Реферат

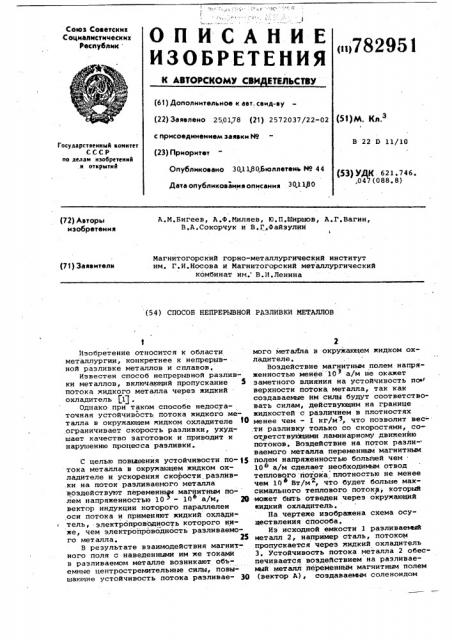

ПИСАНИЕ

ИЗОБРЕТЕНИЯ

Союз Советския

Социалистических

Республик

Iitj782951

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (6! ) Дополнительное к авт. сеид-ву (22) Заявлено 250178 (2() 2572037/22-02 (51) М. Кл.

В 22 D 11/10 с присоединением заявки М (23) Приоритет

Государственный комитет

СССР оо делам изобретений н открмтий

Опубликовано 3011фО.Бюллетень М 44

Дата опубликования описания 30.1 180 (53) УДК. 621,746.,047 (088. 8) A.М.Бигеев, A.Ô.Миляев, Ю,П,Ширшов, A,Ã,ÂàãHH, В,А.Сокорчук и В,Г,Файзулин

k (72) Авторы изобретения

Магнитогорский горно-металлургический институт им. Г.И.Носова и Магнитогорский металлургический комбинат им." В.И,Ленина (7!) Заявители (54) СПОСОБ НЕПРЕРЫВНОЙ РАЗЛИВКИ МЕТАЛЛОВ!

Изобретение относится к области металлургии, конкретнее к непрерывной разливке металлов и сплавов.

Известен способ непрерывной разливки металлов, включающий пропускание 5 потока жидкого металла через жидкий охладит ель pig .

Однако при таком способе недостаточная устойчивость потока жидкого металла в окружающем жидком охладителе 10 ограничивает скорость разливки, ухудшает качество заготовок и приводит к нарушению процесса разливки.

С целью повьыения устойчивости по- )$ тока металла в окружающем жидком охладителе и ускорения скорости, разлив.ки на поток раэливаеиого металла воздействуют переменнцм магнитным по» лем напряженностью 10 - 10 а/м, 29 е вектор индукции которого параллелен оси потока и применяют жидкий охладитель, электропроводность которого ниже, чем электройроводность раэливаемого металла. 25

В результате взаимодействия магнитного поля с наведенными им же токами в раэливае лом металле возникают объемные центростремительные силы, повышающие устойчивость потока разливае- 30 мого метаЛла в окружающем жидком охладителе.

Воздействие магнитным полем напряженностью менее 10 а/м не окажет заметного влияния на устойчивость по верхности потока металла, так как создаваемые нм силы будут соответствовать силам, действующим на границе жидкостей с различием в плотностях менее чем - 1 кг/м, что позволит вес- ти разливку только со скоростями, соответствующими ламинарному движению потоков. Воздействие на псток раэливаемого металла переменным магнитным полем напряженностью болы ей чем

106 а/м сделает необходимым отвод теплового потока плотностью не менее чем 10 Вт/м, что будет больще макcHMaJIbHoro теплового потоку, который может бить отведен через окружающий жидкий охладитель.

На чертеже изображена схема осуществления способа.

Иэ исходной емкости 1 разливаемый металл 2, например cI àëü, потоком пропускается через жидкий охладитель

3. Устойчивость потока металла 2 обеспечивается воздействием на раэливаеьый металл переменным магнитным полем (вектор А), создаваемым соленоидом

782951

° с

Формула изобретения

Составитель В.Битков

Редактор E.Äàé÷ Техред M. Кузьма - Корректор Г.Назарова

Заказ 8433/12 Тираж 889 Подписное

ВНИИПИ Государственного .комитета СССР по делам изобретений и открытий

113035, Иосква, Ж»35, Раушская наб., д. 4/5 филиал ППП Патент™, r. Ужгород, ул. Проектная, 4

1 Й

4. ОкончатеЛьйое затвердевание металла йроиэводится по любому известному способу в зоне вторичного омэтаждения.

В качестве жидкого охладителя используется расплав, близкнй по плотности к разливаемому металлу, не смешивающийся и не вступающий в химические реакции с разливаемым металлом. УдельЙое электрическое сопротивление этого расплава должно бйть намного выше, чем у разливаемого металла. Например, при разливке жидкой стали используется расплав, состоящий из 78% CdF< и 22В РЬРg.

В жидком охладителе, окружающем .поток металла, вследствие егО большого удельного электрического сопро- t5 тивления вихревые токи Йе наводятся и в нем не возникают электромагнитные c"Hÿéþ.

На разливаемый металл воздействуют переменным магнйтным полем, создава- 2О емым соленоидом 4, напряженностью 10 "

10 Ь a/M, Вследствие действия электромагййтных сил только на раэливаемый металл-. поверхность раздела между разливаемым щ металлом и жидким охладителем приобретает устойчивость, эквивалентную устойчивости поверхности раздела жидкостей, разлйчаЮшихся по удельным весам на величину, равную электромагнитной силе, действующей на разливаемый металл ° Фиксированная таким образом поверхность потока разливаемого металла за счет охлаждения его окружающим жидким охладителем затвердевает, образовывая твердую корочку на поверхности потока металла.

Предлагаемый способ позволит производить разливку металла со скоростью 15 м/мин в устойчивом режиме и получать качественные слитки.

Способ непрерывной разливки металлов, включающий пропусканне потока металла через жидкий охладитель, о т л и ч а ю шийся тем, что с целью повышения устойчивости потока металла в окружающем жидком охладителе и увеличения скорости разливки, на поток раэливаемого металла воздействуют переменным магнитным полем напряженностью 10 — 10 а/м, вектор, индукции которого параллелен оси потока металла и применяют жидкий охладитель., электропроводность которого ниже, чем электропроводность разливаемого .металла.

Источники информации, принятые во внимание при экспертизе

1. Патент США 8 3430680, кл. 164-81, опублик. 1969.
