Реферат



Класс 17Ь, 4о!

84с1, 1о!

Э(о 78296

СССР

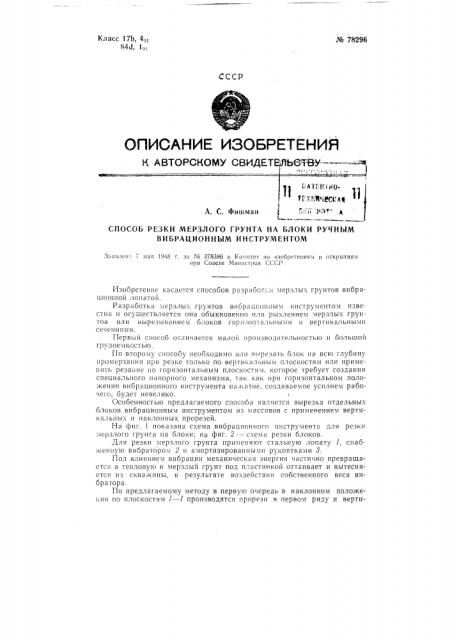

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЮЗЬСТЙУ- — =

1 е r

А. С. Фишман : 1!э " .1

СПОСОБ РЕЗКИ МЕРЗЛОГО ГРУНТА HA БЛОКИ РУЧНЫМ

ВИБРАЦИОННЫМ ИНСТРУМЕНТОМ

3-fIâ fñï» 7 мая !чи8 г, ва N 378386 в Комитет ио изобретениям и открытиям ! ри Совете Миииетров СССР

Изобретение касается спосооов разработки мерзль!х грунтов вибрационной лопатой.

Разработка мерзлых грунтов BII0p;IHIloflIII,IXI инструментом известна и осуществляется она обыкновенно или рыхлением мерзлых грунтов или вырезыванием блоков горизонтальными и вертикальными сечениями.

Первый способ отличается малой производительностью и большой трудоемкостью.

TIo второму способу необходи 10 или вырезапгь блок иа Bclo глубину ироме13заиия ири (резке только по Ве()тикальГ!1111! плоскостям ил!л IlpHIIEияп резание ю 1 opèçoíòàëüíûì плоскостям, которое требует создания специального напорного механизма, так как ири горизонтальном положении Виорациониого инструмента нажатие, создаваемое усилием рабо чего, будет невелико.

Особенностью предлагаемого сllîcооа является вырезка отдельных блоков вибрационным инструментом из массивов с применением вертикальных и наклонных прорезей.

На фиг. 1 показана схема вибрациониогo инструмента для резки мерзлого грунта иа блоки; на фиг. 2- — схема резки блоков.

Для резки мерзлого грунта иримеия1от стальную лопату 1, снаб1!iI. IIII fo виорато(эом 2 Il а 10ртизированны !и p) коятками 8.

Под влиянием вибрации механическая энергия частично превращается в теп»oByio и мерзлый грунт под пластинкой оттаивает и вытесняется из скважины, в результате воздействия собственного веса вибрагора.

Г1о предлагаемому методу в перву1о очередь в наклонном положе. ии Г!о плоскостям l — 1 производятся прорези в первом ряду и верти¹ 78296 кальные прорези в тыльной части блока, после чего o массива отделяются блоки в виде призм 1 — 5, имеющие в поперечном сечении треугольник.

Последующие прорези позволяют отделить от массива призмы 6 — и имеющие в поперечном сечении ромб.

Предмет изобретения

Уиг. /

Фиг 3

Рсдпктор В. H. Денисов I åõðåä A. A. Кудрявицкая Корректор А. А. Березуева

Подп, к пси. 23 I V-62 г. Формат бтм, 70;. 108 6 Обьсм О, 18 иад л.

Тира к 200 Цена 5 коп, ЦБТИ при Комитете по делам изобретений и открытий при Совете Министров СССР

Москва, Центр, N. Черкасский пер., д, 2/6.

1ак 1268

Орловская областная типография «Труд», г, Орел, ул. Ленина, 1.

Спосоо резки мерзлого грунта на блоки ручным виорационным инструментом, отличающийся тем, что вырезку из массива отдельных блоков в виде призм, имеющих в сечении треугольник или ромб, производят вертикальными и наклонными прорезями.
