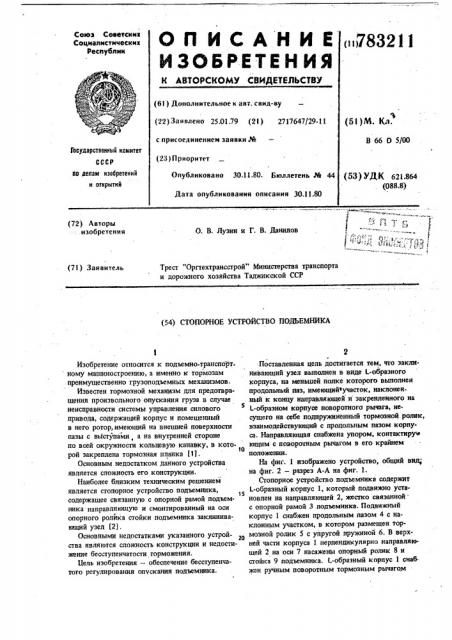

(((i78321 1

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Ф

t (61) Дополнительное к авт. свил-sy (22) Заявлено 25.01.79 (21) 2717647/29-11 с присоединением заявки РЙ (23) П риорятет (5! )М. Кл. 3

В 66 О 5/00

Государственный какнтет (53) УДК 621.864 (088.8) Опубликовано 30.11.80. Бюллетень П(х 44

Дата опубликования описания 30.11.80 по делам изобретений н отнрытнй (72) Авторы изобретения

О. В. Лузин и Г. В. Данилов

Трест "Оргтехтрансстрой" Министерства транспорта и дорожного хозяйства Таджикской CCP (71) Заявитель (54) СТОПОРНОЕ УСТРОЙСТВО ПОДЪЕМНИКА

Изобретение относится к подъемно-транспорт ному машиностроению, а именно к тормозам преимущественно грузоподъемных механизмов, Известен тормозной механизм для предотвращения произвольного опускания груза в случае неисправности системы управления силового привода, содержащий корпус и помещенный в него ротор, имеющий на внешней поверхности пазы с выступами а на внутренней стороне по всей окружности кольцевую канавку, в кото1О рой закреплена тормозная планка 111.

Основным недостатком данного устройства является сложность его конструкции.

Наиболее близким техническим решением является стопорное устройство подъемтптка, содержащее связанную с опорной рамой подъемника направляютцую и смонтированный на осн опорного ролйка стойки подъемника заклинивающий узел (21.

Основными недостатками указанного устройства являются сложность конструкции и недостижение бесступенчатости торможения.

Цель изобретения — обеспечение бесступенчатого регулирования опускания подъемника.

Поставленная цель достигается тем, что заклинивающий узел выполнен в виде 1-образного корпуса, на меньшей полке которого выполнен продольный паэ, имеющий участок, наклоненный к концу направляющей и закрепленного на

L-образном корпусе поворотного рычага, несущего на себе подпружиненный тормозной ролик, взаимодействующий с продольным пазом корнуса. Направляющая снабжена упором, контактируч ющим с поворотным рычагом в его крайнем положении.

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А-А на фиг. 1.

Стопорное устройство подъемника содержит

1-образный корпус 1, который подвижно установлен на направляющей 2, жестко связанной с опорной рамой 3 подъемника. Подвижный корпус 1 снабжен продольным пазом 4 с наклонным участком, в котором размещен тормозной ролик 5 с упругой пружиной 6, В верхней части корпуса 1 перпендикулярно направляющей 2 на оси 7 насажены опорный ролик 8 и стойка 9 подъемника. L-образный корпус 1 снаб. жен ручным поворотным тормозным рычагом

A — A

Фиг. 8

ВНИИПИ Заказ 8463/25 Тираж 932 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная.4

3 78321 !

О с прорезью и противовесом 11, а направляю щая 2 — упором 12.

Стопорное уст1 ойство подъемника работает следующим образом.

При рабочем ходе (подъеме) подъемника тор- мозной ролик 5 за счет упругости пружины 6 свободно расположен между нижней частью направляющей " и наклонным участком поверхностью паза 4. Таким образом, L-образный корпус 1 может свободно перемещаться вдоль направляющей 2.

В случае самопроизвольного опускания подъемника тормозной ролик 5 мгновенно заклинивается в зазоре, образованном наклонной поверхностью паза 4 и направляющей, и тем самым 15 отжимает L-образный корпус 1 вниз, вследствие этого направляющая защемляется между тормозным роликом 5 и опорным роликом 8. Корпус

1 прекращает движение и в результате прекращается опускание подъемника в целом. 20

Растормаживание производят тормозным рычагом с противовесом: для достижения опускания подъемника рычаг с противовесом откидывают

s сторону, противоположную стойке 9. Тормозной ролик 5 выходит из клинового зазора, и подъемник опускается..

В конце опускания подъемника рычаг с противовесом наталкивается на упор направляющей, тормозной ролик 5 вновь заклинивается в пазу корпуса 1, движение корпуса прекращается и подъемник перестает опускаться.! 4

Использование предлагаемого изобретения в подъемных механизмах позволяет обеспечить бесступенчатое регулирование опускания подъем. ников и повысить быстродействие устройства.

Формула изобретения

1. Стопорное устройство подъемника, содержащее связанную с опорной рамой подъемника направляющую и смонтированный на оси опорного ролика стойки подъемника заклинивающий узел, о т л и ч а ю щ е е с я тем, что, с целью обеспечения бесступенчатого регулирования опускания подъемника, заклинивающий узел выполнен в виде .-образного корпуса, на меньшей полке которого выполнен продольный паз, имеющий участок, наклоненный к концу направляющей, и закрепленного íà L-образном корпусе поворотного рычага, несущего на себе подпружиненный тормозной ролик, взаимодействующий с продольным пазом корпуса.

2. Устройство по п, 1, о т л и ч а ю щ ее с я тем, что направляющая снабжена упором, контактирующим с поворотным рычагом в его крайнем положении.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР И 329126, кл. В 66 О 5/12, 1970, 2. Авторское свидетельство СССР У 189999, кл. В 66 F 3/22, 1964.
