Установка для культивирования фотоавтотрофных микроорганизмов
Иллюстрации
Показать всеРеферат
k) °

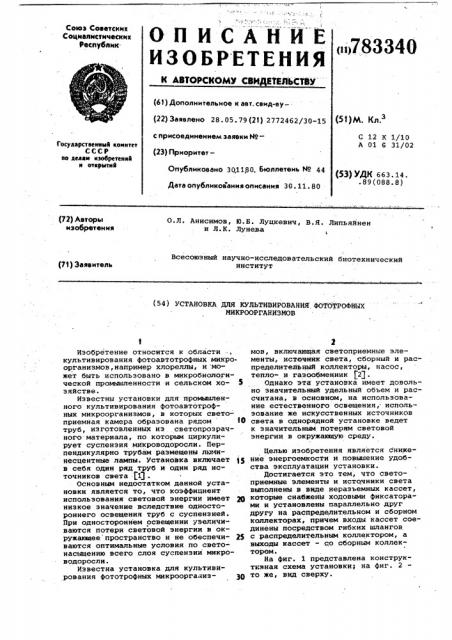

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
783340
Союз Советских
Соцналнстнческнх
Республик
К АВТОРСКОМУ СВИ ИТЕЛЬСТВУ (61) Дополнительное к авт. саид-ву(22) Заявлено 28. 05. 79 (21) 2772462/30-15 с присоединением заявки Йо(23) Приоритет—
Опубликовано 301180. Бюллетень Н9 44
Дата опубликования описания 30. 11. 80 (51}М. Кл
С 12 К 1/10
А 01 G 31/02
1 осударстаемммЯ моммтет
СССР по делан мэобретеммЯ м отарнтмЯ (53} УДК 663.14. .89(088.8) О.Л. Анисимов, Ю.Б. Луцкевич, В.Я. Липьяйнен и Л.К. Лунева (T2) Авторы изобретения (71) Заявитель (54) УСТАНОВКА ДЛЯ КУЛЬТИВИРОВАНИЯ ФОТОТРОФНЫХ
МИКРООРГАНИЗМОВ
Изобретение относится к области культивирования фотоавтотрофных микроорганизмов, например хлореллы, и может быть использовано в микробиологической промышленности и сельском хо- 5 зяйстве.
Известны установки для промыаленного культивирования фотоавтотрофных микроорганизмов, в которых светоприемная камера образована рядом 10 труб, изготовленных из светопрозрачного материала, по которым циркулирует суспензия микроводоросли. Перпендикулярно трубам размещены люминесцентные лампы. Установка включает в себя один ряд труб и один ряд источников света (1 .
Основным недостатком данной установки является то, что коэффициент использования световой энергии имеет щ низкое значение вследствие одностороннего освещения труб с суспензией.
При одностороннем освещении увеличиваются потери световой энергии в окружающее пространство и не обеспечиваются оптимальные условия по светонасыщению всего слоя суспензии микроводоросли.
Известна установка для культивирования фототрофных микроорганиз- Зр мов, включающая светоприемные элементы, источник света, сборный и распределительный коллекторы, насос, тепло- и гаэообменник (2 .
Однако эта установка имеет довольно значительный удельный объем и рассчитана, в основном, на использование естественного освещения, использование же искусственных источников света в одноРядной установке ведет к значительным потерям световой энергии в окружающую среду.
Целью изобретения является снижение энергоемкости и повышение удобства эксплуатации установки.
Достигается это. тем, что светоприемные элементы и источники света выполнены в виде неразъемных кассет, которые снабжены ходовыми фиксаторами и установлены параллельно друг другу на распределительном и сборном коллекторах, причем входы кассет соединены посредством гибких шлангов с распределительным коллектором, а выходы кассет - co сборным коллектором.
На фиг. 1 представлена конструктивная схема установки; на фиг. 2 то же, вид сверху.
Всесоюзный научно-исследовательский биотехнический институт
3 7 ъ " - м а М + -Т - -. - 1
Установка содержит светоприемные элементы 1 и источники света 2, icoторые вместе образуют кассеты. Выходы 3 и входы 4 кассет снабжены ходовыми фиксаторами 5 и посредством гибких шлангов 6 соев(йнены со сборным 7 и распределительным 8 коллекторами всей установки. Кассетй установлены параллельно друг другу и с помощью ходовйх фиксаторов перемещаются по направляющим коллекторов
7 и 8.
Устаковка имеет также гаэообменник 9, насос 10, барабан 11 с --тро Сом 12.
К каждой кассете приварено ушко
13. К сборному и распределительно "му коллекторам приварены рубашки," которые с помощью патрубков 14 подключаются к системе подачи охлаждающего агента (не показано).
Установка работает следущим образом.
Суспензия микроводорослей насосом
10 подЪется в светбприемные элементы
1 через распределительный коллектбр
8, гибкий ипанг 6 н на вход кассет 4. Далее суспензия, пройдя че-"рез светоприемные элементы, выход кассет 3 и сборный коллектор 7, поступает в газообменник 9 и снова - возвращается в насос 10. В газообмен нике 9 происходит отбор кислорода и
" йафйцение"суспензий углекислым газом
Стабилизацня температуры суспенэии на оптимальном уровне осуществля = Ибя эа счет подачи охлаждающего агента в „убашку 8.
При замене или чистке источников света и светоприемных элементов крюк гибкого tpoca 12 вставляется в ушко
13 соответствующей кассеты, и с помощью барабана 11 пакет кассет раз- двигается таким образом, что открывается свободный доступ к источникам света и светоприемным элементам.
Формула изобретения
10 Установка для культивирования фототрофных микроорганизмов, включающая светоприемные элементы, источники света, сборный и распределительный коллекторы, насос; тепло- и газообменнйк; отличающаяся тем, что, с целью снижения энергоемкости н повышения удобства эксплуата" ции установки, светоприемные элементы и источники света выполнены в 20 виде неразъемных кассет, которые снабжены ходовыми фиксаторами и установлены одна параллельно другой на — распределительном и сборном коллекторах, причем входы кассет соединены йосредством гибких шлангов с распределительным коллектором, а выходысо сборным коллектором.
Источники информации
" принятые" во внимание пря экспертизе
1. Промышленные установки для
30 культивирования микроводорослей.
Обзор. N., ОНТИТЭИ-микробиопром, 1973.
2. Авторское свидетельство СССР
Р 565933, кл. С 12 В 1/10, 1973
3S (прототип).
Физ. 2 Составитель В. Гуркин
Редактор H. Спиридонова Тех ед С.Мигунова Кор екторВ. Бутяга
Заказ 8476/30 Тираж 522 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035 Москва Ж-35 Раушская наб., д. 4 5
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
