Реферат

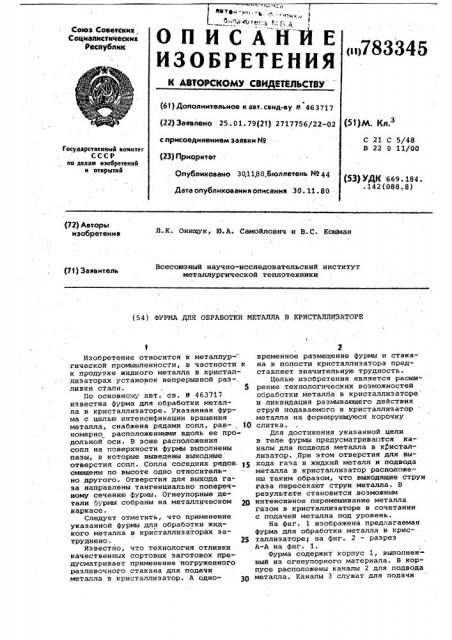

ь". 4 .1 явте(.(p((, гь. ((. „(ОПИСАНИЕ

«»783345

Союз Советскни, Соцналнстнчесннк

Реснублнк

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву В 463717 (22) Заявлено 25. 01. 79(21} 2717756/22-02 с присоединением забавки т49 (23) ГЧрноритет

Опубликовано 30,1180.бюллетень Nc 44 (51).М. Кл з

С 21 С 5/48

B 22 0 11/00

Государственный комитет

СССР ио делам изобретений н открытий (53) УДК 669. 184. .142(088.8) Дата опубликования Описания 30. 11. 80 (72) Авторы изобретения

Л.К. Онищук, Ю.A. Самойлович и В.С. Кошман

Всесоюзный научно-исследовательский институт металлургической теплотехники (71) Заявитель (54) ФУРМА ДЛЯ ОБРАБОТКИ МЕТАЛЛА В КРИСТАЛЛИЗАТОРЕ

Изобретение относится к металлур- :" гической промышленности, в частности к к продувке жидкого металла в кристаллизаторах установок непрерывной раз-. ливки стали. 5

По основному авт. св. Р 46.3717 известна фурма для обработки металла в кристаллиэаторе. укаэанная фурма с целью интенсификации вр-щения металла, снабжена рядами сопл, рав-, 10 номерно расположенными вдоль ее продольной оси. В зоне расположения сопл на поверхности фурмы выполнены пазы, в которые выведены выходные отверстия сопл. Сопла соседних рядов. 15 смещены по высоте одно относительно другого. Отверстия для выхода газа направлены тангенциально попереч« ному сечению фурмы. Огнеупорные детали фурмы собраны на металлнческОм каркасе.

Следует отметить, что применение указанной фурмы для обработки жидкого металла в кристаллизаторах затруднено. 25

Известно, что технология отливки качественных сортовых заготовок предусматривает применение погруженного разливочного стакана для подачи металла в кристаллиэатор. A одно- 0 временное размещение фурмы и стакана в полости кристаллизатора представляет значительную трудность.

Целью изобретения является расши- рение технологических возможностей обработки металла в кристаллизаторе и ликвидация раэмывающего действия струй подаваемого в кристаллизатор металла на формирующуюся корочку слитка.

Для достижения укаэанной цели в теле фурмы предусматриваются каналы для подвода металла в кристаллизатор..при этом отверстия для выхода газа в жидкий металл и подвода металла в кристаллиэатор расположены таким образом, что выходящие струи газа пересекают струи металла. В результате становится возможным интенсивное перемешивание металла газом в кристаллиэаторе в сочетании с подачей металла под уровень.

На фиг. 1 изображена предлагаемая фурма для обработки металла в кристаллизаторе; на фиг. 2 — разрез

A-A иа фиг. 1.

Фурма содержит корпус 1, выполненный из огнеупорного материала. В корпусе расположены каналы 2 для подвода металла. Каналы 3 служат для подачи

78334 5 .

Формула изобретения

Физ. 1

Фиг. Г

Составитель Г. Борисов

Редактор Е. Дайч Техред С.Миг нона, Ко ректор В. Бутяга, ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква Ж-35 Раушская наб., д. 4 5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 газа и в нижней части сопрягаются с сопЛами 4. На наружной поверхности корпуса расположены пазы 5, на плоскости которых выходят отверстия ряда сопл. Крепление фурми и подвод

k ней газа осуществляется фланцами б и 7, выполненными из металла.

Перед разливкой стали фурма устанавливается в полости кристаллиэатора. Газ под давлением поступает через фланец б в канал 3 корпуса

1. Затем через сопла 4 выходит наружу. Жидкий металл подается сверху в канал 2 и через его боковые ответвления поступает в полость крис-; таллизатора. При установившемся режиме разливки струи газа выходят из сопл 4, внедряются в струи жидкого металла, дробят их, гасят их скорость и меняют направление их движения. В результате струи металла не оказывают локального размывающего воздействия на корочку слитка.

КроМЕ того, гаэ передает кинетическую энергию своего движения слоям окружающего фурму металла. Так как сопла направлены тангенциаль но поперечному сечению фурмы, окружающий ее объем металла приборетает вращательное движение, скорость которого зависит от скорости истечения газа.

Предложенная фурма позволит осуществить обработку жидкого металла газом в кристаллиэаторе сортовой

МНЛЗ. При этом совмещается продувка газом с подачей металла под уровень и вращением металла в кристаллиза-. торе. Каждый из указанный технологических приемов позволяет улучшить качество слитка, что обуславливает экономичЪскую эффективность предлага емого изобретения.

Фурма для обработки металла в кристаллизаторе по авт. св.в 463717, 6 отличающаяся тем, что, с целью расширения технологических возможностей, фурма снабжена каналами для подвода металла в кристаллизатор.
