Реферат

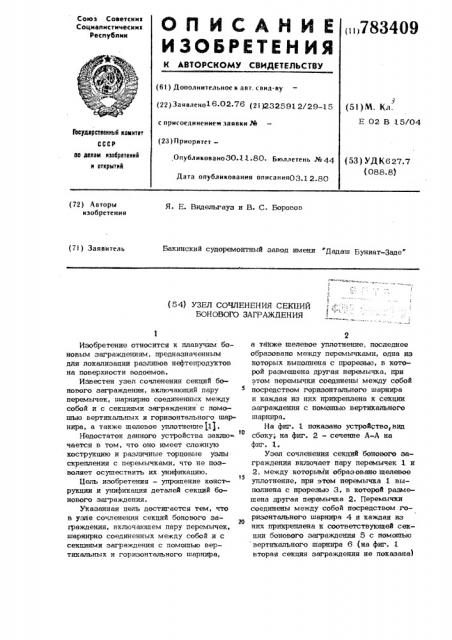

Союз Советски и

Соцналнстнческни

Республик

ОП ИКАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

783409 (61) Дополнительное к авт. свид-ву (22) Заявлено16.02 76 (21)232591 2/29 15 с присоединением заявки Ж (23) Приоритет—

Опубликовано30.11.80. Бюллетень,%44

Дата опубликования опнсання03.1 2.80 (51) т1. Кл.

Е 02 В 15/04

Государственный комитет

СССР по делам изооретений и открытий (53) УД К627.7 (088.8) (72) Авторы изобретения

Я. E. Видельгауз и В. С. Боровов (7i ) Заявитель

Бакинский судорсыонтньтй завод имени Дадаш Буниат-Заде"

{54) УЗЕЛ СОЧЛЕНЕНИЯ СЕКЦИЙ

БОНОВОГО ЗАГРАЖДЕНИЯ

Изобретение относится к плавучим боновым заграждениям, предназначенным для локализации разливов нефтепродуктов на поверхности водоемов.

Известен узел сочленения секций бонового заграждения, включаюший пару перемычек, шарнирно соединенных между собой и с секциями заграждения с помощью вертикальных и горизонтального шарнира, а также шелевое уплотнение 11).

1О

Хедостаток данного устройства заклю чается в том, что оно имеет сложную кострукпию и различные торповые узлы скрепления с перемычками, что не позволяет осуществить их унификапию.

Цель изобретения — упрощение конструкции и унификация деталей секций бокового заграждения.

Указанная цель достигается тем, что в узле сочленения секций бонового затраждения, включаюшем пару перемычек, шарнирно соединенных между собой и с секциями заграждения с помошью вертикальных и горизонтального шарнира, 2 а также шелевое уплотнение, последнее образовано между перемычками, одна из которых выполнена с прорезью, в которой размешена другая перемычка, при этом перемычки соединены между собой посредством горизонтального шарнира и каждая из них прикреплена к секпии заграисдения с помошью вертикального шарнира.

На фиг. 1 показано устройство,вид сбоку; на фиг. 2 — сечение А-А на фиг. 1 °

Узел сочленения секций бонового заграждения включает пару перемычек l u

2, между которыми образовано шелевое уплотнение, при этом перемычка 1 выполнена с прорезью 3, в которой размещена другая перемычка 2. Перемътчки соединены между собой посредством горизонтального шарнира 4 и каждая из них прикреплена к соответствующей секции бокового заграждения 5 с помошью вертикального шарнира 6 (на фиг. 1 вторая секция заграждения не показана) 1

-J

1 ! ,!! ! ! !!

1

Э !

:Tp---. —:,-, "- - .—;,,: -...— -,;..--.à !

-.1 j!- Ö:t -„. !! -jj.-,.-! -,;=,. ДГ-, -: j;j t CI — -!,l 0: 1, 1

<:,! . !

11! !.) ! !

1, !! !! !!!

1!!!!

1, : 1(1.!.!1!! - с tiitr .л31!ОЗ=.РГ0

-= . 1-!;1!тт.Щт .: т Д Д= — — —.:«р -у .. t r+tgr tjgtg, ! pQ !rt@

=". Р !,=Я 1trg .-= !1=!!ЯЯДЯЪ вЂ” trtqt jCt Лцт, — 9 1. -.!™!. *1П11 11.1QPYEBU

783409
