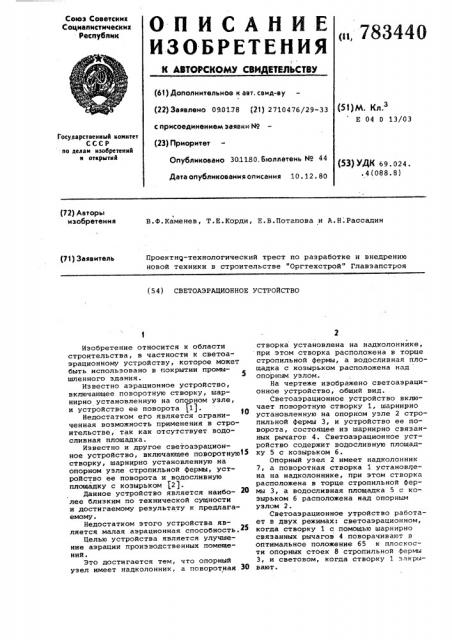

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистически в

Республик

<и, 78344О (61) Дополнительное к авт. саид-ву

)„з

Е 04 0 13/03 (22) Заявлено 090178 (21) 271047б/29-33 с присоединением заявки И9 (23) Приоритет

Государственный комитет

СССР но делам изобретений и открытий

Опубликовано 3011ÂÎ. Бюллетень М9 44

Дата опубликования описания 10. 12. 80 (53) УДК 69. 024. .4(088.8) (72) Авторы изобретения

В. Ф. Каменев, T.Е. Корди, Е. В. Потапова и А. Н; Рассадин (71) Заявитель

Проектно-технологический трест по разработке и внедрению новой техники в строительстве "Оргтехстрой" Главэапстроя (54) СВЕТОАЭРАЦИОННОЕ УСТРОИСТВО

Изобретение относится к области строительства, в частности к светоаэрационному устройству, которое может быть использовано в покрытии промышленного здания.

Известно аэрационное устройство, включающее поворотную створку, шарнирно установленную на опорном узле, и устройство ее поворота (1).

Недостатком его является ограниченная возможность применения в строительстве, так как отсутствует водосливная площадка.

Известно и другое светоаэрационное устройство, включающее поворотную1з створку, шарнирно установленную на опорном узле стропильной фермы, устройство ее поворота и водосливную площадку с козырьком (2).

Данное устройство является наибо- 20 лее близким по технической сущности и достигаемому результату к предлагаемому.

Недостатком этого устройства является малая аэрационная способность.

Целью устройства является улучшение аэрации производственных помещений.

Это достигается тем, что опорный узел имеет надколонник, а поворотная 30 створка установлена на надколоннике, при этом створка расположена в торце стропильной фермы, а водосливная площадка с козырьком расположена над опорным узлом.

На чертеже изображено светоаэрационное устройство, общий вид.

Светоаэрационное устройство включает поворотную створку 1, шарнирно установленную на опорном узле 2 стропильной фермы 3, и устройство ее поворота, состоящее из шарнирно связанных рычагов 4. Светоаэрационное устройство содержит водосливную площадку 5 с козырьком б.

Опорный узел 2 имеет надколонник

7, а поворотная створка 1 установлена на надколоннике, при этом створка расположена в торце стропильной фермы 3, а водосливная площадка 5 с козырьком б расположена кад опорным узлом 2.

Светоаэрационное утройство работает в двух режимах: светоаэрационном, когда створку 1 с помощью шарнирно связанных рычагов 4 поворачивают в оптимальное положение б5 к плоскости опорных стоек 8 стропильной фермы

3, и световом, когда створку 1 закрывают °

783440

Формула изобретения

Составитель В,Калинов

Редактор Е.Дайч Техред М.Петко Корректор О.Ковинская

Заказ 8503/35 Тираж 772 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4

4 5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, Изобретение позволяет улучшить организацию потока отработанного воздуха, Светоаэрационное устройство, включающее поворотную створку, шарнирно установленную на опорном узле стропнльной фермы, устройство ее поворо- 1© тй и водосливную площадку с козырьком, отличающееся тем, что, с целью улучшения аэрации, опорный узел

1 имеет надколонник, а поворотная створ ка установлена на надколоннике, при этом створка расположена в торце стропильной фермы, а водосливная площадка с козырьком расположена над опорным узлом.

Источники информации, принятые во внимание при экспертизе

1. Патент Англии Р 1366862, кл. F 4 V, опублик. 1974.

- 2. Авторское свидетельство СССР

Р 99894, кл. E 04 D 13/02, опублик.

1955.
