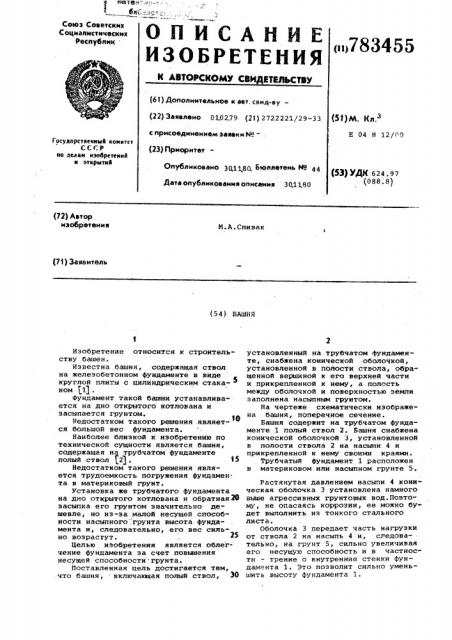

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТВЛЬСТВУ

Союз Советскик

Социалистическик

Республик

<щ783455 (61) Дополнительное к авт, свид-ву— (22) Заявлено 01.02,79 (21) 2722221/29-33 с присоединением заявки Ио (23) Приоритет

Опубликовано 301180, Бюллетень М 44

Дата опубликования описаиия 301 80 (51}М. Кл.з

Е 04 Н 12/00

f осударстаенний комитет

СССР во делам изобретений н открытий (53) УДК 6 2 4 . 9 7 (088. 8) (72) Автор изобр етеиия

И.A.Cnèâàê (71) Заявитель (54) БАШНЯ

Изобретение относится к строительству башен.

Известна башня, содержащая ствол на железобетонном фундаменте в виде круглой плиты с цилиндрическим стаканом $1j . фундамент такой башни устанавливается на дно открытого котлована и засыпается грунтом.

16

Недостатком такого решения является большой вес фундамента.

Наиболее близкой к изобретению по технической сущности является башня, содержащая на трубчатом фундаменте полый ствол (2) .

Недостатком такого решения является трудоемкость погружения Фундамента в материковый грунт.

Установка же трубчатого фундамента на дно открытого котлована и обратная2© засыпка его грунтом значительно дешевле, но иэ-за малой несущей способности насыпного,грунта высота фундамента и, следовательно, его вес сильно возрастут.

Целью изобретения является облегчение фундамента эа счет повькаения несущей способности. грунта.

Поставленная цель достигается тем, .что башня, включающая полый ствол, 30 установленный на трубчатом фундаменте, снабжена конической оболочкой, установленной в полости ствола, обращенной вершиной к его верхней части и прикрепленной к нему, а полость между оболочкой и поверхностью земли заполнена насыпным грунтом.

На чертеже схематически изображена башня, поперечное сечение.

Башня содержит на трубчатом Фундаменте 1 полый ствол 2. Башня снабжена конической оболочкой 3, установленной в полости ствола 2 на насыпи 4 и прикрепленной к нему своими краями.

Трубчатый фундамент 1 расположен в материковом или насыпном грунте 5.

Растянутая давлением насыпи 4 коническая оболочка 3 установлена намного выше агрессивных грунтовых вод.Поэтому, не опасаясь коррозии, ее можно будет выполнить иэ тонкого стального листа.

Оболочка 3 передает часть нагрузки от ствола 2 на насыпь 4 и, следовательно, на грунт 5, сильно увеличивая его несущую способность и в частности — рение о внутренние стенки фундамента 1. Это позволит сильно уменьшить высоту фундамента 1.

783455

Формула изобретения

Составитель Г. Сьыренная

Редактор E. Дайм Техред Ж. Кастелевич

Корректор B. Синицкая

Заказ 8504/36 Тираж 772 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Ф

Филиал ППП" Патент", г. Ужгород,ул. Проектная, 4

Баижя, включакщая полый ствол, установленный иа трубчатом фундаманте, отличающаяся тем, что, с целью облегчения фундамента за счет поввааеиия несущей способности грунта, башня снабжена конической оболочкой, установленной в полос и ствола, обращенной вершиной к его верхней части и прикрепленной к нему, а полость между оболочкой и поверхностьв земли заполнена насыпным грунтом.

Источники информации, принятые во внимание при экспертизе

1. Пастернак П.Л. н др. Железобетонные конструкции. М., 1961, с.503, рис.. У. 13.

2. Комягин Л.Ф. Бесшатровые неотапливаемые водонапорные сооружения, Л., 1960, с. 8, рис. 1.
