¹ 78426

Класс 30а, 4о1

СССР

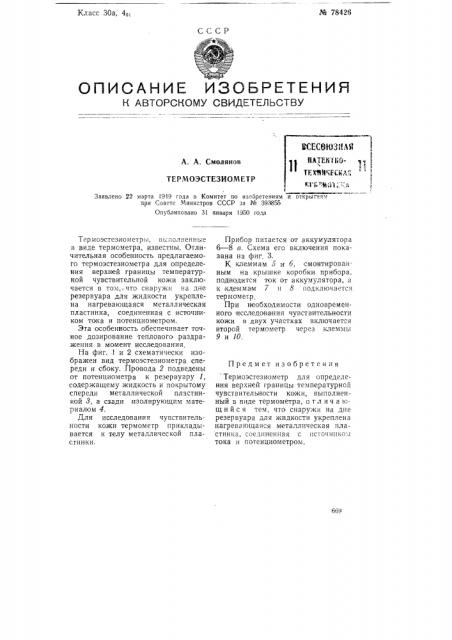

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А, А. Смоля нов

ТЕРМОЭСТЕЗИОМЕТР

Заявлено 22 марта 1919 года в Комитет по изобретениям и открытиям при Совете Министров СССР за № 393856

Опубликовано 31 января 1950 года

Предмет изобретения

669

Термоэстезиометры, вь:полненные в виде термометра, известны. Отличительная особенность предлагаемого термоэстезиометра для определения верхней границы температурной чувствительной кожи заключается в том,, что снаружи на дне резервуара для жидкости укреплена нагревающаяся металлическая пластинка, соединенная с источником тока и потенциометром.

Эта особенность обеспечивает точное дозирование теплового раздражения в момент исследования.

На фиг. 1 и 2 схематически изображен вид термоэстезиометра спереди и сбоку. Провода 2 подведены от потенциометра к резервуару 1, содержащему жидкость и покрытому спереди металлической пластинкой 3, а сзади изолирующим материалом 4.

Для исследования чувствительности кожи термометр прикладывается к телу металлической пластинки.

Прибор питается от аккумулятора

6 — 8 в. Схема его включения показана на фиг. 3.

К клеммам 5 и 6, смонтированным на крышке коробки прибора, подводится ток от аккумулятора, а к клеммам 7 и 8 подключается терм амет,р

При необходимости одновременного исследования чувствительности кожи в двух участках включается второй термометр через клеммы

9 и 10.

Термоэстезиометр для определения верхней границы температурной чувствительности кожи, выполненный в виде термометра, о т л и ч а юшийся тем, что снаружи на дне резервуара для жидкости укреплена нагревающаяся металлическая пластинка, соединенная тока и потенциометром.
