Способ контроля утечки из емкости жидкого неэлектропроводного огнетушащего вещества

Способ контроля утечки из емкости жидкого неэлектропроводного огнетушащего вещества

Иллюстрации

Показать все

Реферат

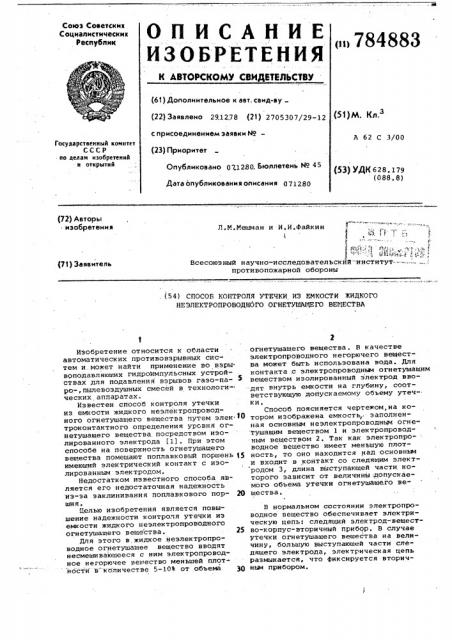

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических

Республик

< 784883 (61) Дополнительное к авт, сеид-ву (22) Заявлено 29.1278 (21) 2705307/29-12 с присоединением заявки №вЂ” (23) Приоритет

Опубликовано 07,1280. бюллетень ¹ 45

Дата опубликования описания 07.1280 (51)М. Кл.

A 62 С 3/00

Государственный комитет

СССР ио делам изобретений и открытий (53) УДК 628.179 (088.8) (72) Авторы изобретения

Л.М.Мешман и И.И.Файкин

1 1 (;-: . - -. :„"," --„.;

Всесоюзный научно -исследовательский"-институт = --... „.... противопожарной обороны (71) Заявитель.. (54) СПОСОБ КОНТРОЛЯ УТЕЧКИ ИЗ ЕМКОСТИ ЖИДКОГО

НЕЭЛЕКТРОПРОВОДНОГО ОГНЕТУШЗФ1ЕГО ВЕЩЕСТВА

ИЗобретение относится к области автоматических противовзрывных систем и. может найти применение во взры. вОподавляюших гидроймпульсных устройствах для подавления взрывов газо-паро-,пылевоздушных смесей в технологических аппаратах.

Известен способ контроля утечки из емкости жидкого неэлектропровод« ного огиетушащего вещества путем элек 10 троконтактного определения уровня огнетушащего вещества посредством изолированного электрода (1). При этом способе на поверхность огнетушащего вещества помещают поплавковый поршень 15 имеющий электрический контакт с изолированным электродом.

Недостатком известного способа является его недостаточная надежность из-за заклинивания поплавкового пор- 20 шня.

Целью изобретения является повышение надежности .контроля утечки из емкости жидкого неэлектропроводного огнетушащего вещества. 25

Для этого в жидкое неэлектропроводное огнетушащее вещество вводят несмешивающееся с ним электропроводное негорючее вещество меньшей плот ности в количестве 5-10% от объема 30 огнетушащего вещества. В качестве электропроводного негорючего вещества может быть использована вода. Для контакта .с электропроводным огнетушащим веществом изолированный электрод вводят внутрь емкости на глубину, соответствующую допускаемому объему утеч-. ки, Способ поясняется чертежом,на котором изображена емкость,- заполненная основным неэлектропроводным огнетушащим веществом 1 и злектропроводным веществом 2, Так как электропро- . водное вещество имеет меньшую плотность, то оно находится над основным и входит в контакт со следящим электродом 3, длина выступающей части коТорого зависит от величины:допускаемого объема утечки огнетушащего вещества.

В нормальном состоянии электропроводное вещество обеспечивает электрическую цепь: следящий электрод-вещество-корпус-вторичный прибор. В случае утечки огнетушащего вещества на величину, большую выступающей части следящего электрода, электрическая цепь размыкается, что фиксируется вторичныч прибором.

784883

На 5щарачиий

Составитель И.Маевский

ТехредН.Бабурка Корректор М.Вигула

Редактор В.Большакова

Заказ 870 1/4 Тираж 453

BHMHtIH Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Подписное

Филиал ППП Патент, r.Óæãîðîä, ул.Проектная,4

Изобретение позволяет с одновременным повышением надежности контроля уровня огнегасящей жидкости значительно упростить конструкцию емкости за счет исключения иэ нее поплавкового уровнемера.

Формула изобретения

1. Способ контроля утечки из емкости жидкого неэлектропроводного огне-. тушащего вещества путем электроконтакт- О ного определения уровня огнегасительного вещества посредством изолированного электрода, вводимого в емкость, о тл и ч а ю шийся тем,что,с целью повышения надежности контроля,в жид- 15 кое неэлектропроводное огнетушащее вещество вводят несмешивающееся с ним электропроводное негорючее вещество меньшей плотности в количестве 5-10% от объема.огнетушащего,вещества, а изолированный электрод вводят внутрь емкости на глубину, соответствующую допускаемому объему утечки. мому объему утечки.

2. Способ по п.1, о т л и.ч а юшийся тем, что в качестве электро- проводнога негорючего вещества используют воду.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 645307, кл. A 62 С 3/00, 1977.
