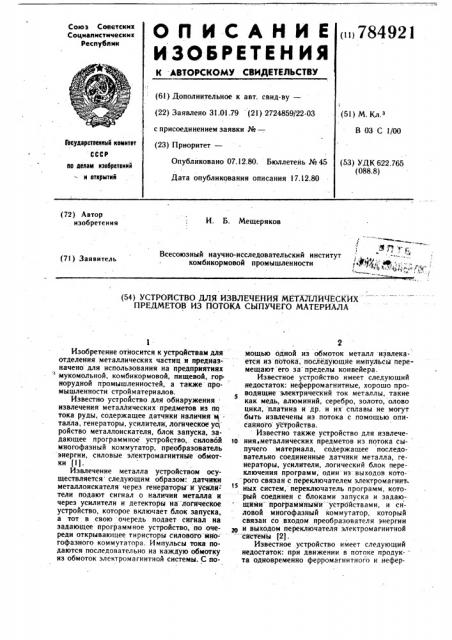

ОП ИСАНИ Е

И 306РЕТЕ Н ИЯ

Союз Советских

Социалистических

Республик

< 784921

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 31.01,79 (21) 2724859/22-03 (51) М. К . с присоединением заявки ¹â€”

ВОЗ С 100

Гесударствеииыа комитет СССР (23) Приоритет—

Опубликовано 07.12.80. Бюллетень № 45 (53) УДК 622 765 (088.8) ла делан иаебретеиий и открытий

Дата опубликования описания 17.12.80 (72) Автор изобретения

И. Б. Мещеряков

Всесоюзный научно-исследовательский институт комбикормовой промышленности (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕЙИЯ МЕТАЛЛИЧЕСКИХ

ПРЕДМЕТОВ ИЗ ПОТОКА СЫПУЧЕГО МАТЕРИАЛА

Изобретение относится к устройствам для отделения металлических частиц и предназначено для использования на предприятиях

" мукомольной, комбикормовой, пищевой, гор норудной промышленностей, а также промышленности стройматериалов.

Известно устройство для обнаружения извлечения металлических предметов из пО тока руды, содержащее датчики наличия м талла, генераторы, усилители; логйческм yq ройство металлонскателя, блок запуска, задающее программное устройство,. силовбй многофазный коммутатор, преобразователь энергии, силовые электромагнитнйе обмотки (1).

Извлечение металла устройством осуществляется следующим образом: датчики металлоискателя через генераторы" и усили- тели подают сигнал о наличий металла и через усилители и детекторы на логическое устройство, которое включает блок запуска, а тот в свою очередь подает сигнал на задающее программное устройство, по очереди открывающее тирнсторы силового мйо-гофазного коммутатора. Импульсы тока подаются последовательно на каждую обмотку из обмоток электромагнитной системы. С по2 мощью одной из обмоток металл извлекается из йотока, последующйе импульсы перемещают-его за пределы конвейера.

Известное устройство имеет следующий недостаток: неферромагнитные, хорошо проводящие электрический ток металлы, такие как медь, алюминий, серебро, золото, олово цикл, платина и др. и их сплавы не могут быть извлечены из потока с помощью описайного устройства.

Известно также устройство для извлечето ния,металлических предметов из потока сы- пучего материала, содержащее последовательно соединенные датчики металла, генераторы, усилители, логический блок переключения программ; один иэ выходов кото рого связан с переключателем электромагнитных систем, переключатель программ, который соединен с блоками запуска и задающйми проГраммными "устройствами, и силовой многофазный коммутатор, который связан со входом преобразователя энергии

2в и выходом переключателя электромагнитной

-" системы (2).

Известное .устройство имеет следующий недостаток: при движении в потоке продук-" та одновременно ферромагнитного и нефер784921 ромагнитного предметов по крайней мере один иэ видов металла не может быть извлечен из потока продукта, что приводит к понижению качества очистки продукта, а так же к попаданию металла в рабочие машины и их поломке.

Целью изобретения является повышение надежности извлечения ферромагнитных и немагнитных металлов.

Поставленная цель достигается тем, что устройство снабжено блоком задержки, дополннтельнымн электромагнитной системой с соединенным последовательно преобразователем, вход которого через усилитель соединен с третьим выходом переключателя про грамм, который связан со входом блока задержки, первый выход блока задержки соединен со входом переключателя основной электромагнитной системы.

На фиг. изображена блок-схема устройства для извлечения металлических предметов из потока сыпучего материала, на фиг. 2 — вертикальный разрез электромагнитной системы;. на фиг. 3 — разрез А — А на фнг. 2.

Устройство для извлечения металлических предметов из потока продукта представляет собой трубопровод 1, датчики 2 и 3, обнаружения металлических частиц расположенные ассимметрично один относительно дугого на трубопроводе, которые запитаиы от генераторов 4 и 5 и связаны с детектораМи и промежуточными усилителями 6 и 7.

Выходы усилителей 6 и 7 связайы с логическим устройством 8, первый выход которого соединен через промежуточный усилитель 9 с переключателем электромагнитной системы 10, а второй — с переключателем программы 11.

Переключатель программ 11 своими двумя выходами соединен с блоками запуска 12 и 13. Каждый иэ блоков запуска подключен к своему задающему программному устройству 14 или 15. Выходы задающих программных устройств соединены с управля1ощими электродами силового многофазного коммутатора 16. Входные цепи силового многофазного коммутатора запитаны от преобразователя 1?, а выходные через переключатель электромагнитной системы 10 с электромаг нитами системами 18 и 19.

Третий вЫход переключателя программы ! соединен с блоком задержки 20 и через промежуточный усилитель 21 с дополнительным преобразователем 22 выход которого соединен с электромагнитной обмоткой 23. Блок задержки 20 своим выходом подключен на вход блока запуска 13, работающего при извлечении ферромагнитного металла. Электромагнитная система размещена в плоском коробе 24, к которому сверху подведен трубопровод 1.

Полюса электромагнитов 25 расположены ярусами, установлены эаподлицо с несущей поверхностью. Электромагниты 25 закреплены на общей магнитопроводяшей

4 плите. У оснований полюса расположены металлосборники 26 с окнами 27. Патрубок 28 предназначен для выхода очищенного продукта.

Устройство для извлечения металличес% ких предметов работает следующим образом.

При движении ферромагнитного и неферромагнитного предмета в потоке продукта по трубопроводу 1, он обнаруживает» ся одним из датчиков 2, 3 и через гене в раторы 4, 5, детекторы с усилителями 6, 7 сигнал идентифицируется логическим устройством 8. Логическое устройство 8 управляет работой переключателя программы 11, который запускает в зависимости от вида металла цепочку состоящую из блока запуска 12, задающего программного устройства

14 силового многофаэного коммутатора 16 или цепочку иэ блоков 13, 15, 16. При этом в одной из групп обмоток 18 или 19 возникает импульсное бегущее электромагнит> нОе поле, взаимодействующее с металлическим предметом. Одновременно из блока 8 . через усилитель 9 подается управляющее напряжение на силовой переключатель 10, который подключает соответствующую груп° пу электромагнитных обмоток к выходу ком21 мутатора 16. При движении в потоке npomyna по трубопроводу 1 одновременно ферромагнитного и неферромагнитного предмета, каждый из видов металла обнаруживается своим датчиком, в результате чего на логическое устройство 8 подается сигнал большей амплитуды, чем в первых двух случаях.

Сигнал с выхода устройства 8 управляет переключением блока 11 на .третью программу, при которой удаление неферромагнитного предмета осуществляется с помощью д блоков 12, 14, 16, 17 и происходит аналогично описанному выше. В момент появления в, первом ярусе металлических предметов, выходной сигнал блока 11 усиленный блоком 12, включает преобразователь, который создает с помощью обмоток 23 силь4в ное магнитное поле в первом ярусе, в результате чего ферромагнитный предмет при. липает к поверхности полюсов 1-ro яруса, а удаление неферромагнитного металла проводится в соответствии с заданной программой.

При работе 3-й программы сигнал с блока 11 одновременно поступает на блоки 21 и 20. Блок задержки 20 задерживает управляющий сигнал на промежуток времени работы программы по удалению неферромаг$0 нитного предмета.

Время работы преобразователя 22 равно времени работы программы по удалению, неферромагнитного металлического предмета.

По окончанию работы этой программы выходной сигнал блока задержки 20 иммитирует работу цепочки 13, !5, 16, 17; и через усилитель 9 и коммутатор 10 переключает обмотки 19, в результате чего одновременно

784921

5 с началом падения ферромагнитного предмета начинает работу программа по его удалению.

Использование устройства позволяет по высить эффективность очистки сыпучего продукта от металлов, уменьшить до требуемых норм засоренности продукта металлом, сократить время простоев оборудования, связанных с попаданием в рабочие органы ме- . талла, сократить простои оборудования связанные. с поломкой рабочих органов от попадания в них металла. 5Е

Формула изобретения

Устройство для извлечения металлических предметов иэ потока сыпучего материаf5 ла, содержащее последовательно соединенные датчики металла, генераторы, усилители, логический блок переключения программ один из выходов которого связан с переключателем электромагнитных систем, переклю- зв чатель программ, который соединен с блоками запуска и задающими программными:

l устройствами, и силовой многофазный коммутатор, который связан со входом преобразователя энергии, и выходом переключателя электромагнитной системы, отличающееся тем, что, с целью увеличения надежности извлечения ферромагнитных и немагиитных металлов, оно снабжено блоком задержки, дополнительными электромагнитной системой с соединенными последовательно преобразователем, вход которого через усилитель соединен с третьим выходом переключателя программ, который связан со входом блока задержки, первый выход блока задержки соединен со входом блока запуска, а вто- рой выход через усилитель — со входом переключателя основной электрома гнитной системы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 517322, кл. В 03 С 1/16, 1974.

2. Авторское свидетельство СССР по заявке № 2564899/22 — ОЗ, кл. В ОЗ С 100, 1978.
