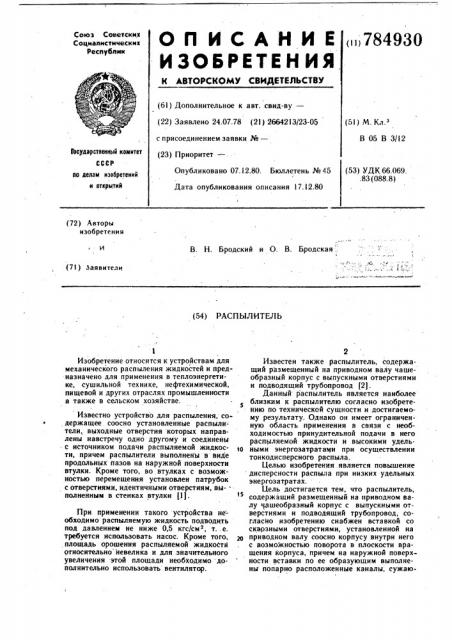

ОП ИСАНИЕ,7849зо
ИЗОБРЕТЕНИЯ
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.07.78 (21) 2664213/23-05 с присоединением заявки ¹â€” (23) Приоритет (51) М.К .
В 05 В 3/12
Государственный квинтет (53) УДК 66.069..83 (088.8) Опубликовано 07.12.80. Бюллетень №45 ао делам нзобретеннй н еткрытнй
Дата опубликования описания 17.12.80 (72) Авторы изобретении
В. Н. Бродский и О. В. Бродская и (71) заявители (54) РАСПЫЛИТЕЛЬ
Изобретение относится к устройствам для механического распыления жидкостей и предназначено для применения в теплоэнергетике, сушильной технике, нефтехимической, пищевой и других отраслях промышленности а также в сельском хозяйстве.
Известно устройство для распыления, со° держащее соосно установленные распылители, выходные отверстия которых направлены навстречу одно другому и соединены с источником подачи распыляемой жидкости, причем распылители выполнены в виде продольных пазов на наружной поверхности втулки. Кроме того, во втулках с возможностью перемещения установлен патрубок с отверстиями, идентичными отверстиям, вы- . полненным в стенках втулки (1).
При применении такого устройства не обходимо распыляемую жидкость подводить под давлением не ниже 0,5 кгс/см, т..е. требуется испольэовать насос. Кроме того, площадь орошения распыляемой жидкости относительно невелика и для значительного увеличения этой площади необходимо дополнительно использовать вентилятор.
Известен также распылитель, содержащий размещенный на приводном валу чашеобразный корпус с выпускными отверстиями и подводящий трубопровод 12).
Данный распылитель является наиболее близким к распылителю согласно изобретению по технической сущности и достигаемому результату. Однако он имеет ограниченную область применения в связи с необходимостью принудительной подачи в него распыляемой жидкости и высокими удель1о ными энергозатратами при осуществлении тонкодисперсного распыла.
Целью изобретения является повышение дисперсности распыла при низких удельных энергозатратах.
Цель достигается тем, что распылитель, содержащий размещенный на приводном валу чашеобразный корпус с выпускными отверстиями и подводящий трубопровод, .согласно изобретению снабжен вставкой со скврзными отверстиями, установленной на приводном валу соосно корпусу внутри него с воэможностью поворота в плоскости вращения корпуса, причем на наружной поверхности вставки по ее образующим выполнены попарно расположенные каналы; сужаю784930
I 4 ния корпуса 2 достигнет заданной величины, грузы 12 под действием центробежной chлы поворачиваются на осях ll, а тяги 10 поворачивают вставку 6 на такой угол, при котором отверстия 3 совпадают с лунками 15 каналов 8. Одновременно под воздействием центробежной силы рабочая жидкость в корпусе j2 приобретает вращательное движение и возникает давление, величина которого йепосредственно зависит от квадрата угловой скорости и квадрата радиуса корпуса 2. а В результате жидкость поступает в каналы 8, а где скорость ее движения возрастает от
1 до 10 м/с и более в связи с уменьшающимся сечением этих каналов 8, затем сформировавшиеся пары струй соударяются друг с другом над центрами лунок 15 е 1 и через каждое отверстие 3 плоский факел тонкодисперсированной жидкости, имеющий а форму веера, разлетается в окружающее
2 свободное пространство, где происходят вто.й ричное соударение и дробление капель, вылетающих из смежных отверстий 3.
При этом в центральной части корпуса 2 возникает разрежение, под действием котоз- рого жидкость из поддона 19 непрерывно засасывается по трубопроводу 4 в корпус 2, что исключает необходимость применения я зю насоса.
Для случаев, когда необходимо обеспечить высокую плотность орошения или осоу- бо равномерное распределение капель по и площади орошения, например когда требуется встроить распылитель в башенную козВ лонну или центробежный вентилятор, рази работан второй вариант,. когда корпус 2 имеет форму полушария, а отверстия 3 на нем расположены в несколько рядов. При и этом на вогнутой поверхности вставки-об4, э руча 6 выполняют требуемое количество рядов каналов 8 и отверстий 7 между ними для подачи в эти каналы рабочей жидкости.
3 щиеся в направлении потока жидкости и направленные навстречу друг другу.
Кроме того, с целью. обеспечения «возмож
" " ностй автоматического выпуска распыляе мой жидкости при работе и. отсечке ее при остановке, распылитель снабжен размещен ными на внутренней поверхности вставки проушинами, соединенными тягами с уста новленнйми на осях подпружиненными гру эами.
На фиг. 1 изображен распылитель, по перечный разрез (1 — вариант-вставк в виде кольца); на фиг. 2 разрез А — А н фиг . l на фиг. 3 — распылитель, йо перечный разрез (11 — вариант-встав ка сферической формы); на фиг. 4— нарух ная поверхность вставки; на фиг.5
6, 7 — схемы некоторых из установок, гд предусмотрены распылители.
Распылитель содержит размещенный н приводном валу 1 чашеобразный корпус с выпускными отверстиями 3, подводящи трубопровод 4 и крышку 5.
Корпус 2 может иметь цилиндрическую или сферическую поверхность.
Распылитель снабжен вставкой 6 со скво ными отверстиями 7, установленной на ва лу 1 соосно корпусу 2 внутри него с воз можнбСт«ью" поворота в "плоскости вращени корпуса 2, причем на наружной поверх ности вставки 6 по его образующим выпол иены попарно расположенные каналы 8, с
Жающиеся в направлении потока жидкост и направлнные навстречу друг другу.
Кроме того, распылитель снабжен раз мещенными на внутренней поверх иост вставки 6 проушинами 9, соединенными тя гами 10 с установленными на осях 11 под пружиненными грузами 12, с пластинчатым п ужинами 13 и регулируемыми упорами 1 а наружной поверхности вставки 6 вы полнены также лунки 15, где распределя ется жидкость, поступающая из отверстий
7 вставки 6.
Корпус 2 соединен с трубопроводом 4 посредством уплотнительной муфты 16.
Трубопровод 4 снабжен обратным клапаном 17 и автоматическим клапаном 18.
Расстояние между смежными отверстиями 3 равно расстоянию между смежными каналами 8.Для сбора жидкости распылитель снабжен поддоном 19.
Распылитель работает следующим образом.
Если корпус 2. неподвижен, то под действием пружин 13 и тяг. 10 вставка 6 занимает такое положение, при котором отверстия 3 . е совпадают с лунками 15 каналов 8 и рабочая жидкость не вытекает из корпуса 2.
При пуске распылителя в работу вначале открывается клапан 18 и. производится заполнение рабочей жидкостью всего свободного объема корпуса 2. Затем приводится в действие вал и, когда скорость вращеВысокая эффективность данного распылителя в части экономического расходова40 иия энергии на дисперги рова ние. жидкости обусловливается тем, что этот процесс осуществляется за счет встречного соударения предварительно получивших ускорение пар струй, так как при этом скорость этих струй и их кинетическая энергия суммируются. В результате тонкодисперсный распыл дости. гается при небольшом гидравлическом сопротивлении каналов 8 (что существенно снижает вероятность их засорения и потерю энергии) и относительно невысоком ис50 ходном давлении распыМяемой жидкости (иа пример, для воды,. начиная с 0.8 кгс/см ), а, следовательно,. при небольшом диаметре корпуса 2 и относительно низких окружных скоростях его вра щения. Другое важное преимущество предлагаемого распылителя по сравнению с известными конструкциями вращающихся распылителей — обеспечение сомовсасывание распыляемой жидкости, что позволяет во многих случаях применения
784930
Формула изобретения
S не испоЛьзовать насосы и тем самым существенно сократить металлоемкость, капитальные н эксплуатационные затраты, повысить надежность работы оборудования. . В качестве конкретного примера на фиг. 5 приведена схема использования данного рас- пылителя для оснащения орошаемого теплоЯ обменника. При этом осевой вентилятор 20 и распылитель 21 приводятся в действие, например, турбинным гидроприводом 22, куда подается охлаждаемая (подогреваемая среда, которая затем пропускается через оро- ip шаемый теплообменник 23. Такое решение вообще исключает необходимость пр" менения электродвигателей, обеспечивает всей установке высокую надежность в работе, позволяет ее использовать во взрывоопасных условиях при низких затратах. На фиг. 6 приведена. схема использования распылите-. ля с вентилятором 20 для камеры орошения кондиционера. При этом не только исключается необходимость использования насоса, но становится несложно перевести кондиционер наиболее экономичный режим . количественного регулирования, так как только за счет изменения оборотов электродвигателя вентилятора 20 обеспечивается одновременно согласованное регулирование расхода воздуха и расхода орошающей воды или раствора.
На фиг. 7 приведена схема установки распылителя (И вариант) на турбине центробежного вентилятора для использования всей установки в качестве аэрозольного генератора в сельском хозяйстве.
1. Распылитель, содержащий размещенный на приводном валу чашеобразный корпус с выпускными отверстиями н подводящий трубопровод, отличающийся тем, что, с целью повышения днсперсностн. распыла при низких удельных энергозатратах, ои снабжен вставкой со сквозными отверстиями, установленной на приводном валу соосно корпусу внутри него с возможностью поворота в плоскости вращения корпуса, причем на наружной поверхности вставки по ее образующим выполнены попарно расположенные каналы, сужающиеся в направлении потока жидкости и направленные навстречу друг другу.
2. Распылитель йо п. 1, отличающийся тем, что, с целью обеспечения возможности автоматического выпуска распыляемой жидкости прн работе и отсечке ее при остановке, он снабжен размещенными на внутренней поверхности вставки проушинами, соединенными тягами с установленными на осях подпружиненными грузами.
Источники информации, принятые во внимание при экспертизе
l. Авторское свидетельство СССР № 619216, кл. В 05 В 1/14, 25.03.76.
2. Авторское свидетельство СССР
¹ 238283, кл. В 05 В 1/02, 10.05.67 (про тотип).
