Центробежный цанговый патрон

Центробежный цанговый патрон

Иллюстрации

Показать все

Реферат

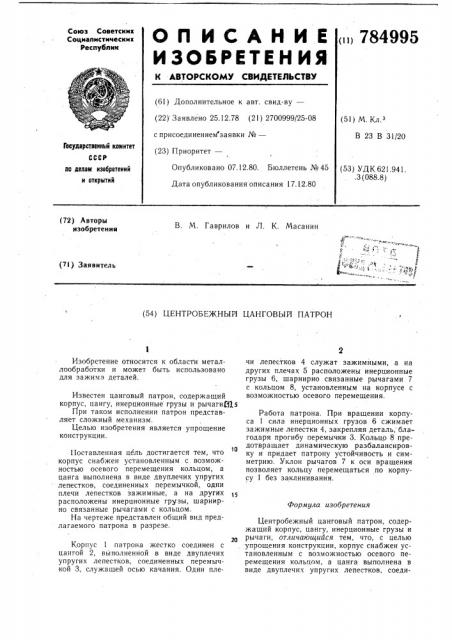

(ii) 784995

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистнческив

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.12.78 (21) 2700999/25-08 (51) М. Кл.з

В 23 В 31/20 с присоединением заявки №вЂ” (23) Приоритет—

Государственный комитет

СССР

Опубликовано 07.12.80. Бюллетень №45

Дата опубликования описания 17.12.80 (53) УДК 621.941..3 (088.8) по делам изобретений и открытий (72) Авторы изобретения

В. М. Гаврилов и Л. К. Масанин (71) Заявитель (54) ЦЕНТРОБЕЖНЫИ ЦАНГОВЫЛ ПАТРОН

Формула изобретения

Изобретение относится к области металлообработки и может быть использовано для зажима деталей.

Известен цанговый патрон, содержащий корпус, цангу, инерционные грузы и рычагиЩ5

При таком исполнении патрон представляет сложный механизм.

Целью изобретения является упрощение конструкции.

Поставленная цель достигается тем, что

10 корпус снабжен установленным с возможностью осевого перемещения кольцом, а цанга выполнена в виде двуплечих упругих лепестков, соединенных перемычкой, одни плечи лепестков зажимные, а на других расположены инерционные грузы, шарнирно связанные рычагами с кольцом.

На чертеже представлен общий вид предлагаемого патрона в разрезе.

Корпус 1 патрона жестко соединен с цангой 2, выполненной в виде двуплечих упругих лепестков, соединенных перемычкой 3, служащей осью качания. Одни плечи лепестков 4 служат зажимными, а на других плечах 5 расположены инерционные грузы 6, шарнирно связанные рычагами 7 с кольцом 8, установленным на корпусе с возможностью осевого перемещения.

Работа патрона. При вращении корпуса 1 сила инерционных грузов 6 сжимает зажимные лепестки 4, закрепляя деталь, благодаря прогибу перемычки 3. Кольцо 8 предотвращает динамическую разбалансировку и придает патрону устойчивость и симметрию. Уклон рычагов 7 к оси вращения позволяет кольцу перемещаться по корпусу 1 без заклинивания.

Центробежный цанговый патрон, содержащий корпус, цангу, инерционные грузы и рычаги, отличающийся тем, что, с целью упрощения конструкции, корпус снабжен установленным с возможностью осевого перемещения кольцом, а цанга выполнена в виде двуплечих упругих лепестков, соеди784995

Редактор В. Большакова

Заказ 8716/9

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», r. Ужгород, ул. Проектная, 4

k ненных перемычкой, одни плечи лепестков зажимные, а на других расположены инерционные грузы, шарнирно связанные рычагами с кольцом.

Источники информации, принятые во внймание при экспертизе

1. Авторское свидетельство CCP № 533454, кл. В 23 В 31/20, 1975.

Составитель Л. Ярхо

Техред А. Бойкас Корректор Н. Григорук

Тираж 1160 Подписное
