Реферат

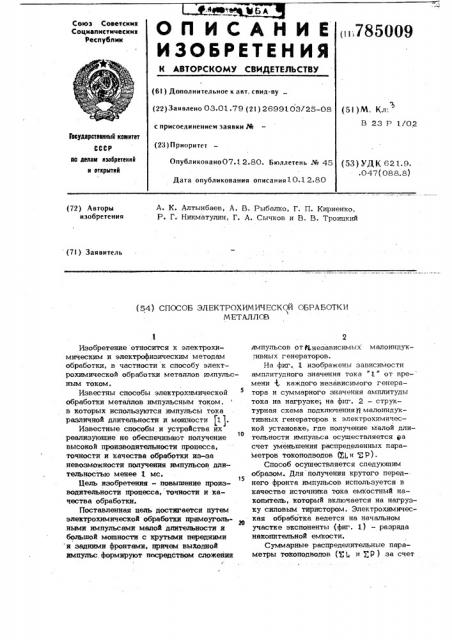

61ф9 т ® g p, И С А Н И Е 11785009 изоьаитиния

Союз Советскии

Социапистическии

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свиЛ-ву (22) Заявлено 03.01.79 (21) 2699103/25 — 08 с присоединением заявки,% (23) Приоритет

Опубликовано07т12.80. Бюллетень № 45 (5l ) М. Кд:

В 23 Р 1/02

Гесударстввлимй камитет (53) УД1(621.9. .047 (088. 8) лс делам изобретеиий и открытий

Дата опубликования описания 10.1 2.80

А. К. Алтынбаев, А. В. Рыбалко, Г. П. Кириенко, Р, Г. Никматулин, Г. А. Сычков и В. В. Троицкий (72) Авторы изобретения (73) Заявитель (54) СПОСОБ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБ(УГКИ

М ЕТАЛЛОВ

Изобретение относится к электрохимическим и электрофизичесхим методам обработки, в частности к способу электрохимической обработки металлов импульсным током.

Известны способы электрохчмической обработки металлов импульсным током, в которых используются импульсы тоха роеллниой длительности и мощности (1).

Известные способы и устройства их реализуюшие не обеспечивают получение о высокой производительности процесса, точности и качества обработки иэ-эа невозможности получения импульсов длительностью менее 1 мс.

Цель изобретения — повышение производительности пропесса, точности и качества обработки.

Поставленная пель достигае вся путем электрохимичесхой обработки прямоугольными импульсами малой длительности и большой мошности с крутыми передними и задними фронтами, причем выходной импульс Формируют посредством сложения

2 лмпульсов от 5.независимых малоиндукивных генераторов.

На фиг. l изображены зависимости амплитудного значения тока "l от вре- мени .с, каждого независимого генератора и суммарного значения амплитуды тока на нагрузке; на фиг. 2 — структурная схема подключения и малоиндуктивных генераторов к электрохимической установке, где получение малой длительности импульса осушествляется @а счет уменьшения распределенных параМетров токоподводов ®g и, р) °

Способ осушествляется следуюшим образом. Для получения крутого перед-него фронта импульсов используется в качестве источника тока емкостный накопитель, который включается на нагрузку силовым тиристором. Электрохимическая обработка ведется на начальном участке экспоненты (фиг. 1) — разряда накопительной емхости.

Суммарные распределительные параметры тохоподводов (gl, и gp) за счет

788009 4 ч а ю шийся тем, что, с целью повышения производительности процесса, I точности и качества обработки путем использования прямоугольных импульсов малой длительности и большой мощности с крутыми передними и задними фронтами, выходной импульс формируют посредством сложения импульсов от П. независимых малоиндуктивных генераторов, 10 суммарная мощность которых равна мощности выходного импульса. независимого подключения каждого генеpampa (на фиг. 2 l — 4) уменьшают переходные процессы токоподводов, так

Е (Ь, Р ) (L,,R„ ) аЧУ 1, «Х. 1 1 h ас

В то же время ток каждого независимого генератора будет в g раз меньШе .суммарного тока.

Использование предлагаемого способа ьлектрохимической обработки обеспечит повьпаение производительности процесса, точности, качества обработки пут ем повышения амплитудной плотности тока, а также изменения . скважности.

Формула изобретения

Способ электрохимической обработки маталлов импульсным током, о т л.и1

Источники информации, принятые во внимание при экспертизе

l. Авторское свидетельство СССР

No 34050l, кл. В 23 P 1/02, l968, 785009

Г л фиг. Г

Составитель В. Шадрина

Редактор В. Большакова Текред, H. Ковалева Корректор, Г. Haaaposa

Заказ 87l7/i0 Тираж i i 60 Подписное

ВНИИПИ Государственного комитета. СССР по цепам изобретений, и открытий

ii3035, Москва, Ж-35, Раушская наб., д. 4/8

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
