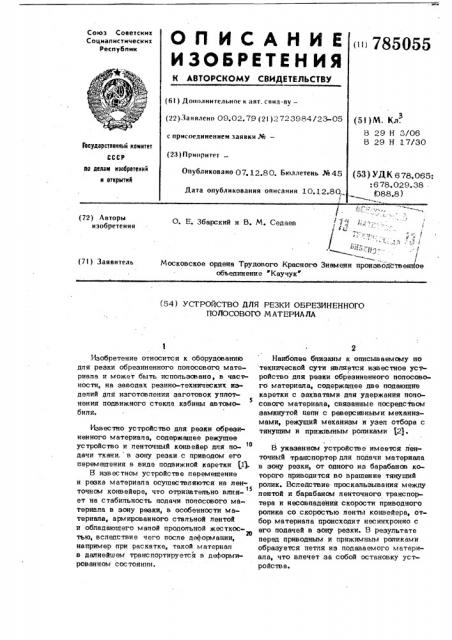

О П И С А Н И Е ()785055

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (6I ) Дополнительное к авт. свил-ву— (22) Заявлено 09.02. 79 (2 I ) 2723984/23-05 (53)M. Кл.

В 29 Н 3/06

В 29 Н 17/30 с присоединением заявки ¹â€”

Государственный комнтет (23) Приоритет пн денем нзооретеннй н открмтнй

Опубликовано 07.12.80. Бюллетень ¹45 (53) УДК 678.065:

:678.029.38 (088.8 ) Дата опубликования описания 10.12.80

О. E. Збарский и В. М. Седаев

4„ ri ь" с„-

1 . . . у т оа;.з! If .!

/

Московское ордена Трудового Красного Знамени проиэводстввнттое объединение Каучук (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕЗКИ ОБРЕЗИНЕННОГО

ПОЛОСОВОГО МАТЕРИАЛА

Изобретение относится к оборудованию для резки обрезиненного полосового материала и может быть использовано, в частности, на заводах резино-технических изделий дпя изготовления заготовок уплотнения подвижного стекла кабины автомо5 биля.

Известно устройство дпя резки обрезиненного материала, содержащее режущее устройство и ленточный конвейер дпя подачи ткани. в зону резки с приводом его перемещения в виде подвижной каретки Щ.

Б известном устройстве перемещение и резка материала осуществляются на ленточном конвейере, что отрипательно влия- . I5 ет на стабильность подачи попосового материала в зону резки, в особенности материала, армированного стальной лентой и обладающего малой продольной жесткостью, вследствие чего после деформации, 20 например при раскатке, такой материал в далнейшем транспортируется в деформированном состоянтш.

Наибопвв близким к описываемому по технической сути является известное усз

/ ройство для резки обрезиненного полосового материала, содержащее две подающие каретки с захватами дпя удержания полосового материала, связанные носредством замкнутой кепи с реверсивными механизмами, режущий механизм и узел отбора с тянущим и прижимным роликами L2).

В указанном устройстве имеется ленточный транспортер для подачи материала в зону резки, от одного из барабанов которого приводится во вращение тянущий ролик. Вследствие проскальзывания между лентой и барабаном ленточного транспортера и несовпаде)сия скорости приводного ролика со скоростью ленты конвейера, отбор материала происходит несинхронно с его подачей в зону резки. В результате перед приводным и прижимным роликами образуется петля из подаваемого материала, что влечет за собой остановку устройства.

8505 5 4

10

3 7

11елью изобретения является обеспечение стабильной подачи материала в зону резки. .Ппя достижения поставленной цели устройство для резки обрезиненного полосового материала, содержащее две подающие каретки с захватамн для удержания полосового материала, связанные посредством замкнутой цепи с реверсивными механизмами, режущий механизм и узел отбора с тянущим и прижимным роликами, снабжено смонтированными на валике тянущего ропика обгонными муфтами, внешние обоймы которых посредством передач связаны с одним иэ реверсивных механизмов. 3

На фиг. 1 изображено предлагаемое устройство в плане, на фиг. 2 - вид А на фиг. 1; на фиг. 3. - разрез по Б-Б на фиг. 1.

Устройство содержит установленные с воэможностью перемещения во взаимно противопопожных направлениях по направнякипим 1 и 2 две каретки 3 и 4, связанные посредством замкнутой цепи 5 с реверсивными механизмами 6 и 7.

2$

Каретки 3 и 4 установпены с возможностью возвратно-поступательного перемещения между стационарными упорами

S и 9 и регулируемыми упорами 10 и 11 и снабжены консопьно расположенными пневматическими захватами 12 и 13 для удержания обрезиненного материала.

Устройство также содержит режущий механизм 14, прижимное приспособление

15 для обеспечения натяжения материала и уэеп отбора 16.

Узеп отбора 16 выполнен в виде тя . нущего 17 и прижимного 18 роликов (см. фиг. 3) . Ha вапике 19 тянущего ролика 17 установпены две обгснные муфты 20 и. 21, на внещних обоймах

Щ которых жестко закреппены коничеокиь шестерни 22 и 23, находящиесй в .эацеппеню с центрально распопоженной «онической шестерней 24, сваэанной кицематкчаски посредством цепной иередачй 28 (см. фиг. 2) с реверсивным механизмом

6.

Qna управления работой режущего ме ханизма имеются конечные выкцючатели

26 и 27.

Прижимное приспособление 15 состо ит иэ корпуса 28 с направйпой ей и шарнирно эакреппенной на нем планки 29.

Устройство работает следующим образом. . Обрезиненный полосовой материал

30 подается через зазор между направля» ющей корпуса 28 и планкой 29 прижимного приспособпения 15, .между захватами

12 и 13 к тянущему ролику 17. Подача материала на шаг осуществляется перемещением кареток 3 и 4 между стационарными 8, 9 и регулируемыми 10 и 11 упорами при помощи реверсивных механиз- мов 6 и 7. При рабочем ходе каретки 3 с материалом 30 к режущему механизму

14 каретка 4 возвращается в исходное положение, а выходной вал реверсивного механизма 6 вращается против часовой стрелки. епной передачей 2б это вращение передается на центрально расположенную коническую шестерню .?, которая приводит во вращение во взаимно противоположных направлениях шестерни 22 и

23, закрепленные на обоймах обгонных муфт 21 и 20. При этом обгонная -муфта

20 синхронно с движением каретки 3 поворачивает тянущий ропик 17 в направлении подачи материала 30 в зону резки к механизму 14, а обгонная муфта 21 совершает холостой ход (вращение) относительно валика 19 тянущего ролика 17 в обратном направлении.

При рабочем ходе каретки 4 каретка

3 возвращается в исходное положение, выходной вап реверсивного механизма 6 меняет направпение своего вращения, что приводит к изменению направления вращения обгонных муфт 20 и 21. При атом ведущей становится обгонная муфта 21, в то время как обгонная муфта

20 совершает холостой ход (вращение) относительно аапика 19.

Предлагаемое устройство имеет простую конструкцию и обеспечивает стабильную додачу материала в зону резки, что сокращает время остановок устройства дня корректирования положения материала и, спедовательно, повышает производительность йроцесса резки материала.

Формула изобретения

Устройство дпя резки обрезиненного подосового материала, содержащее две подающие кареасн с захватами дпя удержания подосового материала, связанные посредством замкнутой цепи с реверсивными механизмами, режущий механизм и узел отбора с .тянущим, и прижимным роликами, о т л и ч а ю щ е е с я тем, что, q целью обеспечения стабильной

1подачи материала в зону резки, оно снабжено смонтированными на валике тянущего ролика обгскными-муфтами, внешние обоймы которых посредством передач

785055 связаны с одним из реверсивнык механизмов.

Источники информации, принятые во внимание при экспертизе

l. Авторское

М 163748 «л.

2. Авторское

Ио 558 79 7 gtj, (прототип ) . 6 свидетельство ССС Р

В 29 К 17/3G, 1962. свидетельство СССР

В 29 Н 17/30, 1976
