Состав для пропитки древесноволокнистых плит
Иллюстрации
Реферат

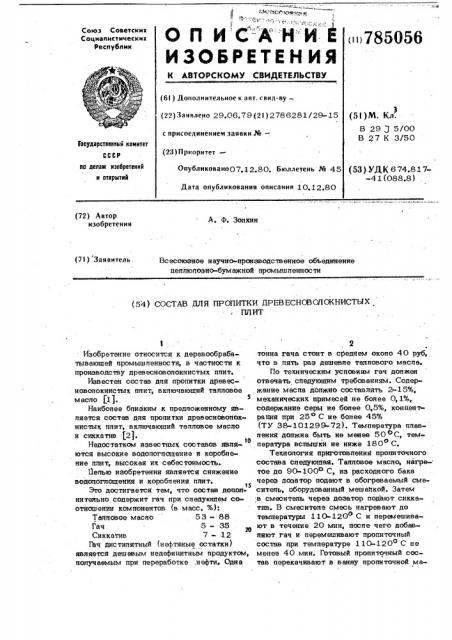

ип785056
О П И С- Л Н И Е
ИЗОБРЕТЕН ИЯ
Саюз Советскик
Социанистическик республик
К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ (6l ) Дополнительное к авт. свил-ву— (22) Заявлено 29.06.79 (2I ) 2786281/29-15 с присоелннением заявки Ж— (23) Приоритет— (5! )M. Кл .
В 29 Э 5/00
В 27 К 3/50
Государственный комитет
СССР
Онубликовано07.12.80. Бюллетень № 45 (53) УДК 674.817»
-4 1 (088.8) ио делам иэобретеиий и открытий
Дата опубликования описания 10.12.80 (72) Автор изобретения
А. Ф. Золкин (71) Заявитель
Вс есоюэное научно-производств енное обьединение целлюлозно-бумажной промышленности (54) СОСТАВ ДЛЯ ПРОПИТКИ ДРЕВЕСНОВОЛОКНИСТЫХ
ПЛИТ
Изобретение относится к деревообрабатывающей промышленности, в частности K производству древесноволокнистых ппит, Известен состав для пропитки древес- новолокнистых плит, включающий тапповое масло (11.
Наиболее близким к предложенному является состав дпя пропитки древесновопокнисгътх плит, включающий талповое масло и сиккатив f2).
Недостатком известных составов явля!
О ются высокие водопогпощение и коробление плит, высокая их себестоимость. аделью изобретения является снижение водопоглощения и коробл ения плит.
Это достигается тем, что состав допоп-. нитепьно содержит гач при спедующем соотношении компонентов (в масс. %):
Талповое масло 53 — 88
Гач 5- 35
Сиккатив 7- 12
Гач дистипятный (нефтяные остатки) является дешевым недефицитным продуктом, получаемым при переработке .нефти, Одна
2 тонна гача стоит в среднем около 40 руб, что в пять раз дешевле таппового масла.
По техническим условиям гач должен отвечать спедующим требованиям. Содержание масла допжно составлять 2-15%, механических примесей не бопее 0,1%, содержание серы не более 0,5%, концепт рация при 25 С не более 45% (ТУ 38-101299-72). Температура плавления допжна быть не менее 50! С, температура вспышки не ниже 180 С.
Технология приготовлений пропиточного состава спедующая. Тапповое масло, нагретое до 90-100тз С, иэ расходного бака через дозатор подают в обогреваемый смеситепь, оборудованный мешат!кой. Затем в смеоитепь через дозатор подают сиккатив. В смесителе смесь нагревают до температуры 110-120 С и перемешивают в течение 20 мин, после чего добавпяют гач и перемешивают пропиточный состав при температуре 110-120 С не менее 40 мин. Готовый пропиточный состав перекачивают в ванну пропиточной ма7850 ппгны. И пропиточной машине температуру пропиточного состава доводят до 120130 С. При этой температуре производят
О пропитку плит.
После горячего прессования плиты пос5 тупают в пропиточную машину, где их пропитывают смесью таппового масла, сиккатива и rasa. Расход пропиточного состава дпя укаэанных условий пропитки должен составлять 10-12% от веса плит до про- щ питки. Пропитанные плиты подвергают тврмообработке B закапочных камерах при температуре 160-170 С в течение 4 ч.
После термообработки плиты подают на
1 увпажнение и раскрой, а затем - на склад готсвой продукции.
Опыты по пропитке плит предпагаемым составом были проведены в лабораторных успсвиях. При проведении опытов применяли сырое тапповое масло, свинцово-мар ганцевый сиккатив и гач дистиппятный, " выйускаемый Рязанским нефтеперерабатывающим заводом им. 50-петия СССР.
При пропитке в качестве образцов испольэовали незакапенные твердые древесновопокнистые плиты толщиной 2,5 мм промышпенного производства. Испытание плит на физико-механические показатели проводипи по ТУ 81-04-491-77 на плиты
ВП-600.
Пример 1. Пропитку плит проводят смесью таппового масла, сиккатива и гача, взятых в следующих соотношениях (масс. %):
Тапповое масло 88
Гач 5 35
Сиккатив 7
Пример 2. Пропитку плит проводят смесью таппового масла, сиккатива и гача, взятых в следующих соотношениях (масс. %); 49
Тепловое масло 65
Гач 25
Сиккатив 10
Пример 3. Пропитку плит прово дят смесью таппового масла, сиккатива и гача, взятых в следующих соотношениях (масс. %):
Тапповое масло 53
Гач 35
Сиккатив 12 56
56 4
Из данных, приведенных в таблицах, следует, что плиты, пропитанные указанными составами, по всем показателям удсюлетворяют требованиям ТУ 81-04-491-77 на плиты БП-600. При этом у пропитанных предпагаемым составом плит водопоглощение и коробление ниже, чем у пропитанных известным составом. Предел прочности при изгибе у пропитанных предлагаемым составом плит йескопько ниже, чем у пропитанных известным составом. Однако, этот показатель удовпет- воряет требован иям T У R 1-04-4 Р 1- 7 7 на плиты ВГ!-800.
Приведенные примеры показывают, чтоу плит, пропитанных предлагаемым. составом (5 -88". талпового масла, 5-35%
rasa и 7-12%о сиккатива), прочностные свойства на снижаются ниже нормы
ТУ Р 1-04-491-77 на гпиты ЭП-GOO, атакие важные показатели,,как водопог лащенпе и коробпение значительно упучшаются.
Упучш ение гоказатепей водопоглощения и коробпения обеспечивает уменьшение деформации плит и изготовленных иэ них деталей к автомобилям "Жигули" при хранении и эксплуатации в условиях переменной влажности, Снижение деформации, в свою очередь, дает возможность значительно улучшить качество отделки деталей из плит попивинппхпоридной пленкой, а также повысить производительность труда при соединении этих деталей с кузовами автомобилей.
На основании лабораторных исследований применительно к условиям предприятий древесновопокнистых плит, имеющих пропиточное оборудование, разработана оптимальная технология пропитки плит с применением предлагаемого состава, содержащего 60% таппового масла, 30%
rasa и 10% сиккатива.
Применение в производстве. древесноволокнистых плит, например, применительно к условиям Сухонского Е!БЗ, предлагаемого состава из 60% талпового масла, 30% гача и 10% свинцовомарганцевого сиккатива обеспечит экономический эффект около 20 тыс. рублей в год.
785056
1010
1000
600
672
680
17,2
20,0
4.9
-600
1000
1020
680
600
630:
13.2
20,0
4,9
2,0
Показатель r. по примеру 1
П лотнос ть, хг/м
Предеп прочности при изгибе, 2. кгс/см, не менее
Водопогпошение за 24ч,% не более
Коробп ен ие, мм„ не более
Показатель ппит по примеру 2
П лотнос ть, кг/м
Предел прочности при изгибе, 2. кгсlсм, не менее
Водопоглощение за 24 ч, 7, не более
К оробл ение, мм, не более
+1 00 — 50
- 50
Табпица
Табпи ца 2 ропитанные агаемым составом
785056
Табли па 3
Пока по:-. приме
Плотность, кг/м
- 50
1000
Предел прочности при изгибе, кгс/см, не менее.
600
617
680
Водонси.ношение за 24 часа, %, не болев
20,0
12,0
Коробление, мм, не более
4,9
1,5
Составитель В. Ирков
Техред А.Ач:, Корректор Ю. Макаренко
° 9
Редактор Н. Тимонина
Заказ 8725/12
Тираж 735 Подписное
ВНИИПИ Государственного комитета СССР по денем изобретений и открытий
113035, Москва, Ж-35, Phywcaas наб., д. 4/5
Филиал ППП Патент, r, Ужгород, ул. Проектная, 4
Формула изобретения
Состав для пропитки древесновспокнис- тых плит, включающий таиповое масло и сиккатив, о т и и ч O,ю шийся тем, что, с далью снижения водопоглощения и
«оробпения плит, состав допопнитепьно содержит гач пря спедующем соотношении компонентсв (в масс..%):
Танповое масло 5 3-88
Гач 5-35
Сиккатив 7-12
Источники информащ и, принятые во внимание при экспертизе
Ирдов H. a. К уi
Производство дре вес новолокнистых пиит". М., "Высшая школа", 197 5, с. 44-45.
2. Авторское свидетельство СССР
% 508410, МКИ В 29 .3 5/00, 1976 (прототип).
