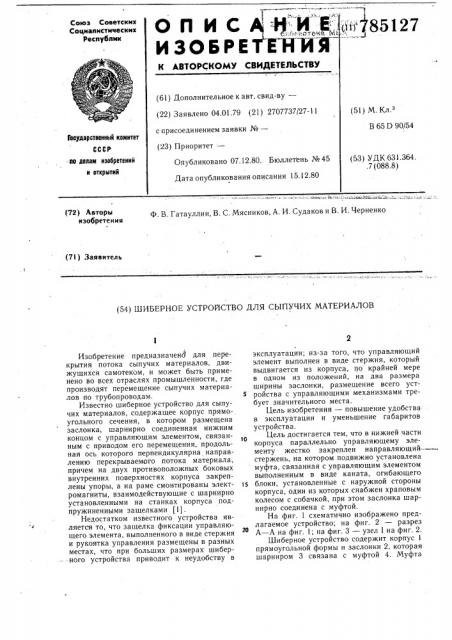

О П И С Ф ;"И„Е.:.

H3O6PE Е НИЗ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву— (22) Заявлено 04.01.79 (21) 2707737/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .

В 65 D 90/54

Гесударствеиный комитет

СССР

- ио делам изобретений и открытий (53) УДК 631.364..7 (088.8) Опубликовано 07.12.80. Бюллетень № 45

Дата опубликования описания 15.12.80 (72) Авторы изобретения

Ф. В. Гатауллин, В. С. Мясников, А. И. Судаков и В. И. Черненко (71) Заявитель (54) ШИБЕРНОЕ УСТРОЙСТВО ДЛЯ СЫПУЧИХ МАТЕРИАЛОВ

Изобретение предназначено для перекрытия потока сыпучих материалов, движущихся самотеком, и может быть применено во всех отраслях промышленности, где производят перемещение сыпучих материалов по трубопроводам.

Известно шиберное устройство для сыпучих материалов, содержащее корпус прямоугольного сечения, в котором размещена заслонка, шарнирно соединенная нижним концом с управляюшим элементом, связанным с приводом его перемещения, продольная ось которого перпендикулярна направлению перекрываемого потока материала, причем на двух противоположных боковых внутренних поверхностях корпуса закреплены упоры, а на раме смонтированы электромагниты, взаимодействующие с шарнирно установленными на станках корпуса подпружиненными зашелками (11.

Недостатком известного устройства является то, что защелка фиксации управляюшего элемента, выполненного в виде стержня и рукоятка управления размещены в разных местах, что при больших размерах шиберного устройства приводит к неудобству в эксплуатации; из-за того, что управляющий элемент выполнен в виде стержня, который выдвигается из корпуса, по крайней мере в одном из положений, на два размера ширины заслонки, размещение всего устройства с управляющими механизмами требует значительного места.

Цель изобретения — повышение удобства в эксплуатации и уменьшение габаритов устройства.

1О

Цель достигается тем, что в нижней части корпуса параллельно управляюшему элементу жестко закреплен направляюшийстержень, на котором подвижно установлена муфта, связанная с управляющим элементом выполненным в виде каната, огибающего

15 блоки, установленные с наружной стороны корпуса, один из которых снабжен храповым колесом с собачкой, при этом заслонка шарнирно соединена с муфтой.

На фиг. 1 схематично изображено предлагаемое устройство; на фиг. 2 — разрез

А — А на фиг. 1; на фиг. 3 — узел 1 на фиг. 2.

Шиберное устройство содержит корпус прямоугольной формы и заслонки 2, которая шарниром 3 связана с муфтой 4. Муфта

785127 насажена на направляющий стержень 5, жестко закрепленный между стенками карпу са в плоскости заслонки. На внутренних боковых стенках корпуса ниже верхнего края заслонки, находящейся в положении закрытия, закреплены упоры 6, взаимодействующие с заслонкой. На стенках корпуса шарнирно установлены защелки 7, соединенные с пружинами 8 и взаимодействующие с якорями электромагнитов 9. Для стопорения защелок при отсутствии электроэнергии установлены фиксаторы 10. Для передвижения низа заслонки муфта связана с управляющим элементом, расположенным параллельно направляющему стержню 5, продольная ось которого перпендикулярна направлению перекрываемого, потока материала; управляющий элемен r выполнен в виде каната 11, проходящего через стенки корпуса и огибающего блоки 12 и 13, установленные с нарум ной стороны корпуса.

При этом блок 13 вместе с двусторонним храповым. колесом 14 и штурвалом 15 насажен на ось 16. Для фиксации положения низа заслонки установлены перекидная собачка 17 и пружина 18.

Устройство работает следующим образом.

В открытом положении низ заслонки 2 находится в крайнем положении у стенки корпуса 1 и фиксируется в этом положении храповым колесом 14, к одной из сторон которого пружиной 18 прижата собачка 17.

Заслонка расположена наклонно в сторону закрытия за счет упоров 6 и удерживается в открытом положении одной из защелок 7, при этом фиксаторы 10 не удерживают защелки 7.

При внезапном отключении электроэнергии или при необходимости экстренного перекрытия шиберного устройства снимается напряжение с электромагнитов 9. Под действием пружин 8 защелки 7 освобождают верх заслонки 2. Последняя благодаря собственному весу и действию движущегося сыпучего материала отклоняется к противоположной стенке корпуса и перекрывает проходное отверстие. Для открытия шиберного устройства подают напряжение на электромагниты 9, при этом якоря электромагнитов, воздействуя на защелки, устанавливают их в положение зацепления заслонки. Затем переключают собачку 17 на другую половину храпового колеса 14, где зубья направлены в противоположную сторону, и штурвалом 15 при помощи каната 11, который наматывается на блок 13, передвигают к противополбжной стороне корпуса 1 низ заслонки 2, тогда заслонка принимает положение открытия, противоположное первоначальному.

При необходимости открытия и управления заслонкой без подачи электрического тока защелки 7 стопорятся вручную фиксаторами 10, которые препятствуют пружинам 8 откидывать защелки.

16 Изобретение предусматривает автоматическое перекрывание шиберного устройства в аварийных ситуациях, позволяет управлять заслонкой при отсутствии электрического тока, а также при соответствующем приводе, легкое осуществление управления открытием и закрытием заслонки дистанционно.

Формула изобретения

2Î

Шиберное устройство для сыпучих материалов, содержащее корпус прямоугольного сечения, в котором размещена заслонка, гл шарнирно соединенная нижним концом с управляющим элементом, связанным с приводом его перемещения, продольная ось которого, йерпендикулярна направлению перекрываемого потока материала, причем на двух противоположных боковых внутгф ренних поверхностях корпуса закреплены упоры, а на раме смонтированы электромагниты, взаимодействующие с шарнирно установленными на станках корпуса подпружиненными защелками, отличающееся тем, что, с целью повышения удобства в эксплуатации г и уменьшения габаритов устройства, в нижней части корпуса параллельно управляющему элементу жестко закреплен направляющий стержень, на котором подвижно установлена муфта, связаннная с управляю4 щим элементом, выполненным в виде каната, огибающего блоки, установленные с наружной стороны корпуса, один из которых снабжен храповым колесом с собачкой, при этом заслонка шарнирно соединена с муфтой.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке № 2493231/11, 06.06.77, кл. В 65 G 65/52 (прототип).
