Затвор бункера
Иллюстрации
Реферат

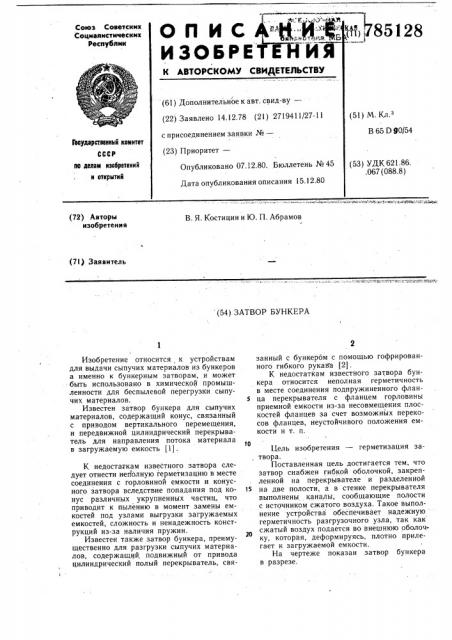

o n и с т1",й ;ф
ИЗОБРЕ И
Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТ (61) Дополнительное к авт. свид-ву— (22) Заявлено 14.12.78 (21) 2719411/27-1 с присоединением заявки № (23) Приоритет—
Опубликовано 07.12.80. Бюллетень М
Дата опубликования описания 15.12.8 (51) М. К .
В 65 D 90/54
Гооударствеииый комитет
СССР по делам изобретений и открытий (53) УДК 621,86. .067 (088.8) В. Я. Костицин и Ю. П. Абрамов
/ (72) Авторы изобретения (?1) Заявитель (54) ЗАТВОР БУНКЕРА
Изобретение относится к устройствам для выдачи сыпучих материалов из бункеров а именно к бункерным затворам, и может быть использовано в химической промышленности для беспылевой перегрузки сыпучих материалов.
Известен затвор бункера для сыпучих материалов, содержащий конус, связанный с приводом вертикального перемещения, и передвижной цилиндрический перекрыватель для направления потока материала в загружаемую емкость (1).
К недостаакам известного затвора следует отнести неполную герметизацию в месте соединения с горловиной емкости и конусного затвора вследствие попадания под конус различных укрупненных частиц, что приводит к пылению в момент замены емкостей под узлами выгрузки загружаемых емкостей, сложность и ненадежность конструкций из-за наличия пружин.
Известен также затвор бункера, преимущественно для разгрузки сыпучих материалов, содержащий, подвижный от привода цилиндрический полый перекрыватель, связанный с бункербм с помощью гофрированного гибкого рукава (2).
К недостаткам известного затвора бункера относится неполная герметичность в месте соединения подпружиненного флан5 ца перекрывателя с фланцем горловины приемной емкости из-за несовмещения плоскостей фланцев за счет возможных перекосов фланцев, неустойчивого положения емкости и т. п.
Цель изобретения — герметизация за, твора.
Поставленная цель достигается тем, что затвор снабжен гибкой оболочкой, закрепленной на перекрывателе и разделенной
15 на две полости, а в стенке перекрывателя выполнены каналы, сообщающие полости с источником сжатого воздуха. Такое выполнение устройства обеспечивает надежную герметичность разгрузочного узла, так как
20 сжатый воздух подается во внешнюю оболочку, которая, деформируясь, плотно прилегает к загружаемой емкости.
На чертеже показан затвор бункера в разрезе, 785128
Затвор бункера состоит из штока 1 вертикального перемещения, привода 2, подвижного цилиндрического перекрывателя 3 для направления потока материала в загружаемую емкость 4. Перекрыватель соединен с течкой 5 узла разгрузки печи посредством гофрированного гибкого рукава 6. Шток соединен с перекрыв ателем посредством четырех жестких косынок 7. На перекрыватель надета гибкая оболочка 8 (например, из резины), которая плотно облегает как наружную, так и внутреннюю поверхность перекрывателя. В нижней части перекрывателя резиновая оболочка с помощью кольца 9 пережимается, образуя при этом две отдельные, раздуваемые воздухом полости-внешнюю и внутреннюю. Для подачи воздуха в полости служат каналы 10 и 11, выполненные в корпусе перекрывателя. Оболочка герметизируется на перекрь,вателе с помощью свободных фланцев 12 и 13.
Для наполнения загружаемой емкости пылевидным, дорогостоящим, агрессивным материалом, получаемым во вращающихся прокалочных печах, перекрыватель 3 затвора при помощи штока 1, привода 2 вводят в горловину емкости 4, при этом происходит растягивание гофрированного рукава 6.
При введении перекрывателя в горловину загружаемой емкости в канал 11 перекрывателя подается сжатый воздух, а канал 10 в это время соединяется с атмосферой, чем обеспечивается свободный проход сыпучего материала из течки 5 узла разгрузки печи в емкость. При подаче сжатого воздуха в канал 11 гибкая оболочка 8 перекрывателя раздувается и плотно прилегает к внутренней стенке горловины емкости, обеспечивая надежную герметичность узла разгрузки печи с емкостью.
При наполнении емкости материалом при помощи переключателя (на чертеже
4 не показан) сжатый воздух подается в канал 10 перекрывателя, а канал 11 соединяется с атмосферой. В этом случае внешняя полость оболочки перекрывателя отойдет от горловины емкости, а внутренняя полость
5 раздуется и плотно обожмет стержень штока 1. Косынки 7, крепящие шток с перекрывателем, способствуют наиболее плотному облеганию резиновой оболочки вокруг стержня штока, образуя седло.
В это время перекрыватель при помощи
ie привода поднимается, гофрированный рукав сжимается и производится замена емкости на очередную.
Использование предлагаемого затвора позволит исключить потери дорогостоящего материала, улучшить санитарное состояние производственных помещений, вести учет загружаемого материала в емкости по его весу.
29
Формула изобретения
Затвор бункера, преимущественно для разгрузки сыпучих материалов, содержащий подвижный от привода цилиндрический полый перекрыватель, связанный с бункером с помощью гофрированного гибкого рукава, отличающийся тем, что, с целью герметизации затвора, он снабжен гибкой оболочкой, закрепленной на перекрывателе и разделенной на две полости, а в стенке перекрывателя выполнены каналы, сообщающие полости с источником сжатого воздуха.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
2S № 562487, кл. В 65 G 65)52, 1975.
2. Авторское свидетельство СССР № 343928, кл. В 65 G 65/52, 1970 (прототип).
