Реферат



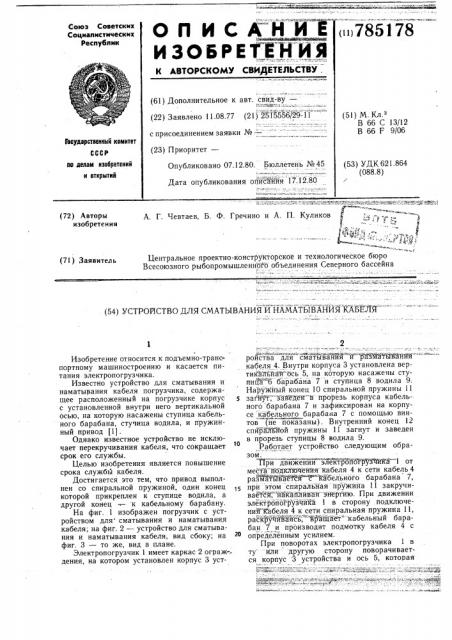

ПИСАНИЕ

< 785178

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ . (61) Дополнительное к авт. свид-ву— (22) Заявлено 11.08.77 (21) 2515556/29-11 с присоединением заявки № (51) М.К .

В 66 С 13/12

В 66 F 9/06

Государственный комитет

СССР (23) Приоритет—

Опубликовано 07.12.80. Бюллетень № 45

Дата опубликования опй»са»йи»я 17.12.80 по делам изобретений и открытий (53) УДК 621.864 (088.8) е -», А. Г. Чевтаев, Б. Ф. Гречино и А. П. Куликов

1= -,-" ":- "4„"" ., 1.".;,: -. т., f

Центральное проектно-конструкторское и технологическое бюро

Всесоюзного рыбопромышленного объединения Северного бассейна (72) Авторы изобретения (71) Заявитель

» (54) УСТРОЙСТВО ДЛЯ СМАТЫВАНИЯ Й НАМ»АТЫВ»А»ЙИЯ»» КАБЕЛЯ

Изобретение относится к подъемно-транспортному машиностроению и касается питания электропогрузчика.

Известно устройство для сматывания и наматывания кабеля погрузчика, содержащее расположенный на погрузчике корпус с установленной внутри него вертикальной осью, на которую насажены ступица кабельного барабана, стучица водила, и пружинный привод (1) .

Однако известное устройство не исключает перекручивания кабеля, что сокращает срок его службы.

Целью изобретения является повышение срока службы кабеля.

Достигается это тем, что привод выполнен со спиральной пружиной, один конец которой прикреплен к ступице водила, а другой конец — к кабельному барабану.

На фиг. 1 изображен погрузчик с устройством для сматывания и наматывания кабеля; на фиг. 2 — устройство для сматывания и наматывания кабеля, вид сбоку; на фиг. 3 — то же, вид в плане.

Электропогрузчик 1 имеет каркас 2 ограж= дения, на котором установлен корпус 3 уст, ййй ы ь а -.ж»въяве": яия э-. .% аяы,:: м - .= .. -* роиства для сматывания и "разматывания кабеля 4. Внутри корпуса 3 установлена вертикальйа»я ось 5, на которую насажены ступица 6 барабана 7 и ступица 8 водила 9.

Наружный конец 10 спиральной пружины 11 загс, за»ведей в прорезь корпуса кабельного барабана 7 и зафиксирован на корпусе кабельного барабана 7 с помощью винтов (не показаны). Внутренний конец 12 спиральйой пружины 11 загнут и заведен в прорезь ступицы 8 водила 9.

Работает устройство следующим образом.

11ри движении электропогр»узчийа 1 от места "поделю»чения кабеля 4 к сети кабель 4 разматывается с Кабельного барабана 7, при этом спйральная пружина 11 закручивается,"н»акайливая энергию. При движении электропогрузчика 1 в сторону подключения-Кабеля 4 к сети спиральная пружина 11, раскруч тая с ь, Ъ раща ет кабельный барабан 7 и производит подмотку кабеля 4 с определенным усилием.

При поворотах электропогрузчика 1 в ту или другую сторону поворачивается корпус 3 устройства и ось 5, которая

f 3

785178 жестко закреплена внутри корпуса 3. Ось 5 свободно поворачивается внутри ступицы 6 кабельного барабана 7 и внутри ступицы 8 водила 9 и при этом не влияет ни на вращение кабельного барабана 7, на корпусе которого закреплен наружный конец 10 спиральной пружины 11, ни на вращение водила 9, в ступице 8 которого закреплен внутренний конец 12 спиральной пружины 11.

Благодаря тому, что кабельный барабан 7 и водило 9 не поворачиваются при вращении оси 5, исключается влияние поворотов электропогрузчика на степень закручивания и раскручивания спиральной пружины .11, которая является приводом кабельного барабана 7, и обеспечивается неограниченная маневренность электропогрузчика в пределах длины кабеля 4.

Формула изобретения

Устройство для сматывания к наматывания кабеля электропогрузчика, содержащее расположенный на электропогрузчике корпус с установленной внутри вертикальной осью, на которую насажены ступица кабельного барабана, ступица водила, и пружинный привод, отличающееся тем, что с целью повышения срока службы кабеля, привод выполнен со спиральной пружиной, один

10 конец которой прикреплен к ступице водила, а другой конец — к кабельному барабану.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3632906, кл. 191 — 12.2, 1972.
