Устройство для анаэробного сбраживания органической массы
Патент 785231
Авторы
Устройство для анаэробного сбраживания органической массы
Иллюстрации
Реферат
е =г1" { -т;=„,;1 и, ° ., " h ."

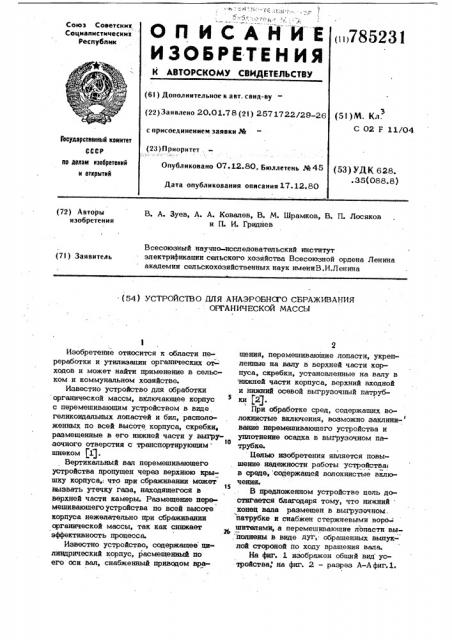

ОП ИСАНИЕ изовеитиния
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик >785231 (61) Дополнительное к авт. свид-ву (51 ) М. Кл.
С 02 F 11/04 (22) Заявлено 20.01.78 (21) 2571722 29-26 с присоелинением заявки М
Гасударственный комитет (23)Приоритет .по Аелем изобретений и открытий
Опубликовано 07.12.80, Бюллетень .% 45
Дата опубликования описания 17.12.80 (53) УДК 628. . Э5(088.8) (72) Авторы изобретения
В. А. Зуев, А. A. Ковалев, В. М. Шрамков, В. П. Лосяков и П. И. Гриднев
Всесоюзный научно-исследовательский институт электрификации сельского хозяйства Всесоюзной ордена Ленина академии сельскохозяйственных наук имениВ.ИЛенина (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АНАЭРОБНСГО СБРАЖИВАНИЯ
ОРГАНИЧЕСКОЙ МАССЫ
Изобретение относится к области переработки и утилизации органических ог- ходов и может найти применение в сельском и коммунальном хозяйстве.
Известно устройство для обработки органической массы, вКлючающее корпус с перемешивающим устройством в виде геликоидальных лопастей и бил, расположенных по всей высоте корпуса, скребки, размещенные в его нижней части у вьтгрузочного отверстия с транспортирующим
10 шнеком fig.
Вертикальный вал перемешивающего устройства пропущен через верхнюю крышку корпуса,, что цри сбраживании может
15 вызвать утечку газа, находящегося в верхней части камеры. Размещение перемешивающего устройства по всей высоте корпуса нежелательно при сбраживании органической массы, так как снижает эффективность процесса.
Известно устройство, содержащее цилиндрический корпус, расмещенный по его оси вал, снабженный приводом вращения, перемешивающие лопасти, укрепленные на валу в верхней части корпуса, скребки, установленные на валу в нижней части корпуса, верхний входной и нижний осевой выгрузочный патрубки (2).
При обработке сред, содержащих волокнистые включения, возможно заклинивание перемешивающего устройства и уплотнение осадка в выгрузочном патрубке.
Целью изобретения является повышение надежности работы устройства в среде, содержащей волокнистые включения.
8 предложенном устройстве цель достигается благодаря тому, что нижний коней вала размещен в выгрузочном, патрубке и снабжен стержневыми воро- шителями, а перемещивающие лопасти вы полнены s виде дуг, обращенных выпуклой стороной по ходу вращения вала.
На фиг. 1 изображен общий вид устройства, на фиг. 2 — разрез А-А фиг.1.
3 78
Устройство для анаэробного сбражива|п1я органической массы содержит корпус 1, вертикальный вал 2, размещенный в подшипниках 3, перемешивающие лопасти 4; выполнеш ые в виде дуг, обращенных выпуклой стороной по ходу вращения вала, скребки 5, размещенные в .. нижней части корпуса и выполненные в виде дуг, обращенных„ вогнутой стороной по ходу вращения вала, стержневйе, ворошйтели 6, установленные на нижнем конце вала, верхний входной патрубок 7 и нижний осевой выгрузочный патрубок
8 с насосом 9. Вал снабжен приводом
10 вращения, Устройство работает следующим образом.
При вращении вала 2 по часовой стрелке происходит одновременное вращение лопастей 4, скребков 5 и ворошителей
6. Лопасти перемешивают массу;в верх- .
I ней части корпуса, где зачастую происходит коркообразование, причем волокнистые включения за счет выпуклости лопастей сбрасываются с них на периферию корпуса, не препятствуя вращению лопастей. Скребки 5 соскребают массу и направляют ее к выгрузочному патрубку
8. Стержневые ворошители 6 при вращении постояшю поддерживают органические включения в выгрузочном патруб5231 4 ке во взвешенном состоянии, предотвра щая ttptt этом упло Жение осадка, Испытания показали надежность действия и экономичность устройства при анаэробном ссаживании навоза.
Ф
Формула изобретения
Устройство для анаэробного сбраживания органической массы, содержащее цилиндрический корпус, размещенный по его оси вал, снабженный приводом вращения, перемешивающие лопасти, укрепленные на валу в верхней части корпуса, скребки, установленные на валу в нижней части корпуса, верхний входной и нижний осевой выгрузочный патрубки, о т л ич а ю щ е е с я тем, что, с целью по-. вышения надежности работ|. устройства в среде, содержащей волокнистые включения, нижний конец вала размещен в выгрузочном патрубке и снабжен стержневыми ворошителями„а перемешивающие лопасти выполнены в виде дуг, обращенных выпуклой стороной по ходу враще?Ь навала.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР
% 218825, кл. В 01 Р 7/30, 1967.
2. Патент США l4 4037826, кл. 259-8, 1977 (прототип).
ВНИИ ПИ Заказ 8747/21 Тираж 1020 Подписное
Филиал ППП "Патент, r. Ужгород, óë. Проектная, 4
