Способ разработки крутых и наклонных угольных пластов

Способ разработки крутых и наклонных угольных пластов

Иллюстрации

Показать все

Реферат

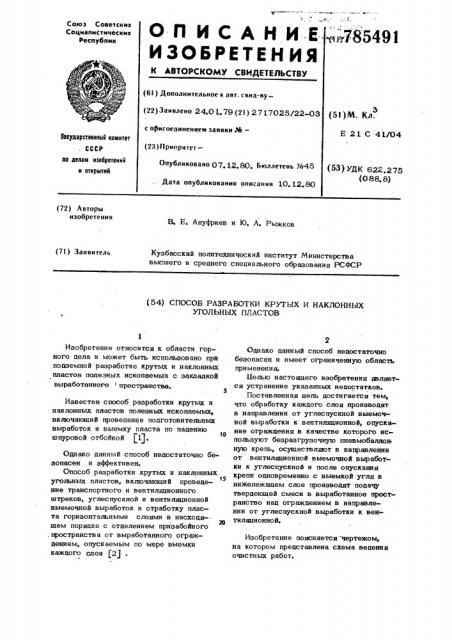

а.т785491

Союз Советскна

Соцналнстнческнк республик

ОП ИСАКИЯ

ИЗОБРЕТЕМ ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22)Заивлено 24.01.79 (21) 2717025/22-03 (5! )М. Кл. с присоединением заявки М—

Е 21 С 41 04

Госудврстввииык комитет (23 ) П р нор и тетвЂ

IIo делам иаооретеиий и открытий

Опубликовано 07. 12.80. Бюллетень И145

Дата опубликовании описания 10. 12.80 (53) УДК 622.275 (088. 8) (72) Авторы изобретения

В. E. Ануфриев и Ю. А. Рыжков (7I ) Заявитель

Кузбасский политехнический институт Министерства высшего и среднего специального образования РСФСР (54) СПОСОБ РАЗРАБОТКИ КРУТЫХ И НАКЛОННЫХ

УГОЛЬНЫХ ПЛАСТОВ

Изобретение относится к области горного дела и может быть использовано прй подземной разработке крутых и наклонных пластов полезных ископаемых с закладкой выработанного пространства.

Известен способ разработки крутых и наклонных пластов полезных ископаемых, включающий проведение подготовительных выработок и выемку пласта по падению.!О шпуровой отбойкой (1).

Однако данный способ недостаточно безопасен и эффективен.

Способ разработки крутых и наклонных

15 угольных пластов, включающий проведение транспортного и вентиляционного штреков, углеспускной и вентиляционной выемочной выработок и отработку пласта горизонтальными слоями в нисходя-.

20 щем порядке с отделением приэабойного, tlpocTpBHcrBG от выработанного ограждением, опускаемым по мере выемки каждого слоя (2) .

Однако данный способ недостаточно безопасен и имеет ограниченную область применения.

11елью настоящего изобретения является устранение указанных недостатков. . Поставленная цель достигается тем, что обработку каждого слоя производят в направлении от углеспускной выемочной выработки к вентиляционной, опускание ограждения в качестве которого испол эуют безраэгрузочную пневмобаллон ную крепь, осуществляют в направлении от вентиляционной выемочной выработки к углеспускной и после опускания крепи одновременно с выемкой угля в нижележащем слое производят подачу твердеющей смеси в выработанное пространство над ограждением в направлении от углеспускной выработки к вен тиляционной.

Изобретение поясняется чертежом, на котором представлена схема ведения очистных работ.

3 7

Пласт полезного ископаемого в этаже разбивают на блоки, каждый из которых в свою очередь целят на несколько горизонтальных слоев. Угол наклона слоя по простиранию 10-15

Блок поцготавливают транспортным и вентиляционным штреками и углеспускной 1 и вентиляционной 2 выемочными выработками.

Отработку каждого горизонтального слоя произвоцят выемочным комбайном 3 в направлении от выработки 1 к выработке 2, начиная с выемки ниши 4.

После отработки слоя комбайн перегоняют к выработке 1 и произвоцят опускание безраэгруэочной пневмобаллонной крепи 5 в направлении от выработки 2 к выработке 1.

После спускания крепи приступают к отработке следующего слоя, одновременно заклада вая выработанное пространство 6 тв=-рдеющим материалом 7 в направлении от выработки 1 к выработке 2 за счет использования угла наклона слоев, Доставку угля при отработке слоев о "уществляют с помощью конвейера 8, подвешенного к пневмобаллонной крепи.

Указанные операции расширят область применения способа и повысят безопаснссть работ.

8549 1 4. цение транспортного и вентиляционного штреков, углеспускной и вентиляционной выемочной выработок и отработку пласта горизонтальными слоями в нисхоцящем порядке с отделением приэабойного пространства or выработанного огр ажцени ем, о пуск аемым по мере выемки каждого слоя, о т л и ч а юшийся тем, что, с целью повышения безопасности разработки и расширения области применения способа, огработку каждого слоя производят в направлении от углеспускной выемоч— ной выработки к вентиляционной, опускание ограждения, в качестве которого используют безразгрузочную пневмобаллонную крепь, осуществляют в направлении от вентиляционной выемочной выработки к углеспускной и после . щ опускания крепи одновременно с выемкой угля в нижележащем слое произв о цят подачу твердеющей смеси в выработанное пространство нац or— ражцением в направлении от углеспускg5 H oH B bIp 86oTKH K вентиляционной.

Способ разработки крутых и наклон35 ных угольных пластов, включающий провеФормула изобретения

Источники информации, принятые во внимание при экспертизе

1. Попов Г. H. Технология и комплексная механизация разработки рудных месторождений. М., "Недра", 1970, с. 258-260.

2, Лавцевич В.. П. Спо"обы управления кровлей при выемке тонких крутопацающих пластов узкими забоями .-,ВопA росы горного давления, 1962, М 13, с. 70-71.

ВНИИПИ Заказ 8792/34 Тираж 626 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
