Устройство для регулировки усиления
Иллюстрации
Реферат

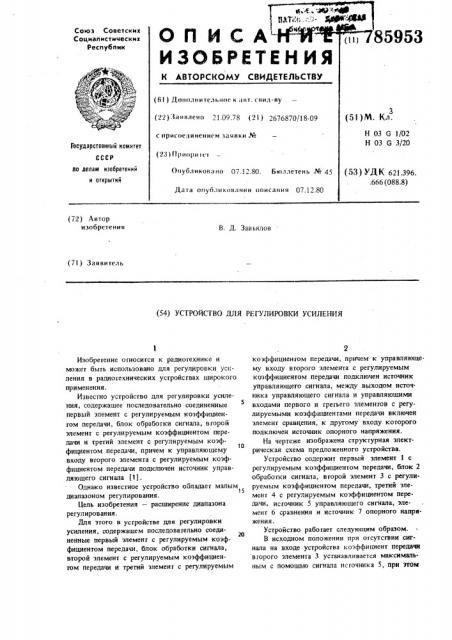

Союз Советских
Социалистических
Республик
ОП ИСА
ИЗОБРЕТ
К АВТОРСКОМУ СВИД
5953 (6 1 ) Дон!)л и и тел ь но!. к;! нт. с ни (22) Заявлено 21,09.78 (21) 3
Кл.
03 G 1/02
03 G 3/20 с прнсоелиненнсм заявки Ж
Государстввииый комитет (28) Прнорн гет во делам ивооретвний и открытий
Опубликовано 07.12.80.
ДК 621.396.
66 (088.8) ДBTd off)áëèêoâ;!íèí они (72) Автор изобретения
В. Д. Завьялов (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВКИ УСИЛЕНИЯ
Изобретение относится к радиотехнике и может быть использовано для регулировки усиления в радиотехнических устройствах широкого применения.
Известно устройство для регулировки усиления, содержашее последовательно соединенные первый элемент с регулируемым коэффициентом передачи, блок обработки сигнала, второй элемент с регулируемым коэффициентом передачи и третий элемент с регулируемым коэфEO фициентом передачи, причем к управляющему входу второго элемента с регулируемым коэффициентом передачи подключен источник управляющего сигнала (1) .
Однако известное устройство обладает малым !
5 диапазоном регулирования.
Цель изобретения — расширение диапазона регулирования.
Для этого в устройстве для регулировки усиления, содержашем последовательно соеди20 неиные первый элемент с регулируемым коэффициентом передачи, блок обработки сигнала, второй элемент с регулируемым коэффициентом передачи и третий элемент с регулируемым коэффициентом передачи, причем к управляющему входу второго элемента с регулируемым коэффициентом передачи подключен источник управляющего сигнала, между выходом источника управляющего сигнала и управляющими входами первого и третьего элементов с регулируемыми коэффициентами передачи включен элемент сравнения, к другому входу которого подключен источник опорного напряжения.
На чертеже изображена структурная электрическая схема предложенного устройства.
Устройство содержит первый элемент 1 с регулируемым коэффициентом передачи, блок 2 обработки сигнала, вгорой элемент 3 с регулируемым коэффициентом передачи, третий элемент 4 с регулируемым коэффициентом передачи. источник 5 управляющего сигнала, элемент 6 сравнения и источник 7 опорного напряжения.
Устройство работает следующим образом.
В исходном положении при отсутствии сигнала на входе устройства коэффициент передачи второго элемента 3 устанавливается максимальным с помошью сигнала источника 5, при этом
785953
Составитель Н. Мельников
Техред М. Петко
Корректор M,11емчик
Редактор С. Титова
Заказ 8861/57 Тираж 995
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Подписное
Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 я ;..:;, tg
"- . Мь.: Ф . ф .=. -, сигнал источника 5 поступает на вход элемента 6, где сравнивается с напряжением исгочника 7.
В результате сравнения коэффициент передачи первого элемента 1 устанавливается макси. мальным, а коэффициент передачи третьего элемента 4 устанавливается минимальным. При увеличении входного сигнала коэффициент передачи устройства уменьшается путем изменения сигнала источника 5. При достижении входным сигналом уровня, соответствующего верхней границе линейного участка амплитудной характеристики блока 2, происходит срабатывание элемента 6 и коэффициент передачи первого элемента 1 скачком принимает минимальное значение, а коэффициент передачи третьего элемента 4 принимает максимальное значение.
При одинаковых по величине, но обратных по знаку изменениях коэффициентов передачи упомянутых элементов 1 и 4, уровень сигнала на выходе устройства останется без изменения, регулировочная характеристика устройства в целом будет определяться только регулировочной характеристикой второго элемента 3.
В результате уменьшения коэффициента передачи первого элемента 1, уровень сигнала, поступающего на вход блока 2 уменьшится во столько раз, во сколько раз снизится коэффициент передачи первого элемента 1, что устраняет опасность оГраничения сигнала на выходе элемента 3 при дальнейшем увеличении сигнала на входе усгройства.
Элемент 6 должен иметь характеристику переключения в виде гисгерезисной петли, в результате чего переключение коэффициента .,передачи при увеличении и уменьшении уровня входного сигнала будет происходить при несколько разных значениях сигнала источника 5.
Формула изобретения
Устройство для регулировки усиления, содержащее последовательно соединенные первый элемент с регулируемым коэффициентом передачи, блок обработки сигнала, второй элемент с регулируемым коэффициентом передачи и третий элемент с регулируемым коэффициентом передачи, причем к управляющему входу второго элемента с регулируемым коэффициентом передачи подключен источник управляюще. го сигнала,отличающее ся тем, что, с целью расширения диапазона регулирования, между выходом источника управляющего сигнала и управляющими входами первого и третьего элементов с регулируемыми коэффициентами передачи включен элемент сравнения, к другому входу которого подключен источник опорного напряжения.
Источники информации, принятые во внимание при экспертизе
1. Патент США Р 3431506, ЧКИ 330 — 22, 1969 (прототип) .
