Реферат



Союз Советских

Социалистическик

Республик

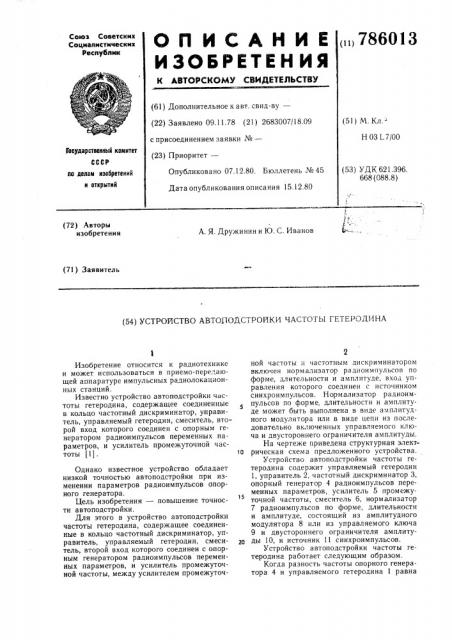

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ („)786013 (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.11.78 (21) 2683007/18.09 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл."

Н 031 7/00

Гооударствеииый комитет

СССР (53) УДК 621.396.

668 (088.8) Опубликовано 07.12.80. Бюллетень № 45

Дата опубликования описания 15.12.80 по делам иэооретеиий и открытий (72) Авторы изобретения

А. Я. Дружинин и IO. С. Иванов (71) Заявитель (54) УСТРОЙСТВО АВТОПОДСТРОЙКИ ЧАСТОТЫ ГЕТЕРОДИНА

20

Изобретение относится к радиотехнике и может использоваться в приемо-пере.".ающей аппаратуре импульсных радиолокационных станций.

Известно устройство автоподстройки частоты гетеродина, содержащее соединенные в кольцо частотный дискриминатор, управитель, управляемый гетеродин, смеситель, второй вход которого соединен с опорным генератором радиоимпульсов переменных параметров, и усилитель промежуточной частоты (1) .

Однако известное устройство обладает низкой точностью автоподстройки при изменении параметров радиоимпульсов Опорного генератора.

Цель изобретения — повышение точности автоподстройки.

Для этого в устройство автоподстройки частоты гетеродина, содержащее соединенные в кольцо частотный дискриминатор, управитель, управляемый гетеродин, смеситель, второй вход которого соединен с опорным генератором радиоимпульсов переменных параметров, и усилитель промежуточной частоты, между усилителем промежуточ2 ной частоты и частотным дискриминатором включен нормализатор радиоимпульсов по форме, длительности и амплитуде, вход управления которого соединен с источником синхроимпульсов. Нормализатор радиоимпульсов по форме, длительности и амплитуде может быть выполнена в виде амплитудного модулятора или в виде цепи из последовательно включенных управляемого ключа и двустороннего ограничителя амплитуды.

На чертеже приведена структурная электрическая схема предложенного устройства.

Устройство автоподстройки частоты гетеродина содержит управляемый гетеродин

1, управитель 2, частотный дискриминатор 3, опорный генератор 4 радиоимпульсов переменных параметров, усилитель 5 промежуточной частоты, смеситель 6, нормализатор

7 радиоимпульсов по форме, длительности и амплитуде, состоящий из амплитудного модулятора 8 или из управляемого ключа

9 и двустороннего ограничителя амплитуды 10, и источник 11 синхроимпульсов.

Устройство автоподстройки частоты гетеродина работает следующим образом.

Когда разность частоты опорного генератора 4 и управляемого гетеродина 1 равна

786013

Формула изобретения

Составитель А. Сагадиев

Редактор С. Титова Техред А. Бойкас Корректор Н. Бабинец

Заказ 8864/60 Тираж 995 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 промежуточной частоте, импульсы на выходе частотного дискриминатора 3 малы или отсутствуют. При изменении частоты опорного генератора 4 или управляемого гетеродина 1 на величину, превышающую определенное значение, на выходе частотного дискриминатора 3 возникают импульсы, из которых управителем 2 формируется сигнал управления управляемым гетеродином 1. Поступая на управляемый гетеродин 1, этот сигнал перестраивает частоту управляемого гетеродина 1 в сторону уменьшения отклонения разности частот опорного генератора

4 и управляемого гетеродина 1 от промежуточной частоты до получения номинального значения.

При поступлении синхроимпульса опорный генератор 4 формирует радиоимпульс, который подается на один вход смесителя 6, второй вход которого соединен с выходом управляемого гетеродина 1. С выхода смесителя 6 радиоимпульс разностного сигнала через усилитель 5 поступает на частотный дискриминатор 3 через нормализатор 7, на вход которого поступает синхроимпульс. Нормализатор 7 калибрует поступаюшие на него радиоимпульсы переменных параметров по форме, длительности и амплитуде, поэтому при изменении указанных параметров в опорном генераторе 4, скачкообразном или медленном, под воздействием дестабилизирующих факторов, изменений переходной частоты частотного дискриминатора 3 не происходит.

Нормализатор 7 может быть выполнен в виде амплитудного модулятора 8, например кольцевого модулятора на диодах, или модулятора на активном элементе, в котором длительность, форма и амплитуда однозначно определяются параметрами модулирующего импульса. Нормализатор 7 может быть также выполнен в виде последовательной цепи из управляемого ключа 9 и двустороннего ограничителя амплитуды 10.

1. Устройство автоподстройки частоты гетеродина, содержащее соединенные в кольцо частотный дискриминатор, управитель, управляемый гетеродин, смеситель, второй вход которого соединен с опорным генератором радиоимпульсов переменных параметров, и усилитель промежуточной частоты, отличающееся тем, что, с целью повышения точности автоподстройки, между усилителем промежуточной частоты и частотным дискриминатором включен нормализатор радиоимпульсов по форзе, длительности и амплитуде, вход управления которого соединен с источником синхроимпульсов.

2. Устройство по п. 1, отличающееся тем, что нормализатор радиоимпульсов по форме, длительности и амплитуде выполнен в виде амплитудного модулятора.

3. Устройство по п. 1, отличающееся тем, что нормализатор радиоимпульсов по форме, длительности и амплитуде выполнен в виде цепи из последовательно включенных управляемого ключа и двустороннего ограничителя амплитуды.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 544097, кл. Н 03 В 3/04, 1977 (прототип). зз
