Реферат

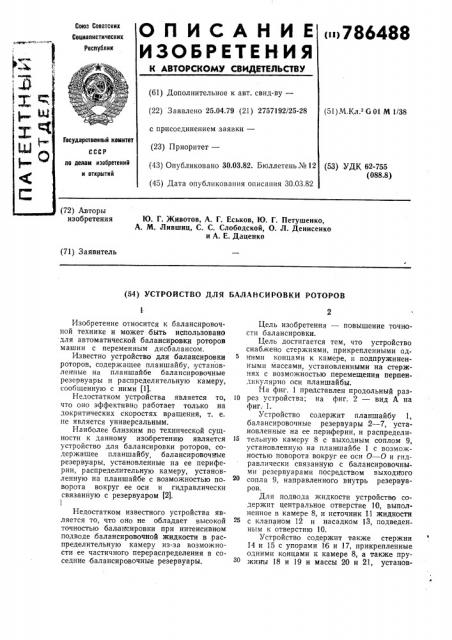

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

«»786488

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.04.79 (21) 2757192/25-28 с присоединением заявки— (23) Приоритет— (43) Опубликовано 30.03.82. Бюллетень %12 (45) Дата опубликования описания 30.03.82 (51) М Кл з б 01 М I/38

Государственный комитет ло делам изобретений и открытии (53) .УДК 62-755 (088.8) (72) Авторы изобретения

Ю. Г. Животов, А. Г. Еськов, Ю. Г. Петушенко, А. М. Лившиц, С. С. Слободской, О. Л. Денисенко и А. E. Даценко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ БАЛАНСИРОВКИ РОТОРОВ

Изобретение относится к балансировочной технике и может быть использовано для автоматической балансировки роторов машин с переменным дисбалансом.

Известно устройство для балансировки роторов, содержащее планшайбу, установленные на планшайбе балансировочные резервуары и распределительную камеру, сообщенную с ними (1).

Недостатком устройства является то, что оно эффективно работает только на докритических скоростях вращения, т. е. не является универсальным.

Наиболее близким по технической сущности к данному изобретению является устройство для балансировки роторов, содержащее планшайбу, балансировочные резервуары, установленные на ее периферии, распределительную камеру, установленную на планшайбе с возможностью поворота вокруг ее оси и гидравлически связанную с резервуаром (2).

Недостатком известного устройства является то, что оно не обладает высокой точностью балансировки при интенсивном подводе,балансировочной жидкости в распределительную камеру из-за возможности ее частичного перераспределения в соседние:балансировочные резервуары.

Цель изобретения — повышение точности балансировки.

Цель достигается тем, что устройство снабжено стержнями, прикрепленными одними концами к камере, и подпружиненными массами, установленными на стержнях с возможйостью перемещения перпендикулярно оси планшайбы.

На фиг. 1 представлен продольный раз10 рез устройства; на фиг. 2 — вид А на фиг. 1.

Устройство содержит планшайбу 1, балансировочные резервуары 2 — 7, установленные на ее периферии, и распределитб тельную камеру 8 с выходным соплом 9, установленную на платсшайбе 1 с возможностью поворота вокруг ее оси 0 — 0 и гидравлически связанную с балансировочными резервуарами посредством выходного

20 сопла 9, направленного внутрь резервуаров.

Для подвода жидкости устройство содержит центральное отверстие 10, выполненное в камере 8, и источник И жидкости 5 с клапаном 12 и насадком 13, подведенным к отверстию 10.

Устройство содержит также стержни

14 и 15 с упорами 16 и 17, прикрепленные одними концами к камере 8, а также пружины 18 и 19 и массы 20 и 21, установ786488 ленные на стержнях. Массы 20 и 21 имеют возможность перемещаться вдоль стержней перпендикулярно оси планшайбы до касания упоров.

Каждый балансировочный резервуар 5

2 — 7 имеет сливное отверстие (на чертеже не показано), выполненное на периферии резервуара.

Количество стержней и, следовательно, расположенных на них пружин и масс, может быть различным, в том числе равным единице.

Планшайба 1 устройства должна быть прикреплена к ротору (на чертеже не показан), так чтобы ось 0 — 0 была осью вращения ротора.

Для правильной работы устройства необходимо обеспечить для распределительной камеры 8 известный по величине и углу дисбаланс 22, а также диаметраль- ® ное расположение ее выходного сопла 9 дисбалансу. Пружины 18 и 19 также должны быть подобраны с различными значениями жесткостей.

Работа устройства заключается в следующем.

При вращении планшайбы 1 из источника 11 жидкость через клапан 12, насадок

13 и отверстие 10 подается в распределительную камеру 8, которая вращается ЗО вместе с ротором за счет сил трения в месте уста нов ки ка мер ы.

Далее жидкость отбрасывается к боковой стенке камеры 8 под действием центробежных сил и при докритической скорости вращения через выходное сопло 9 подается в резервуар 2, т. е. диаметрально дисбалансу 22. Часть жидкости может сливаться через сливное отверстие, однако ее поступление превышает расход. Накопление жид- 4о кости в резервуаре приводит к уравновешиванию всей системы.

С увеличением скорости вращения начинают перемещаться попеременно массы

20 и 21 по своим стержням, в результате чего дисбаланс камеры изменяется.

Изменение направления дисбаланса камеры 8 осуществляется в направлении против вращения ротора. При этом камера

8 сохраняет свое первоначальное положение относительно ротора, так как изменение направления смещения его прогиба относительно направления дисбаланса ротора отслеживается в этом случае. В: результате обеспечивается балансировка ротора во всем возможном диапазоне скоростей вращения. Через распределительную камеру 8 в балансировочный резервуар можно подводить жидкость с большими расходами, так как камера имеет одно выходное сопло 9, что исключает возможность попадания жидкости в соседние балансировочные резервуары. При этом подвод жидкости с большим расходом в камеру 8 не уменьшает точность балансировки.

Таким образом, за счет подбора величин жесткости пружин, масс относительно заданных величин скоростей вращения обеспечивается эффект балансировки во всем заданном диапазоне скоростей вращения.

Формула изобретения

Устройство для балансировки роторов, содержащее планшайбу, балансировочные резервуары, установленные на ее периферии, распределительную камеру, установленную на планшайбе с возможностью поворота вокруг ее оси и гидравлически связанную с резервуарами, отлич ающее с я тем, что, с целью повышения точности балансировки, оно снабжено стержнями, прикрепленными одними концами н камере, и подпружиненными массами, установленными на стержнях с возможностью перемещения перпендикулярно оси планшайбы.

Источники информации, принятые во внимание при,экспертизе:

1. Авторское свидетельство СССР

КО 257828, кл. G 01 M 1/38, 1967.

2. Авторское свидетельство СССР по заявке № 2752070/25-28, кл. G 01 M

1/38, 1979 (прототип).
