Реферат



К ас 67а, 31„ № 78685

СССР

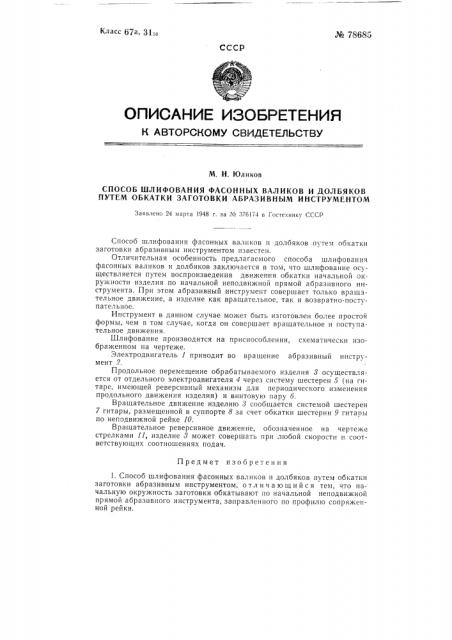

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. И. Юликов

СПОСОБ ШЛИФОВАНИЯ ФАСОННЫХ ВАЛИКОВ И ДОЛБЯКОВ

ПУТЕМ ОБКАТКИ ЗАГОТОВКИ АБРАЗИВНЫМ ИНСТРУМЕНТОМ

Заявлено 24 марта 1948 г. за М 376! 74 в Гостехнику СССР

Предмет изобретения

1. Способ шлифования фасонных валиков и долбяков путем обкатки заготовки абразивным инструментом, отл ич а ющий ся тем, что начальную окружность заготовки обкатывают по начальной неподвижной прямой абразивного инструмента, заправленного по профилю сопряженной рейки.

Способ шлифования фасонных валиков и долбяков путем обкатки заготовки абразивным инструментом известен.

Отличительная особенность предлагаемого способа шлифования фасонных валиков и долбяков заключается в том, что шлифованне осуществляется путем воспроизведения движения обкатки начальной окружности изделия по начальной неподвижной прямой абразивного инструмента. При этом абразивный инструмент совершает только вращательное движение, а изделие как вращательное, так и возвратно-поступательное.

Инструмент в данном случае может быть изготовлен более простой формы, чем в том случае, когда он совершает вращательное и поступательное движения.

Шлифование производится на приспособлении, схематически изображенном на чертеже.

Электродвигатель 1 приводит во вращение абразивный инструмент 2.

Продольное перемещение обрабатываемого изделия 8 осуществляется от отдельного электродвигателя 4 через систему шестерен 5 (на гитаре, имеющей реверсивный механизм для периодического изменения продольного движения изделия) и винтовую пару 6.

Вращательное движение изделию 3 сообщается системой шестерен

7 гитары, размещенной в суппорте 8 за счет обкатки шестерни 9 гитары по неподвижной рейке 10.

Вращательное реверсивное движение, обозначенное на чертеже стрелками 11, изделие 8 может совершать при любой скорости и соответствующих соотношениях подач. № 78685

2. Прием выполнения способа по и. 1, отличающийся тем, что заготовке сообщают вращательное и возвратно-поступательное движение, а абразивному инструменту только вращательное движение от собственного электродвигателя.
