Вал для обработки давлением рулонных материалов

Вал для обработки давлением рулонных материалов

Иллюстрации

Показать все

Реферат



Своз Советских

Социалистических

Ресаублик

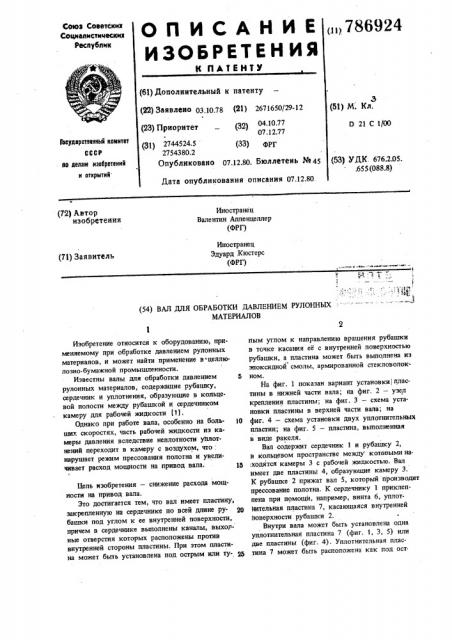

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПА1ЕВТУ о>786924 (61) Дополнительный к патенту (22) Заявлено 03.10.78 (21) 2671650/29-12 (51) М; Кл. (23) Приоритет (32) 04.10.77

07.12.77 (31) 2744524.5 (33) ФРГ

2754380.2

Опубликовано 07.12.80. Бюллетень № 45

D 21 С 1/00

Гееударетввнный кемитет

СССР ао делам иэебретеиий и открытий. (53) УДК, 676205. .655 (088.8) Дата опубликования описания 07.12.80. (72) Автор изобретения

Иностранец

Валентин Аппенцеллер (ФРГ) Иностранец

Эдуард,Кюстерс (ФРГ) (71) Заявитель (54) ВАЛ ДЛЯ ОБРАБОТКИ ДАВЛЕНИЕМ РУЛОННЫХ

МАТЕРИАЛОВ

1 2

Изобретение относится к оборудованию, применяемому при обработке давлением рулонных материалов, и может найти применение в целлюлозно-бумажной промышленности.

Известны валы для обработки давлением рулонных материалов, содержащие рубашку, сердечник и уплотнения, образующие в кольцевой полости между рубашкой и сердечником камеру для рабочей жидкости (1).

Однако при работе вала, особенно на больших скоростях, часть рабочей жидкости иэ камеры давления вследствие неплотности уттлотнений переходит в камеру с воздухом, что: нарушает режим прессования полотна и увеличивает расход мощности на привод вала.

Цель изобретения — снижение расхода мощности на привод вала.

Это достигается тем, что вал имеет пластину, закрепленную на сердечнике по всей длине ру- щ башки под углом к ее внутренней поверхности, причем в сердечнике выполнены каналы, выходные отверстия которых расположены против внутренней стороны пластины. При этом пластина может быль установлена под острым или ту- вя пым утлом к направлению вращения рубашки в точке касания ее с внутренней поверхностью рубашки, а пластина может быль выполнена из эпоксидной смолы, армированной стекловолокном.

На фиг. 1 показан вариант установки пластины в нижней части вала; на фиг. 2 — узел крепления пластины; на фиг. 3 — схема установки пластины в верхней части вала; на фиг. 4 — схема установки двух уплотнительных пластин; на фнг. 5 — пластина, выполненная в виде ракеля.

Вал содержит сердечник 1 и рубашку 2 в кольцевом пространстве между котовыми на.

;ходятся камеры 3 с рабочей жидкостью. Вал имеет две пластины 4, образующие камеру 3.

К рубашке 2 прижат вал 5, который производит прессование полотна. К сердечнику 1 приклеппена при помощи, например, винта 6, уплотйительная пластина 7, касаюшаяся внутренней поверхности рубашки 2.

Внутри вала может быть установлена одна уплотнительная пластина 7 (фиг. 1, 3, 5) или две пластины (фиг. 4). Уплотнительная пластина 7 может быль расположена как под ост

3 7869 рым, так и под тупым углом к направлению вращения рубащки в точке ее касания внутренней поверхности рубашки. Пластина может быть изготовлена иэ эпоксидной смолы, армированной стекловолокном.

В сердечнике вала выполнены каналы 8 для подачи рабочей жидкости под давлением в камеру 3 и каналы 9 дня отвода рабочей жидкости иэ воздушной полости 10, проникающей туда ,при работе вала.. !

О

Пластина 7 может быть выполнена в виде ракеля, собирающего рабочую жидкость с внутренней, поверхности рубашки 2 (фиг. 5).

При работе вала в камеру подается нод давлением рабочая жидкость, которая обеспечивает 1 беспрогибность вала. При вращении рубашки 2 часть рабочей жидкости из камеры 3 через уплотнения 4 проникает в воздушную камеру

10, что с одной стороны нарушает режим прессования, а с другой стороны повышает мощность вращения вала из-эа повышенного трения жидкости. Благодаря наличию уплотнительнойпластины 7, проникшая рабочая жидкость попадает или под нее (фиг. 1, 3, 4), или соскребается с.внутренней поверхности рубашки 2, откуда попадает в отводной канал 9.

Формула изобретения

1. Вал для обработки давлением рулонных материалов, содержащий рубашку, сердечник и

24 ф уплотнения, образующие в кольцевой полости между рубашкой и сердечником камеру для рабочей жидкости, отличающий с я тем, что, с целью снижения расхода мощности на привод вала, он имеет пластину, закрепленную на сердечнике по всей длине рубашки под углом к ее внутренней поверхности, причем в сердечнике выполнены каналы, выходные отверстия которых расположены против внутренней стороны пластины.

2. Вал по п. 1, отличающийся тем, что пластина установлена под тупым углом к направлению вращения рубашки в точке касания ее с внутренней поверхностью рубашки.

3. Вал по пп, 1 и 2, отличающийся тем, что пластина выполнена из эпоксидной смолы, армированной стекловолокном.

4, Вал по и, 1, отличающийся тем что пластина установлена под острым углом к направлению вращения рубашки в точке касания ее с внутренней поверхностью рубашки.

Приоритет по пунктам:

04.10.77 по пп. 1 — 3.

0712.77 по и. 4.

Источники информации, принятые во внимание при экспертизе

1, Патент ФРГ N 1026609, 55 е 1/03, 1956.
