Реферат



чгтлл ,",". 1-".. Х -,Х1 К" .СНА . ° | °,.T1-.Ê 11 Г

СО308 Советских

Социалистических

Респубпик

<,;,786925

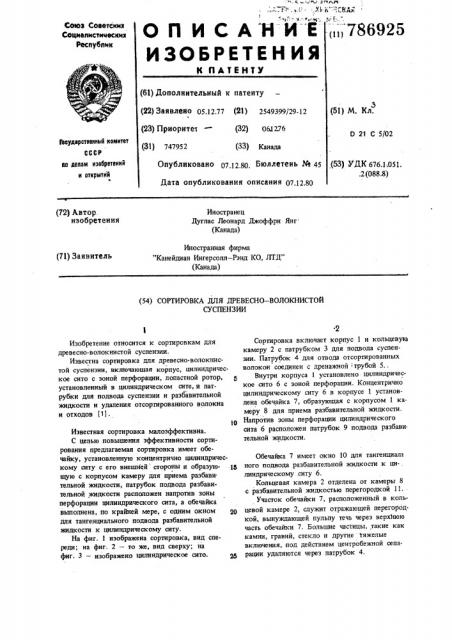

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К ПАтбйтУ (61) Дополнительный к патенту (®) 38< B eHo 05.12.77 (21) 2549399/29-12 (23) ПРиоРитет — (32) 06,1276 (31) 747952 (ЗЗ) К.д. (51) М. Кл.

О 21 С 5I02

Гооуаарстввииый комитет

СССР па делан изооретеиий и открытий

Опублнковано 07 12.80 Бюллетень уд 45

Дата опубликования описания 0712.80.(53) БАЙК 676.1 051. .2 (088.8) (72) Автор изобретения

Иностранец

Дуглас Леонард Джоффри Янг (Канада) Иностранная фирма

"Канейдиан Ингерсолл — Рэнд КО, ЛТД" (Канада) (71) Заявитель (54) СОРТИРОВКА ДЛЯ ДРЕВЕСНΠ— ВОЛОКНИСТОЙ

СУСПЕНЗИИ

Изобретение относится к сортировкам для древесно-волокнистой суспенэии.

Известна сортировка для древесно-волокнистой суспенэии, включающая корпус, цилиндрическое сито с зоной перфорации, лопастной ротор, установленный в цилиндрическом сите, и патрубки для подвода суспензии и разбавительной жидкости и удаления отсортированного волокна и отходов (11.

Известная сортировка малоэффективна.

С целью повышения эффективности сортирования предлагаемая сортировка. имеет обечайку, установленную концентрично цилиндрическому ситу с его внешней стороны и образую- и щую с корпусом камеру для приема разбави тельной жидкости, патрубок подвода раэбавительной жидкости расположен напротив зоны перфорации цилиндрического сита, а обечайка выполнена, по крайней мере, с одним окном для тангенциального подвода раэбавительной жидкости к цилиндрическому ситу.

На фиг. 1 изображена сортировка, вид спереди; на фиг. 2 — то же, вид сверху; на фиг 3 — изображено цилиндрическое сито.

Сортировка включает корпус 1 и кольцевую камеру 2 с патрубком 3 для подвода суспензии. Патрубок 4 для отвода отсортированных волокон соединен с дренажной трубой 5., Внутри корпуса 1 установлено цилиндрическое сито 6 с зоной перфорации. Концентрично цилиндрическому ситу 6 в корпусе 1 установлена обечайка 7, образующая с корпусом 1 камеру 8 для приема разбавительной жидкости.

Напротив зоны перфорации цилиндрического сита 6 расположен патрубок 9 подвода разбави тельной жидкости.

Обечайка 7 имеет окно 10 для тангенциаль ного подвода разбавительной жидкости к цилиндрическому ситу 6.

Кольцевая камера 2 отделена от камеры 8 с раэбавительной жидкостью перегородкой 11.

Участок обечайки 7, расположенный в кольцевой камере 2, служит отражающей перегорбдкой, вынуждающей пульпу течь через верхНюю часть обечайки 7. Большие частицы, такие как камни, гравий, стекло и другие Тяжелые включения, под действием центробежной сепарации удаляются через патрубок 4.

Сортировка для древесно-волокнистой суспензии, включающая корпус, цилиндрическое сито с зоной перфорации, лопастной ротор, установленный в цилиндрическом сите, и патрубки для подвода суспензии и раэбавительной жидкости и удаления отсортированного волокна и отходов, отличающаяся тем, что, с целью повышения эффективности сортирования, она имеет обечайку, установленную концентрично цилиндрическому ситу с его внешней сторо30 ны и образующую с корпусом камеру для приема разбавительной жидкости, патрубок подвода раэбавительной жидкости расположен напротив зоны перфораиии цилиндрического сита, а обечайка выполнена, по крайней мере, с одним окном для тангенцнального подвода раэбавительной жидкости к цилиндрическому ситу.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 3533505, 209 — 273, 1970.

3 78

1Ьлиндрическое сито 6 имеет радиус, мень. ший радиуса обечайки 7, Кольцевой подвод 12 образован наружной поверхностью цилиндричес кого сита 6 и внутренней поверхностью обечайки 7, Верхняя часть 13 цилиндрического сита 6 не имеет отверстий и материал, протекакпций через отражающую перегородку, проходит в кольцевой подвод 12.

Патрубок 14. (фиг. 2) находится в гидравли ческой связи с кольцевым подводом 12 через кольцевую камеру 15 отходов.

Кольцевая камера 15 ограничена внутренней поверхностью корпуса 1, кольцевыми перегород ками 16 и 17 и нижним участком 18 цилиндри- ческого сита 6.

Внутренняя камера 19 образована цилиндрическим ситом 6, В цилиндрическом сите 6 установлен лопастной ротор 20 с гидроскребками 21:

Лопастной ротор 20 вращается валом 22 от приводного ремня 23.

Патрубок 24 выхода продукта находится в гидравлической связи с внутренней полостью камеры 19 через кольцевую камеру 25, выхода продукта, образованную частью корпуса 1, кольцевой перегородкой 17 и центральной колонной

26.

Участок 18 способствует прохождению полезных продуктов в кольцевую камеру 25 и выходу через патрубок 24.

Когда растворяющая жидкость входит через окна 10 тангенциально в кольцевой подвод 12, распределение осевых скоростей в канале изменяется таким образом, по большая часть отходов протекает в осевом направлении около обечайки 7 с меньшей осевой скоростью, чем около цилиндрического сита 6.

Таким образом волокна в суспензии стремятся пройти через цилиндрическое сито 6, а часть отходов, содержащая больше растворяющей

6925 4 жидкости и размеры частиц которых велики, чтобы пройти через цилиндрическое сито 6, уходит через патрубок для отходов.

Нужные волокна проходят через перфорацию в цилиндрическом сите б во внутреннюю камеру 19, затем в кольцевую камеру 25 и выходят через патрубок 24.

Гидроскребки 21 вращаются во внутренней камере 19 с малым радиальным зазором между

1б внешними поверхностями лопастей и внутренней поверхностью цилиндрического сита 6.

Вращенйе гидроскребков 21 вызывает гидродинамические пульсации течения, направленные радиально наружу, удаляя накапливающийся

1 ненужный материал с внешней поверхности цилиндрического сита 6.

Формула изобретения,т. 1
