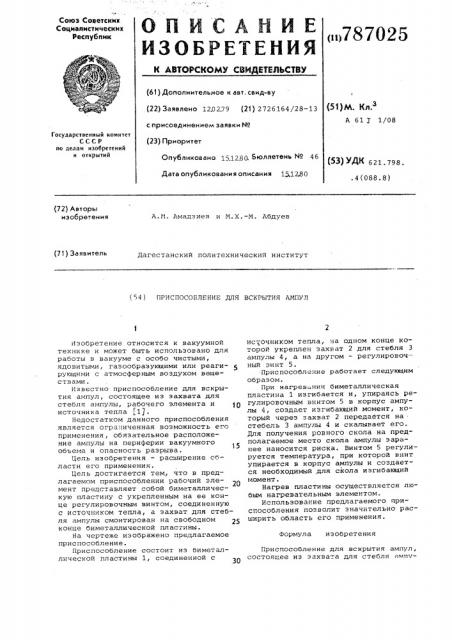

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Совхоз Советских

Социалистических

Респубпик

<и787025 (61) Дополнительное к авт, свид-ву (22) Заявлено 120279 (21) 2726164/28-13 с присоединением заявки М (23) Приоритет

Опубликовано 151280. бюллетень М 46

Дата опубликования описания 15,1280 (51)M Кп 3

A 61 J 1/08

Государственный комитет

СССР оо делам изобретений и открытий (З) ЮК 621.798..4(088.8) (72) А в т оры изобретения

A. М. Амадзиев и М. Х. -M. Абдуев (71) Заявитель

Дагестанский политехнический институт (54 ) ПРИСПОСОБЛЕНИЕ ДЛЯ ВСКРЫТИЯ АМПУЛ

Изобретение относится к вакуумной технике и может быть использовано для работы в вакууме с особо чистыми, ядовитыми, газообразующими или реагирующими с атмосферным воздухом веществами.

Известно приспособление для вскрытия ампул, состоящее из захвата для стебля ампулы, рабочего элемента и источника тепла „1).

Недостатком данного приспособления является огра:- иченная возможность его применения, обязательное расположение ампулы на периферии вакуумного объема и опасность разрыва.

Цель изобретения — расширение области его применения.

Цель достигается тем, что в предлагаемом приспособлении рабочий элемент представляет собой биметаллическую пластину с укрепленным на ее конце регулировочным винтом, соединенную с источником тепла, а захват для стебля ампулы смонтирован на свободном конце биметаллической пластины.

На чертеже изображено предлагаемое приспособление.

Приспособление состоит из биметаллической пластины 1, соединенной с ис-.очником тепла, на одном конце которой укреплен захват 2 для стебля 3 ампулы 4, а на другом — регулировоч". ный винт 5.

Приспособление работает следующим образом.

При нагрев нии биметаллическая пластина 1 изгибается и, упираясь регулировочным винтом 5 в корпус ампулы 4, создает изгибающий момент, который через захват 2 передается на стебель 3 ампулы 4 и скалывает его.

Для получения ровного скола на предполагаемое место скола ампулы заранее наносится риска. Винтом 5 регулируется температура, при которой винт упирается в корпус ампулы и создается необходимый для скола изгибающий момент.

Нагрев пластины осуществляется любым нагревательным элементом.

Использование предлагаемого приспособления позволит значительно расширить область его применения.

Формула изобретения

Приспособление для вскрытия ампул, сос-.оящee иэ захвата для стебля лмп 787025

Составитель E.Ôèøìàí

Редактор Т. Веселова Техред М.Петко Корректор Н.Швыдкая

Заказ 8 15/4 Тираж 673 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4 лы, рабочего элемента и источника тепла,отл,ичающееся тем,что с целью расширения области его применения, рабочий элемент представляет собой биметаллическую пластину с укрепленным на ее конце регулировочным винтом, соединенную с источником тепла, а захват для стебля ампулы смонтирован на свободном конце биметаллической пластины.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 189530, кл. А 61 3 1 08, 1965.
