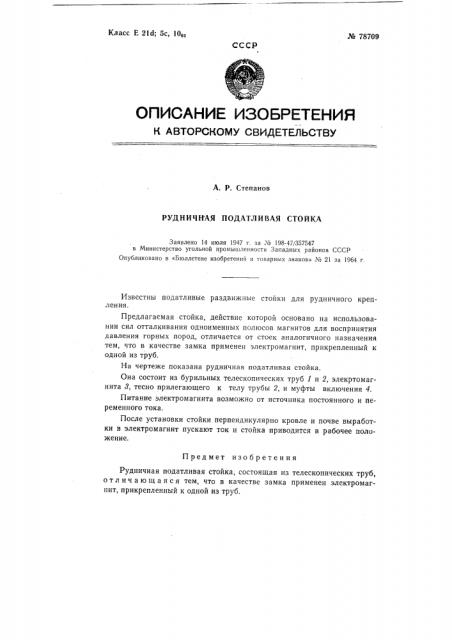

Класс E 21 d; 5c, 10„ № 78709

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. Р. Степанов

РУДНИЧНАЯ ПОДАТЛ И ВАЯ СТОЙКА

Заявлено 14 июля 1947 г. за Хз 198-47(357547 в Министерство угольной промышленности Западных районов СССР

Опубликовано в «Б|оллетене изобретений и товарных знаков» М 21 за 1964 г.

Известны податливые раздвижные стойки для рудничного крепления. жение, Предмет изобретен ия

Рудничная податливая стойка, состоящая из телескопических труб, отличающаяся тем, что в качестве замка применен электромагнит, прикрепленный к одной из труб.

Предлагаемая стойка, действие которой основано на использовании сил отталкивания одноименных полюсов магнитов для воспринятия давления горных пород, отличается от стоек аналогичного назначения тем, что в качестве замка применен электромагнит, прикрепленный к одной из труб.

На чертеже показана рудничная податливая стойка.

Она состоит из бурильных телескопических труб 1 и 2, элекртомагнита 8, тесно прилегающего к телу трубы 2, и муфты включения 4.

Питание электромагнита возможно от источника постоянного и переменного тока.

После установки стойки перпендикулярно кровле и почве выработки в электромагнит пускают ток и стойка приводится в рабочее поло№ 78709
