Электродинамический возбудитель колебаний
Патент 787104
Авторы
Классы МПК
Электродинамический возбудитель колебаний
Иллюстрации
Реферат

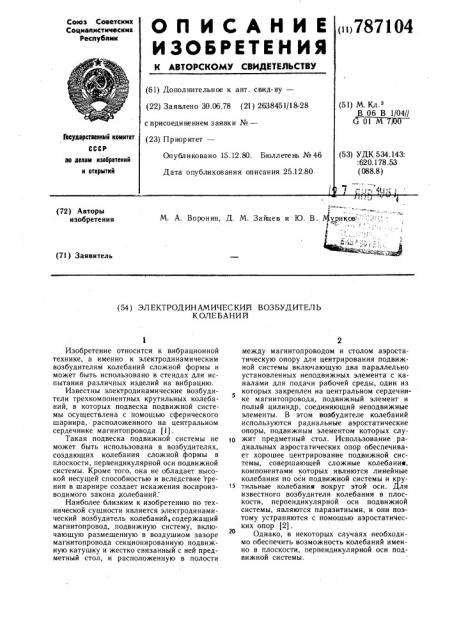

Союз Соаетскии
Соцкалкстическии
Реслублмк
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 30.06.78 (21) 2638451/18-28 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .
В 06 В 1/04
Геаударстаенный комитет
СССР ао делам изебретеиий и открытий
Опубликовано 15.12.80. Бюллетень № 46
Дата опубликования описания 25.12.80 (53) УДК 534.143:
:620. 178.53 (088.8) е
М. А. Воронин, Д. М. Зайцев и Ю. В. М риков"
1 -"(72) Авторы изобретения (71) Заявитель (54) ЭЛЕКТРОДИНАМИЧЕСКИЙ ВОЗБУДИТЕЛЬ
КОЛЕ БАНИ й
Изобретение относится к вибрационной технике, а именно к электродинамическим возбудителям колебаний сложной формы и может быть использовано в стендах для испытания различных изделий на вибрацию.
Известны электродинамические возбудители трехкомпонентных крутильных колебаний, в которых подвеска подвижной системы осуществлена с помощью сферического шарнира, - расположенного на центральном сердечнике магнитопровода (11.
Такая подвеска подвижной системы не может быть использована в возбудителях, создающих колебания сложной формы в плоскости, перпендикулярной оси подвижной системы. Кроме того, она не обладает высокой несущей способностью и вследствие трения в шарнире создает искажения воспроизводимого закона колебаний.
Наиболее близким к изобретению по технической сущности является электродинамический возбудитель колебаний, содержащий магнитопровод, подвижную систему, включающую размещенную в воздушном зазоре магнитопровода секционированную подвижную катушку и жестко связанный с ней предметный стол, и расположенную в полости между магнитопроводом и столом аэростатическую опору для центрирования подвижной системы включающую два параллельно установленных неподвижных элемента с каналами для подачи рабочей среды, один из которых закреплен на центральном сердечнике магнитопровода, подвижный элемент и полый цилиндр, соединяющий неподвижные элементы. В этом возбудителе колебаний используются радиальные аэростатические опоры, подвижным элементом которых слу1О жит предметный стол. Использование радиальных аэростатических опор обеспечивает хорошее центрирование подвижной системы, совершающей сложные колебания, компонентами которых являются линейные колебания по оси подвижной системы и крутильные колебания вокруг этой оси. Для известного возбудителя колебания в плоскости, перпендикулярной оси подвижной системы, являются паразитными, и они поэтому устраняются с помощью аэростатических опор (2).
Однако, в некоторых случаях необходимо обеспечить возможность колебаний именно в плоскости, перпендикулярной оси подвижной системы.
787104
Цель изобретения — обеспечение возможности колебаний в плоскости, перпендикулярной оси подвижной системы.
Это достигается тем, что подвижный элемент аэростатической опоры выполнен в виде связанного с подвижной системой кольца с радиальными дросселирующими отверстиями, которое установлено между неподвижными элементами и охватывает цилиндр с зазором, равным допустимой амплитуде колебаний подвижной системы.
На чертеже схематично изображен описываемый возбудитель колебаний, продольный разрез.
Электродинамический возбудитель колебаний содержит магнитопровод 1, в воздушном зазоре 2 которого расположена секционированная подвижная катушка 3, которая жестко связана с предметным столом 4, образуя с ним подвижную систему, которая центрируется в плоскости, перпендикулярной ее оси с помощью аэростатической опоры, включающей подвижный элемент 5 в виде кольца, соединенный с подвижной системой, в котором выполнены радиальные дросселирующие отверстия 6, и соединенные между собой посредством полого цилиндра 7 неподвижные элементы 8 и 9, в которых выполнены каналы 10, 11 с жиклерами 12, 13 для подачи рабочей среды в зазоры 14, 15 между подвижным элементом 5 и соответственно неподвижными элементами 8 и 9. Неподвижный элемент 8 закреплен на центральном сердечнике 16 магнитопровода 1.
В центральном сердечнике 16 выполнен центральный канал 17, через который рабочая среда подается в аэростатическую опору.
Подвижный элемент 5 охватывает полый цилиндр 7 с зазором 18, равным допустимой амплитуде колебаний подвижной системы.
Полый цилиндр 7 является, таким образом, элементом для ограничения амплитуды колебаний подвижной системы в плоскости, перпендикулярной ее оси. Подвижная система поддерживается в среднем положении пружинами (на чертеже не показаны).
Устройство работает следующим образом.
Рабочая среда по каналам 10 и ll поступает к жиклерам 12 и 13 и через них— в зазоры 14 и 15, где она истекает к центру и периферии, причем истечение к центру обеспечивается наличием радиальных дросселирующих отверстий 6 в подвижном элементе 5. При истечении рабочей среды подвижный элемент 5 «всплывает» и может свободно перемещаться в плоскости, перпендикулярной оси подвижной системы в пределах зазора 18. При соответствующей ориентации проводников подвижной катушки 3 в магнитном поле и подключении ее секций к источнику питания подвижная система будет совершать колебания в упомянутой плоскости. Аэростатическая опора
1е обеспечивает центрирование подвижной системы в этой плоскости. Высокая несущая способность аэростатической опоры исключает возможность продольных колебаний подвижной системы и крутильных колебаний относительно осей, перпендикулярных ее продольной оси.
Формула изобретения
Электродинамический возбудитель колебаний, содержащий магнитопровод, подвижную систему, включающую размещенную в воздушном зазоре магнитопровода секционированную подвижную катушку и жестко связанный с ней предметный стол, и расположенную в полости между магни 1 топроводом и столом аэростатическую опору для центрирования подвижной системы, включающую два параллельно установленных неподвижных элемента с каналами для подачи рабочей среды, один из которых закреплен на центральном сердечнике магнитопровода, подвижный элемент и полый цилиндр, соединяющий неподвижные элементы, отличающийся тем, что, с целью обеспечения возможности колебаний в плоскости, перпендикулярной оси подвижной системы, подвижный элемент аэростатической опоры выполнен в виде связанного с подвижной системой кольца с радиальными дросселирующими отверстиями, которое установлено между неподвижными элементами и охватывает цилиндр с зазором, равным допустимой амплитуде колебаний подвижной системы.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 601057, кл. В 06 В 1/04, 1976.
2. Авторское свидетельство СССР № 380363, кл. В 06 В 1/04 1970 (прототип).
787104
Составитель В.Шехтер
Редактор К. Волощук Техред А. Бойкас Корректор Н. Бабинец
Заказ 8226/8 Тираж 565 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
