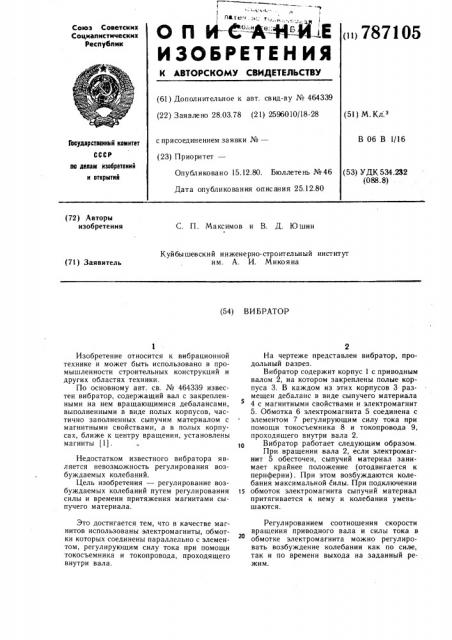

О П И-С-А Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик »> 787105

К АВТОРСКОМУ СВИД,ЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву № 464339 (22) Заявлено 28.03.78 (21) 2596010/18-28 (51) М. Кл.

В 06 В 1/16 с присоединением заявки №вЂ” (23) Приоритет—

Государстоенный комитет

СССР

II0 делам нзобретеннй н открытнй

Опубликовано 15.12.80. Бюллетень №46

Дата опубликования описания 25.12.80 (53) УДК 534.232 (088. 8) (72) Авторы изобретения

С. П. Максимов и В. Д. Ю шин

Куйбышевский инженерно-строительный институт им. А. И. Микояна (71) Заявитель (54) ВИБРАТОР

Изобретение относится к вибрационной технике и может быть использовано в промышленности строительных конструкций и других областях техники.

По основному авт. св. № 464339 известен вибратор, содержащий вал с закрепленными на нем вращающимися дебалансами, выполненными в виде полых корпусов, частично заполненных сыпучим материалом с магнитными свойствами, а в полых корпусах, ближе к центру вращения, установлены магниты (1) .

Недостатком известного вибратора является невозможность регулирования возбуждаемых колебаний.

Цель изобретения — регулирование возбуждаемых колебаний путем регулирования силы и времени притяжения магнитами сыпучего материала.

Это достигается тем, что в качестве магнитов использованы электромагниты, обмотки которых соединены параллельно с элементом, регулирующим силу тока при помощи токосъемника и токопровода, проходящего внутри вала.

На чертеже представлен вибратор, продольный разрез.

Вибратор содержит корпус 1 с приводным валом 2, на котором закреплены полые корпуса 3. В каждом из этих корпусов 3 размещен дебаланс в виде сыпучего материала

4 с магнитными свойствами и электромагнит

5. Обмотка 6 электромагнита 5 соединена с элементом 7 регулирующим силу тока при помощи токосъемника 8 и токопровода 9, проходящего внутри вала 2.

Вибратор работает следующим образом.

При вращении вала 2, если электромагнит 5 обесточен, сыпучий материал занимает крайнее положение (отодвигается к периферии). При этом возбуждаются колебания максимальной силы. При подключении

15 обмоток электромагнита сыпучий материал притягивается к нему и колебания уменьшаются.

Регулированием соотношения скорости вращения приводного вала и силы тока в обмотке электромагнита можно регулировать возбуждение колебания как по силе, так и по времени выхода на заданный режим. б б "4В

°, Уб б О9

4..

° ф . 787,105

Формула изобретения

Составитель И. Матюшина

Техред А. Бойкас Корректор Н. Бабинек

Тираж 565 Подписное

ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор К. Волощук

Заказ 8226/8

Вибратор по авт. св. № 464339, отличающийся тем, что, с целью регулирования возбуждаемых колебаний, в качестве магнитов использованы электромагниты, обмотки которых соединены параллельно с элементом, регулирующим силу тока при помощи токосъемника и токопровода, проходящего внутри вала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 464339, кл. В 06 В 1/16, 1972 (прототип).
