№ 78725

Класс 5с, 10а

СССР

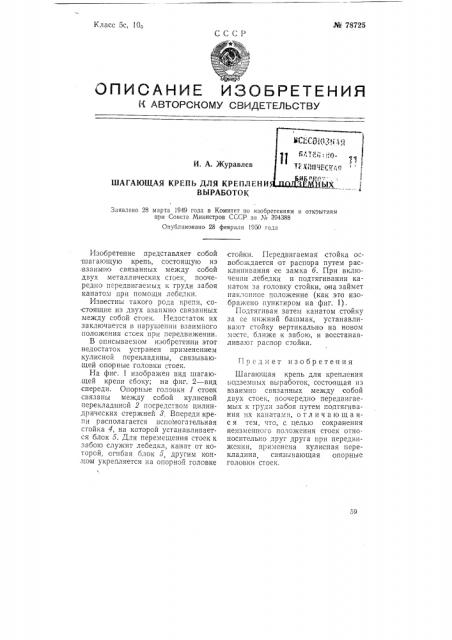

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

И. A. Журавлев

ШАГАЮЩАЯ КРЕПЬ ДЛЯ КРЕНЛЕНИ

В Ы РАБОТ О 1»

Заявлено 28 марта 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за ¹ 394388

Опубликовано 28 февраля 1930 года

Прсдмет изобретения

Изобретение представляет собой ша1ающую крепь, состоящую из

:взаимно связанных между собой двух металлических стоек поочередно передвигаемых к груди заооя канатом при помощи лебедки.

Известны такого рода крепи, состоящие из двух взаимно связанных между собой стоек. Недостаток их заключается в нарушении взаимного положения стоек при передвижении.

В описываемом изобретении этот недостаток устранен применением кулисной перекладины, связывающей опорные головки стоек.

На фиг. 1 изображен вид шагающей крепи сбоку; на фиг. 2 — вид спереди. Опорные головки 1 стоек связаны между собой кулисной перекладиной 2 посредством цилиндрических стержней 8, Впереди крепи располагается вспомогательная стойка 4, на которой устанавливается блок 5. Для перемещения стоек к забою служит лебедка, канат от которой., огибая блок 5 другим кон,цом укрепляется на опорной головке

1 стойки. Передвигаемая стойка освобождается от распора путем расклипивания ее замка 6. При включении лебедки и подтягивании какатом за головку стойки, она займет наклонное положение (как это изображено пунктиром на фиг. 1).

Подтягивая затем канатом стойку за "=e нижний башмак, устанавливают стойку вертикально на новом месте, ближе к забою, и восстанавливают распор стойки.

Шагающая крепь для крепления псдземных выработок, состоящая из взаимно связанных между собой двух стоек, поочередно передвигаемых к груди забоя путем подтягивания их канатами, о т л и ч а ю щ а яс я тем, что, с целью сохранения неизменно-G положения стоек отноносительно друг друга при передвижении, применена кулисная перекладина, связывающая опорные головки стоек.
