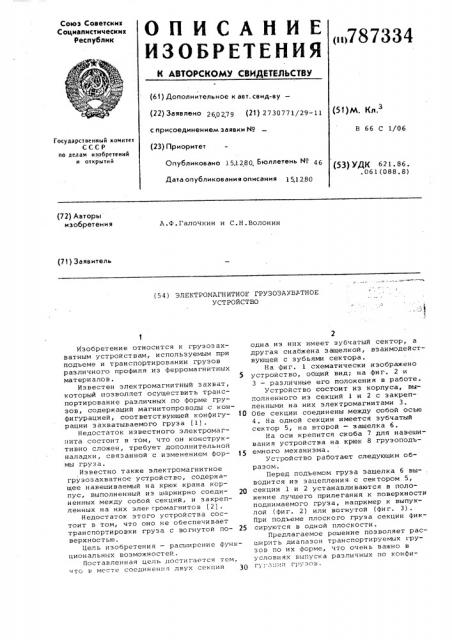

Союз Советскик

Социалистических

Республик

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

«>787334 (6 «) Дополнительное к авт. сеид-ву— (22) Заявлено 260279 (21) 2730771/29-11 с присоединением заявки ««о (23) Приоритет

Опубликовано 15,1280. Б«оллетень 14 - 46

Дата опубликования описания (51) М. Кл.

В 66 С 1/06

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621. 86.

061 (088 8) (72) Авторы изобретения

А.Ф.Галочкин и С.Н.Волонин (71) Заявитель (54) ЭЛЕКТРОМАГНИТНОЕ ГРУЗОЗАХВАТНОЕ

УСТРОЙСТВО одна из них имеет зубчатый сектор, а другая снабжена защелкой, взаимодействующей с зубьями сектора.

На фиг. 1 схематически изображено устроиство, общий вид; на фиг. 2 и

3 — различные его положения в работе.

Устройство состоит из корпуса, выполненного из секций 1 и 2 с закрепленными на них электромагнитами 3.

Обе секции соединены между собой осью

4. На одной секции имеется зубчатый сектор 5, на второй — защелка 6.

На оси крепится скоба 7 для навешивания устройства на крюк 8 грузоподьемного механизма.

Уc-,ройство работает следующим образом.

Перед подъемом груза защелка 6 вы- . водится из зацепления. с сектором 5, секции 1 и 2 устанавливаются в положение лучшего прилегания к поверхности поднимаемого груза, например к выпуклой (фиг. 2) или вогнутой (фиг. 3) .

При подъеме плоского груза секции фиксируются в одной плоскости.

Предлагаемое решение позволяет расширить диапазон транспортируемых грузов по их форме, что очень важно в условиях выпуска различных по конфигусал..л грузоь.

Изобретение относится к грузозахватным устройствам, используемым при подъеме и транспортировании грузов различного профиля из ферромагнитных материалов. 5

Известен электромагнитный захват, который позволяет осуществить транспортирование различных по форме грузов, содержащий магнитопроводы с конфигурацией, соответствующей конфигу- 10 рации захватываемого груза (1).

Недостаток известного электромагнита состоит в том, что он конструктивно сложен, требует дополнительной наладки, связанной с изменением фор- 15 мы груза.

Известно также электромагнитное грузозахватное устройство, содержащее навешиваемый на крюк крана корпус, выполненный из шарнирно соеди- 2Q ненных между собой секций, и закрепленных на них элен тромагнитов (2) .

Недостаток этого устройства состоит в том, что оно не обеспечивает транспортировки груза с вогнутой по- 25 верхностью.

Цель изобретения — расширение функциональных возможностей..

Поставленная цель достигается тем, что в месте соединения двух секций 30

787334

Формула изобретения

Составитель A. Гаевский

Редактор И.Касарда Техред С.Мигунова Корректор С. Шекмар

Заказ 8256/19 Тираж 9 32 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/p

Электромагнитное грузоэахватное устройство, содержащее навешиваемый на крюк крана корпус, выполненный из шарнирно соединенных между собой секций, и закрепленных на них электромагнитов о т л и ч а ю щ е е с ятем, что, с целью расширения функциональных возможностей, в месте соединения,двух секций одна иэ них имеет зубчатый сектор, а другая снабжена защелкой,взаимодействующей с зубьями сектора.

Источники информации принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 523853, кл. В 66 С, 01,06.76.

2. Патент CfQA 9 3596967, кл. 29465,5, 1972 (прототип).
