Захватное устройство для штучных грузов

Захватное устройство для штучных грузов

Иллюстрации

Показать все

Реферат

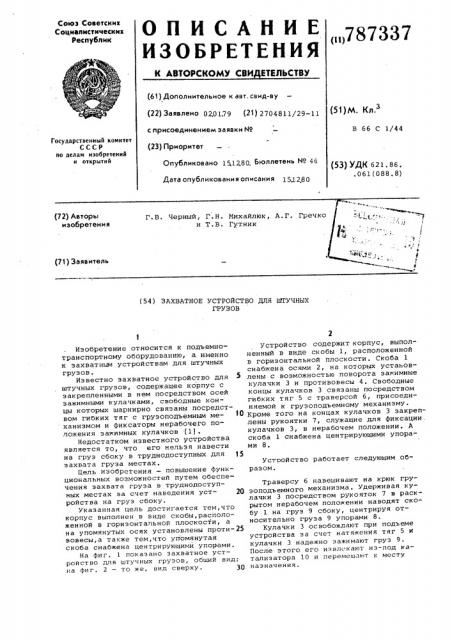

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Союз Соаетскик

Социалистических

Республик

<„,787337 (61) Дополнительное к авт. свид-ву (22) аЯвлено 0201,79 (21) 2704811/29-11 с присоединением заявки Ио (51) М. Кл.

В 66 С 1/44

Государственный комитет

СССР по делам изобретений и открыти и (23) Приоритет

О публ иков ано 1 512,80. Бюллетень М 4 6

Дата опубликования описания 15J.280 (53) УДК 621 86. . 061 (088. 8) (54 ) ЗАХВАТНОЕ УСТРОЙСТВО ДЛЯ ШТУЧНЫХ

ГРУЗОВ

Изобретение относится к подъемнотранспортному оборудованию, а именно к захватным устройствам для штучных грузов.

Известно захватное устройство для штучных грузов, содержащее корпус с закрепленными в нем посредством осей эажимными кулачками, свободные концы которых шарнирно связаны посредством гибких тяг с грузоподъемным механизмом и фиксаторы нерабочего положения зажимных кулачков (1).

Недостатком известного устройства является то, что его нельзя навести на груз сбоку в труднодоступных для 15 захвата груза местах.

Цель изобретения — повышение функциональных возможностей путем обеспечения захвата груза в труднодоступных местах за счет наведения уст- 20 ройства на груз сбоку.

Указанная цель достигается тем,что корпус выполнен в виде скобы,расположенной в горизонтальной плоскости, а на упомянутых осях установлены проти-25 вовесы,а также тем,что упомянутая скоба снабжена центрирующими упорами.

На фиг. 1 показано захватное устройство для штучных грузов, общий вид; на фиг. 2 — то же, вид сверху. 30

Устройство содержит корпус, выполненный в виде скобы 1, расположенной в горизонтальной плоскости. Скоба 1 снабжена осями 2, на которых установлены с воэможностью поворота зажимные кулачки 3 и противовесы 4. Свободные концы кулачков 3 связаны посредством гибких тяг 5 с траверсой 6, присоединяемой к грузоподъемному механизму.

Кроме того на концах кулачков 3 закреплены рукоятки 7, служащие для фикаации. кулачков 3, в нерабочем положении. A скоба 1 снабжена центрирующими упорами 8.

Устройство работает следующим образом.

Траверсу 6 навешивают на крюк грузоподъемного механизма. удерживая кулачки 3 посредством рукояток 7 в раскрытом нерабочем положении наводят скобу 1 на груз 9 сбоку, центрируя относительно груза 9 упорами 8.

Кулачки 3 освобождают при подъеме устройства за счет натяжения тяг 5 и кулачки 3 надежно зажимают груз 9.

После этого его извлекают иэ-под катализатора 10 и перемещаит к месту назначения.

787337

Формула изобретения

Составитель Н. Нарышкина

Редактор Н.Воловик Техред С.Мигунова Корректор С. Шекмар

Заказ 8256/19 Тираж 932 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

1нлиал ППП Патент, г. Ужгород, Ул. Проектная, 4

1. Захватное устройство для штучных грузов, содержащее корпус с закрепленными в нем посредством осей зажимными кулачками, свободные концы $ которых шарнирно связаны посредством гибких тяг с грузоподъемным механизмом и фиксаторы нерабочего положения эажимных кулачков, о т л и ч а ю щ е е с я тем, что, с целью повышения р функциональных возможностей путем обеспечения захвата груза в труднодоступных местах эа счет наведения устройства на груз сбоку, корпус выполнен в виде скобы, расположенной в гориэон15 тальной плоскости, а на упомянутых осях установлены противовесы.

2. Захватное устройство для штучных грузов, о т л и ч а ю щ е е с я тем, что упомянутая скоба снабжена центрирующими упорами.

Источники информации, принятые во внимание при экспертизе

1. Автоматический захват с эксцентрическими кулачками для транспортировки слитков. Подъемно-транспортное оборудование. Механизация погрузочно-разгрузочных транспортных и складских работ. Информационный листок НИИИЙФОРМТЯЖМАН, В-71-7, M.

1972, с. 42 (прототип) .
