Инструментальная сталь

Инструментальная сталь

Иллюстрации

Показать все

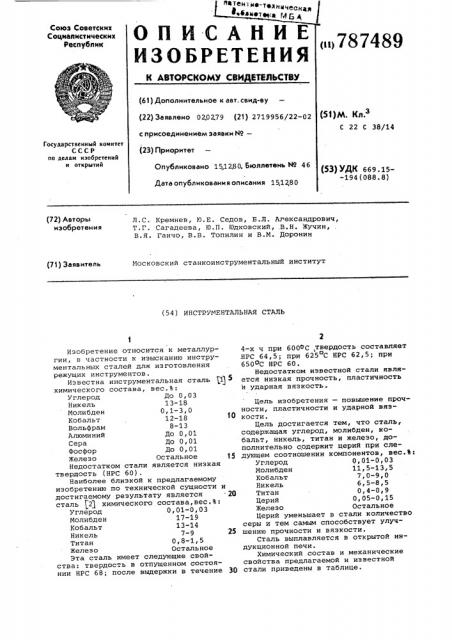

Реферат



ОПИС

ИЗОБР

К АВТОРСКОМ

Союз Советских

Социалистических

Республик

<п787489 (61) Дополнительно (22) Заявлено 02.0 с присоединением э (23) Приоритет

Опубликовано

Дата опубликов (53)M. Кл.3

С 22 С 38/14

Государственный комитет

СССР по делам изобретений и открытий

{53) УДК 669.15-194(088.8) (72) Авторы изобретения

Л.С. Кремнев, Ю.Е. Седов, Б.Л. Александрович, Т.Г. Сагадеева, Ю.П. Юдковский, .В.Н. Жучин, В.Я. Ганчо, В.В. Топилин и В.М. Доронин (71) Заявитель

Московский станкоинструментальный институт (54) ИНСТРУМЕНТАЛЬНАЯ СТАЛЬ

Изобретение относится к металлургии, в частности к изысканию инструментальных сталей для изготовления режущих инструментов.

Известна инструментальная сталь g1) 5 химического состава, вес.Ъ:

Углерод До 0,03

Никель 13-18

Молибден 0,1-3,0

Кобальт 12-18

Вольфрам 8-13

Алюминий До

Сера До 0,01

Фосфор До 0,01

Железо Остальное 15

Недостатком стали является низкая твердость (HPC 60).

Наиболее близкой к предлагаемому изобретению по технической сущности и достигаемому результату является 20 сталь 2) химического состава,вес.Ъ:

Углерод 0,01-0,03

Молибден 17-19

Кобальт 13-14

Никель 7-9 25

Титан 0,8-1,5

Железо Остальное

Эта сталь имеет следующие свойства: твердость в отпущенном состоянии НРС 68; после выдержки в течение 30

4-х ч при 600оС,твердость составляет

НРС 64,5; при 625 С HPC 62,5; при

650ОС НРС 60.

Недостатком известной стали является низкая прочность, пластичность

И ударная вязкость.

Цель изобретения — повышение прочности, пластичности и ударной вязкости.

Цель достигается тем, что сталь, содержащая углерод, молибден, кобальт, никель, титан и железо, дополнительно содержит церий при следующем соотношении компонентов, вес.Ъ:

Углерод 0,01-0,03

Молибден 11,5-13,5

Кобальт 7,0-9,0

Никель 6,5-8,5

Титан 0,4-0,9

Церий 0,05-0,15

Железо Остальное

Церий уменьшает в стали количество серы и тем самым способствует улучшению прочности и вязкости.

Сталь выплавляется в открытой индукционной печи.

Химический состав и механические свойства предлагаемой и известной стали приведены в таблице.

I Ф °

У у, /

/ gg f

787489

Механические свойства

УдарПредел прочности при изгибе, кгс/мм

Относительное удлинение

Твердость

HPC тноСталь

Се

Мо сительное сужение, ф ная вязкость, кг.см см2

Пред- 0,01 11,5 7 6,5 0,4 0,05 400 лагаемая 0,03 13,5 0,9 0,15 360

22 34 5 65,5

21 32 4,1 66,5

22 36 3,8 66,0

0,02 12,5 1 7 8,3 0 5 0,07 360

Известная 0,01 17 13 7 б 9 2,8 68

0,8

240

Формула изобретения

Составитель П.Лапин

Редактор М. Недолуженко Техред И. Асталош Корректор М.Демчик

Заказ 8283/26 Тираж 694 . Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная.

Содержание химических элементов, вес.Ъ

Механические свойства стали определяют после закалки с температуры

1100-1250 С и отпуска при 500-520 С, в течение 3 ч.

Использован ие предлагаемой стали для изготовления режущего инструмента позволяет повысить его прочность и вязкость.

Инструментальная сталь, содержащая углерод, молибден, кобальт, нит л и ч а ющ а я с я тем, что, с целью повышения прочности, пластичности и ударной вязкости,, она дополнительно содержит церий при следующем соотношении компонентов, вес.Ъ:

Углерод 0,01-0,03

Молибден 11 р 5-13, 5

Кобальт 7,0-9,0

Никель 6,5-8,5

Титан 0,4-0,9

Церий 0,05-0,15

Железо Остальное

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 423875, кл. С 22 С 38/12, 1974.

2. Авторское свидетельство СССР

Р 538054, кл. C 22 С 38/14, 1975.
