Подвесное многоэтажное здание

Подвесное многоэтажное здание

Иллюстрации

Показать все

Реферат

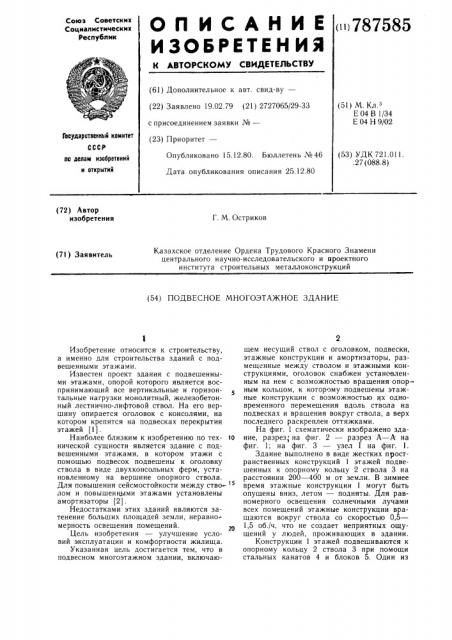

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Реслублик 787585 (61) Дополнительное к авт. свид-ву— (22) Заявлено 19.02.79 (21) 2727065/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. К .

Е04 В 1/34

Е 04 Н 9/02

Государственный комитет

СССР (53) УДК 721.011..27 (088.8) Опубликовано 15.12.80. Бюллетень № 46

Дата опубликования описания 25.12.80 по делам нвооретеннй н открытий (72) Автор изобретения

Г. М. Остриков

Казахское отделение Ордена Трудового Красного Знамени центрального научно-исследовательского и проектного института строительных металлоконструкций (71) Заявитель (54) ПОДВЕСНОЕ МНОГОЭТАЖНОЕ ЗДАНИЕ

Изобретение относится к строительству, а именно для строительства зданий с подвешенными этажами.

Известен проект здания с подвешенными этажами, опорой которого является воспринимаюший все вертикальные и горизонтальные нагрузки монолитный, железобетонный лестнично-лифтовой ствол. На его вершину опирается оголовок с консолями, на котором крепятся на подвесках перекрытия этажей (1) .

Наиболее близким к изобретению по тех- 1о нической сущности является здание с подвешенными этажами, в котором этажи с помощью подвесок подвешены к оголовку ствола в виде двухконсольных ферм, установленному на вершине опорного ствола.

Для повышения сейсмостойкости между ство- лом и повышенцыми этажами установлены амортизаторы (2) .

Недостатками этих зданий являются затенение больших площадей земли, неравномерность освещения помещений.

Цель изобретения — улучшение условий эксплуатации и комфортности жилища.

Указанная цель достигается тем, что в подвесном многоэтажном здании, включающем несущий ствол с оголовком, подвески, этажные конструкции и амортизаторы, размещенные между стволом и этажными конструкциями, оголовок снабжен установлениым на нем с возможностью вращения опорным кольцом, к которому подвешены этажные конструкции с возможностью их одновременного перемещения вдоль ствола на подвесках и вращения вокруг ствола, а верх последнего раскреплен оттяжками.

На фиг. 1 схематически изображено здание, разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — узел 1 на фиг. 1.

Здание выполнено в виде жестких пространственных конструкций 1 этажей подвешенных к опорному кольцу 2 ствола 3 на расстоянии 200 — 400 м от земли. В зимнее время этажные конструкции 1 могут быть опушены вниз, летом — подняты. Для равномерного освещения солнечными лучами всех помешений этажные конструкции вращаются вокруг ствола со скоростью 0,5—

1,5 об./ч, что не создает неприятных ощущений у людей, проживающих в здании.

Конструкции 1 этажей подвешиваются к опорному кольцу 2 ствола 3 при помощи стальных канатов 4 и блоков 5. Один из

787585 концов каната 4 неподвижно крепится к конструкциям 1 этажей. другой наматывается на барабан электрической лебедки 6, установленной на опорном кольце 2. При таком креплении этажные конструкции здания могут быть свободно подняты и опущены вдоль ствола 3, для чего соответственно включаютв работу электрические лебедки 6. Подвижное соединение конструкций этажей со стволом 3 осуществляется путем установки по периметру ствола 6 — 8 пар колес 7 в 2 — 3 уровнях. При строительстве зданий в сейс- 10 мических районах колеса 7 крепятся к конструкциям 1 этажей здания с помощью пластин, которые выполняют роль амортизаторов 8, работая в упругопластической стадии.

Вращение конструкций 1 этажей вокруг

15 ствола 3 осуществляется за счет медленного поворота опорного кольца 2 с помощью электрического привода 9 и червячной передачи 10, установленных на оголовке 11 ствола 3. Оголовок 11 поворачивается относительно ствола 3 на конических 1 оликовых щ подшипникках 12.

Для снижения изгибающи> моментов верх ствола раскреплен оттяж"гами 13, выполненными из тросов.

Несущий ствол 3 установлен на пустотелом фундаменте 14 в виде двух железобетонных оболочек. Внутри фундамента могут быть расположены станции метро 15 с примыкающими к ним тоннелями метрополитена 16, склады 17 и другие помещения.

Несущий ствол 3 используют в качестве шахты для ли фтов 18.

Вертикальная нагрузка от веса этажных конструкций, оборудования и т. д. передается через канаты 4, опорное кольцо

2 и конические подшипники 12 на ствол 3 и фундамент 14 здания. При этом ствол 3 и работает на центральное сжатие. Горизонтальная ветровая и сейсмическая нагрузки воспринимаются стволом 3, который работает на изгиб и затем передается на фунда»„:",г 14. Наличие оттяжек 13 позволяет рс"зко снизит:. изгибающие моменты в ство40 ле 3.

Амортизаторы 8, установленные между конструкциями 1 этажей и стволом 3, гасят значительную часть энергии колебаний зданий, вызыванных сейсмическими нагрузками, В качестве материала конструкций могут быть использованы железобетон, металл, пластмассы и т. д.

Такое конструктивное .решение зданий позволяет освободить землю от сплошной застройки, резко сократить продолжительность и размеры затенения земельных участков вокруг зданий. Вращение каркаса вокруг ствола позволяет равномерно осветить солнечными лучами все помещения здания. Изменение уровня расположения здания над поверхностью земли позволяет снизить теплопотери в зимний период, когда этажные конструкции опущены к земле, и улучшить аэрацию помещений в летний период, когда они подняты вверх.

Формула изобретения

Подвесное- многоэтажное здание, включающее несущий ствол с оголовком, подвески, этажные конструкции и амортизаторы, размещенные между стволом и этажными конструкциями, отличающееся тем, что, с целью улучшения условий эксплуатации и комфортности жилища, оголовок снабжен установленным на нем с возможностью вращения опорным кольцом, к которому подвешены этажные конструкции с возможностью их одновременного перемещения вдоль ствола на подвесках и вращения вокруг ствола, а верх последнего раскреплен оттяжками.

Источники информации, принятые во внимание при экспертизе

1. Клятис Г. Я. Конструкции зданий с подвешенными этажами (Обзор). Зарубежный опыт строительства. М., ЦИНИС, 1976, с. 40, р. 2.

2. Авторское свидетельство СССР

Хàо 447777222277, кл. Е 04 9/02, 1971.

А-A

Фиг.3
