Реферат



Союз Советские

Соцналнстнческна

Респубпнк

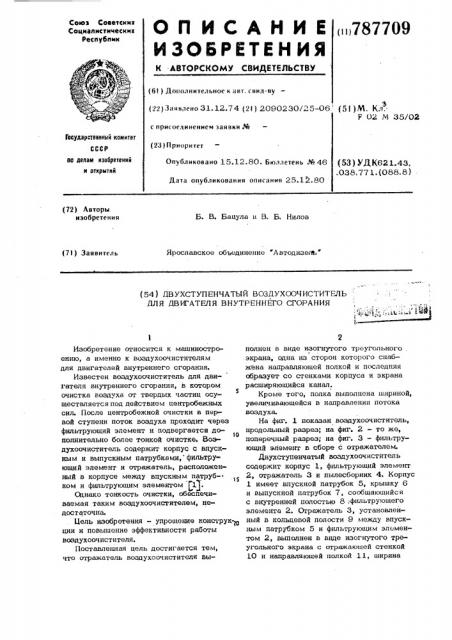

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ по787709

Ф вЂ”.,®:. " к (6! ) Дополнительное н авт. свил-ву (22) Заявлено 31. 12.7 4 (21 ) 2090230/25-06 (5 I ) M. Кл.

Р 02 М 35/02 с присоединением заявки ЛЙ

Государстееиимй комитет (23) Приоритет пс делам изооретеиий н открытий

Опубликовано 15.12.80. Бюллетень .%46

Дата опубликования описания 25.12.80 (53) УДК621.43. .038.77 1. (088.8) (72) Авторы изобретения

Б. В. Бацула и В. Б. Нилов

Ярославское объединение "Автодизель (7!) Заявитель (54) ПВУХ1СТУПЕНЧАТЫЙ ВОЗДУХООЧИСТИТЕЛЬ

ДЛЯ ДВИГАТЕЛЯ ВНУТРЕННЕГО СГОРАНИЯ

Изобретение относится к машиностроению, а именно к воздухоочистителям для двигателей внутреннего сгорания.

Известен воздухоочиститель для двигателя внутреннего сгорания, в котором очистка воздуха от твердых частиц осу5 ществляется под действием центробежных сил. После центробежной очистки в первой ступени поток воздуха проходит через фильтрующий элемент и подвергается дсо10 полнительно более тонкой очистке. Воздухоочиститель содержит корпус с впускным и выпускным патрубками, фильтрующий элемент и отражатель, расположенный в корпусе между впускным патруб- °

15 ком и фииьтруюиим ииемеиком (1).

Однако тонкость очистки, обеспечиваемая таким воздухоочистителем, недостаточна.

)1ель изобретения — упрощение конструк- О ции и повышение эффективности работы воздухоочистителя, Поставленная цель достигается тем, что отражатель воздухоочистителя выполнен в виде изогнутого треугольного экрана, одна из сторон которого снабжена направляющей полкой и последняя образует со стенками корпуса и экрана расширяющийся канал.

Кроме того, полка выполнена шириной, увеличивающейся в направлении потока воздуха.

На фиг. 1 показан воздухоочиститель, продольный разрез; на фиг. 2 — то же, поперечный разрез; на фиг. 3 — фильтрующий элемент в сборе с отражателем.

Двухступенчатый воздухоочиститель содержит корпус 1, фильтрующий элемент

2, отражатель 3 и пылесборник 4. Корпус

1 имеет впускной патрубок 5, крышку 6 и выпускной патрубок 7, сообщающийся с внутренней полостью 8;фильтрующего элемента 2. Огражатель 3, установленный в кольцевой полости 9 между впускным патрубком 5 и фильтрующим элементом 2, выполнен в виде изогнутого треугольного экрана с отражаюшей стенкой

10 и направляющей полкой 11, ширина которой увеличивается в направлении входящего потока воздуха. Вершина 12 отражателя 3 примыкает к корпусу 1, а стенка 10 изогнута так, что она вместе со стенкой корпуса 1 и полкой 11 образует клинообразный расширяюшийся канал 13, а с наружной поверхностью фильтрующего элемента 2 сужающийся канал 14. Положение отражателя 3 зафиксировано г посредством вдавок 15. Пылесборник 4 сообщается с кольцевой полостью 9 через отверстия 16.

Очистка воздуха в воздухоочистителе осуществляется следующим образом.

Запыленный воздух через вгускной патрубок 5 и клинообразный канал 13 поступает в кольцевую полость 9, где совершает вращательное движение вокруг фильтрующего элемента 2. Поток воздуха при этом плавно отклоняется полкой ll вниз, а часть его заходит в канал 14.

Под действием центробежных сил частицы пыли отбрасываются на стенку корпуса 1 и далее через отверстия 16 попадают в пылесборник 4. Окончательную очистку воздух проходит в фильтруюшем элементе 2 и через впускной патрубок 7 поступает в двигатель.

Выполнение отражателя в виде изогнутого треугольного экрана с направ ляющей полкой упрощает конструкцию воздухоочистителя, в результате снижается его вес и сокращается трудоемкость изготовления. Сбеспечена более рациональ7709 4 ная организация воздушного потока, что позволяет повысить коэффициент очистки в центробежной ступени до 58-60% при общем сопротивлении воздухоочистителя не более 260 мм вод. ст. фор мула изобретения

О 1. Двухступенчатый воздухоочиститель для двигателя внутреннего сгорания с центробежной очисткой воздуха в первой ступени, содержаший корпус с впускным и выпускным патрубками, фильтруюший элемент и отражатель, расположенный в . корпусе между впускным патрубком и фильтрующим элементом, о т л и ч а— ю шийся тем, что, с целью упрощения конструкции и повышения эффективности работы, отражатель выполнен в виде изогнутого треугольного экрана, одна из сторон которого снабжена направляющей полкой, и последняя образует со стенками корпуса и экрана расширяюшийся ка25 HaJL

2. Воздухоочиститель по п. 1, о т л ич а ю шийся тем, что полка выполнена шириной, увеличивающейся в направ ленни потока воздуха.

Источники информации, принятые во внимание при экспертизе

1. Патент США % 37 9257 3, кл. 55-337, опублик. 19.92.74.
