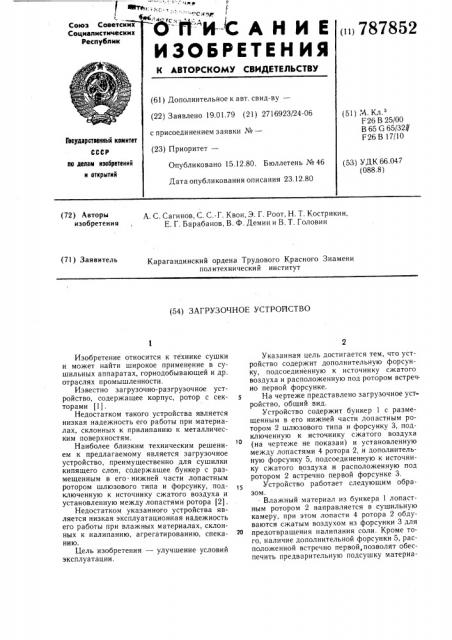

Реферат



АНИЕ

ИЗОБРЕТЕН ИЯ

Союз Советс

Социалистичес

Республик ()787852

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

61) Дополнительное к авт. свид-ву—

22) Заявлено 19.01.79 (21) 2716923/24-06 присоединением заявки №вЂ”

23) Приоритет— (51) h. Кл.

F26 В 25/00

В 65 G 65/32//

F26 В 17/IO

Гооударстаеииык ком по делам иэоорете и открытий (53) УДК 66.047 (088.8) Опубликовано 15.12.80. Бюллетень № 46

Дата опубликования описания 23.12.80 (72) Авторы изобретения

А. С. Сагинов, С. С.-Г. Квон, Э. Г. Роот, Н. Т. Кострикин, Е. Г. Барабанов, В. Ф. Демин и В. Т. Головин (71) Заявитель

Карагандинский ордена Трудового Красного Знамени политехнический инсти гут (54) ЗАГРУЗОЧНОЕ УСТРОЙСТВО

Изобретение относится к технике сушки и может найти широкое применение в сушильных аппаратах, горнодобывающей и др. отраслях промышленности.

Известно загрузочно-разгрузочное устройство, содержащее корпус, ротор с секторами (1) .

Недостатком такого устройства является низкая надежность его работы при материалах, склонных к прилипанию к металлическим поверхностям.

Наиболее близким техническим решением к предлагаемому является загрузочное устройство, преимущественно для сушилки кипящего слоя, содержащее бункер с размещенным в его ° нижней части лопастным ротором шлюзового типа и форсунку, подключенную к источнику сжатого воздуха и установленную между лопастями ротора (2).

Недостатком указанного устройства является низкая эксплуатационная надежность его работы при влажных материалах, склонных к налипанию, агрегатированию, спеканию.

Цель изобретения — улучшение условий эксплуатации.

Указанная цель достигается тем, что устройство содержит дополнительную форсунку, подсоединенную к источнику сжатого воздуха и расположенную под ротором встреч. но первой форсунке.

На чертеже представлено загрузочное устройство, общий вид.

Устройство содержит бункер 1 с размещенным в его нижней части лопастным ротором 2 шлюзового типа и форсунку 3, подключенную к источнику сжатого воздуха (на чертеже не показан) и установленную между лопастями 4 ротора 2, и дополнительную форсунку 5, подсоединенную к источнику сжатого воздуха и расположенную под ротором 2 встречно первой форсунке 3.

Устройство работает следующим образом.

Влажный материал из бункера 1 лопастным ротором 2 направляется в сушильную камеру, при этом лопасти 4 ротора 2 обдуваются сжатым воздухом из форсунки 3 для

2о предотвращения налипания соли. Кроме того, наличие дополнительной форсунки 5, расположенной встречно первой, позволят обеспечить предварительную подсушку материа787852

Формула изобретения

&с?.МгР 6Ф/

vamepuan

Составитель В. Смирнова

Редактор С. Тараненко Техред А. Бойкас Корректор Н. Степ

Заказ 8332/44 Тираж 747 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ла до его попадания в сушильную камеру и предотвратить спекание влажного материала.

Такое выполнение загрузочного устройства сушилки кипящего слоя позволяет исключить явление залегания материала в пространстве под ротором, уменьшить пылеунос и тем самым, улучшить условия эксплуатации.

3а грузочное устройство, преимущественно для сушилки кипящего слоя, содержащее бункер с размещенным в его нижней части лопастным ротором шлюзового типа и форсунку, подключенную к источнику сжатого воздуха и установленную между лопастями ротора, отличающееся тем, что, с целью улучшения условий эксплуатации, устройство содержит дополнительную форсунку, подсоединенную к источнику сжатого воздуха и расположенную под ротором встречно первой форсунке.

Источники информации, 1о принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 425617, кл. В 65 G 65/00, 1972.

2. Акцептованная заявка Японии № 47 †502, кл. 71.6, опублик. 1973.
