Устройство защиты трубы теплообменника от эрозионного износа

Устройство защиты трубы теплообменника от эрозионного износа

Иллюстрации

Показать все

Реферат



Союз Советских

Социалистических

Республик

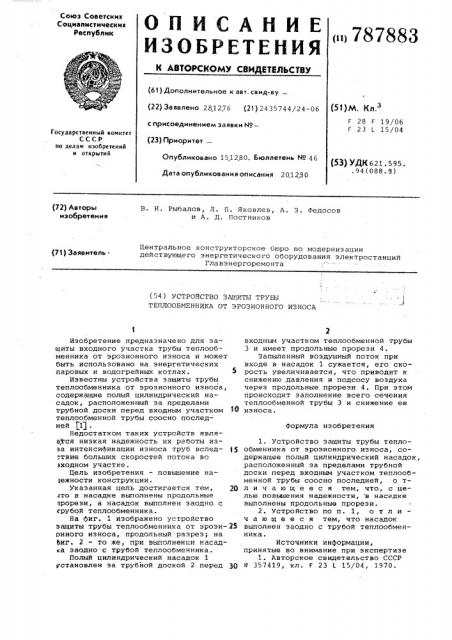

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (б1) Дополнительное к авт. свид-ву (22) Заявлено 281276 (21) 2435744/24-06 с присоединением заявки ¹â€” (23) Приоритет—

Опубликовано 15.12.80. Бюллетень Йо 46

Дата опубликования описания 2012SO (51)М. Кл.3

F F 19/06

F L 15/04

Государственный комитет

СССР по делам изобретений н открытий (53) УДК 621. 595. . 94 (088. 8) (72) Авторы изобретения

B И. Рыбалов, Л. П. Яковлев, А. 3. Федосов и А. Д. Постников

Центральное конструкторское бюро по модерниэации действующего энергетического оборудования электростанций

Главэнергоремонта (71) Заявитель(54) УСТРОЙСТВО ЗА(ПИТЫ ТРУБЫ

ТЕПЛООБМЕННИКА ОТ ЭРОЗИОННОГО ИЗНОСА

Формула изобретения

Изобретение предназначено для защиты входного участка трубы теплообменника от эрозионного износа и может быть использовано на энергетических паровых и водогрейных котлах. 5

Известны устройства защиты трубы теплообменника от эроэионного износа, содержащие полый цилиндрический насадок, расположенный эа пределами трубной доски перед входным участком f() теплообменной трубы соосно последней (11 .

Недостатком таких устройств является низкая надежность их ра.боты изаа интенсификации износа труб вслед .твие больших скоростей потока во ходном участке.

Цель изобретения — повышение надежности конструкции.

Указанная цель достигается тем, 20 то в насадке выполнены продольные прорези, а насадок выполнен заодно с грубой теплообменника.

На фиг. 1 изображено устройство защиты трубы теплообменника от эроэи- 25 рнного износа, продольный разрез; на

Ьиг. 2 — то же, при выполнении насадка заодно с трубой теплообменника.

Полый цилиндрический насадок 1 установлен эа трубной доской 2 перед 30 входным участком теплообменной грубы

3 и имеет продольные прорези 4.

Запыленный воздушный поток при входе в насадок 1 сужается, его скорость увеличивается, что приводит к снижению давления и подсосу воздуха через продольные прорези 4. При этом происходит заполнение всего сечения теплообменной трубы 3 и снижение ее износа.

1. Устройство защиты трубы теплообменника от эрозионного износа, содержащее полый цилиндрический насадок, расположенный за пределами трубной доски перед входным участком теплообменной трубы соосно последней, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности, в насадке выполнены продольные прорези.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что насадок выполнен заодно с трубой теплообменника.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

Р 357419, кл. F 23 L 15/04, 1970.

787883

Заказ 8334/46

Тираж 697 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель Л. Кулагин

Редактор A. Наурсков „ Техред И.Асталош Корректор A. Гриценко
