Состав керамической массы для капселей, подкладок и прокладок, применяемых при обжиге керамических изделий

Состав керамической массы для капселей, подкладок и прокладок, применяемых при обжиге керамических изделий

Иллюстрации

Показать все

Реферат

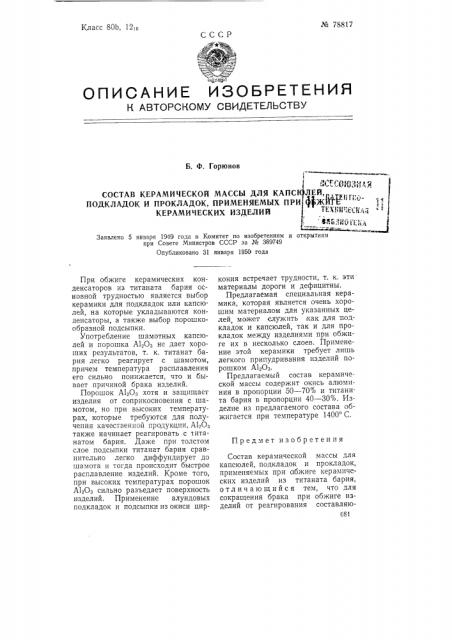

Класс 80 о, 12,в № 78817

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Б. Ф. Горюнов

?

СОСТАВ КЕРАМИЧЕСКОЙ МАССЫ ДЛЯ КАПС

ПОДКЛАДОК И ПРОКЛАДОК, ПРИМЕНЯЕМЫХ ПРИ

КЕРАМИЧЕСКИХ ИЗДЕЛИЙ

Заявлено 5 января 1949 года в Комитет по изобретениям и открытиям при Совете Министров СССР за Ar, 389749

Опубликовано 31 января 1950 года

Предмет изобретения

При обжиге керамических конденсаторов из титаната бария основной трудностью является выбор керамики для подкладок или капсюлей, на которые укладываются конденсаторы, а также выбор порошкообразной подсыпки.

Употребление шамотных капсюлей и порошка А1аОз не дает хороших результатов, т. к. титанат бария легко реагирует с шамотом, причем температура расплавления его сильно понижается, что и бывает причиной брака изделий.

Порошок А1аОз хотя и защищает изделия от соприкосновения с шамотом, но при высоких температурах, которые требуются для получения качественной продукции, А1.0, также начинает реагировать с титанатом бария. Даже при толстом слое подсыпки титанат бария сравнительно легко диффундирует до шамота и тогда происходит быстрое расплавление изделий. Кроме того, при высоких температурах порошок

А120з сильно разъедает поверхность изделий. Применение алундовых подкладок и подсыпки из окиси циркония встречает трудности, т. к. эти материалы дороги и дефицитны.

Предлагаемая специальная керамика, которая является очень хорошим материалом для указанных целей, может служить как для подкладок и капсюлей, так и для прокладок между изделиями при обжиге их в несколько слоев. Применение этой керамики требует лишь легкого припудривания изделий порошком А120з.

Предлагаемый состав керамической массы содержит окись алюминия в пропорции 50 — 707ю и титанита бария в пропорции 40 — 30%. Изделие из предлагаемого состава обжигается при температуре 1400 С.

Состав керамической массы для капсюлей, подкладок и прокладок, применяемых при обжиге керамических изделий из титаната бария, отличающийся тем, что для сокращения брака при обжиге изделий от реагирования составляю681 № 78817

682 щего их титаната бария с материалом применяемых подкладок и капсюлей состав изготавливают из оки:.си алюминия в пропорции 60 — 70% ебтв. редактор М. М. Аккшин и титаната бария в г ропорции

30 — 40 Ь с последующим обжигом изделий из него при температуре

1400 С.

Редактор Н. В. Козлов
