Союз Советских

Социалистических

Республнн

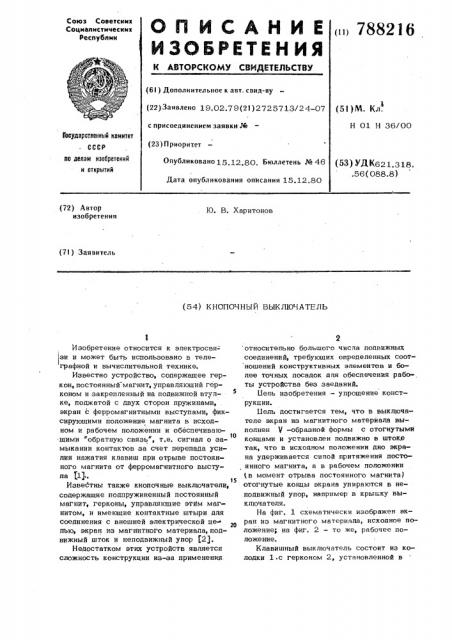

Оn ИCАНИЕ 788216

ИЗОБРЕТЕН ИЯ

jl

1. i. // -

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (6I ) Дополнительное к авт. саид-ву (22) Заявлено 19.02.79(21) 2725713/24-07 (5 () М. Кл.

3 с присоединением заявки ¹

Н 01 Н 36/00

Государственный камнтет (23) П риоритет ао делам нзобретеннй и аткрытий

Опубликовано 15 12.80. Бюллетень № 46

Дата опубликования опйсания 15.12.80 (53) УДК621.318..56 (088.8) (72) Автор изобретения

10. Я. Харитонов (71) Заявитель (54) КНОПОЧНЫЙ БЫКЛЮЧАТЕЛЪ

Изобретение относится к эпектросвя= ! зи и может быть использовано в телеграфной и вычислительной технике.

Известно устройство, содержащее геркон> постоянный"магнит, управляющий герконом и закрепленный на подвижной втулке, поджатой с двух сторон пружинами, . экран с ферромагнитными выступами, фиксирующими положение магнита в исходном и рабочем положении и обеспечиваюшими обратную связь, т.е. сигнал о заФ Il

10 мыкании контактов за счет перепада усилия нажатия клавиш при отрыве постоянного магнита от ферромагнитного выступа ),1 )., Известны также кнопочные выключатели, содержащие подпружиненный постоянный магнит, герконы, управляющие этйм магнитом, и имеющие контактные штыри дпя соединения с внешней электрической це пью, экран из магнитного материала, подвижный шток и неподвижный упор (2).

Недостатком этих устройств является сложность конструкции из-за применения

2 относитепьно большого числа подвижных соединений, требующих определенных соот ношений конструктивных элементов и более точных посадок для обеспечения рабо-, ты устройства без заеданий.

11епь изобретения — упрощение конструкции.

Е1ель достигается тем, что в выкпючателе экран из магнитного материала выполнен у -образной формы с отогнутыми концами и установлен подвижно в штоке так, что в исходном положении дно экрана удерживается сипой притяжения постоянного магнита, а в рабочем положении (в момент отрыва постоянного магнита) отогнутые концы экрана упираются в неподвижный упор, например в крышку выкпючатепя.

На фиг. 1 схематически изображен экран из магнитного материала, исходное положение; на фиг. 2 — то же, рабочее положение.

Клавишный выключатель состоит из колодки 1.с герконом 2, установленной в

Э ч Ф.ъ Ъ 1-+ i

3 " » 788216 4 корпусе 3. Выводы геркона 2 приварены витепьностью (ИЙС срабатывания 25— к контактным штырям 4 колодки 1. По- 55 Л ), упрощена конструкция при достаъ г стоянный магнит 5 установлен в отверс- точно надежной работе выключателя, 3отии штока 6 и поджат пружиной 7. Экран на срабатывания геркона достаточна для

8 7-образной формы с отогнутыми кон- удержания постоянного койтакта в нижцами из магнитного материала установлен нем положении штока, положении упора в соответствующих пазах штока 6 подвиж- о нижнюю плоскость корпуса. но и удерживается в исходном положении постоянным магнитом 5.

Ф ормула изобретения

Фиг. 1

ВНИИПИ Заказ 8365!62

Put. Z

Тираж 844 Подписное

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

При нажатии на клавишу 9 шток 6, 10 постоянный магнит 5 и экран 8 перемешаются вниз, преодолевая усилие пружины 7. Экран 8 упирается в крышку 10 создавая при этом дополнительное усилие нажатия, равное усили ю притяжения экра- 1 5 на 8 к постоянному магниту 5 ° Дальнейшее перемещение штока 6 происходит благодаря отрыву постоянного магнита 5 от экрана 8, что сопровождается резким снижением усилия нажатия, которое. ошу- ZO щает оператор, т.е. обеспечивается "чувство пуска", которое соответствует замкнутому состоянию контактов геркона.

Лри отсутствии клавиши 9 шток 6 с постоянным магнитом 5 под действием 25 . пружины 7 возвращается в исходное положение до упора в крышку 10, а экран 8 вновь притягивается к постоянному магниту 5, В предлагаемом выключателе при при- 30 менении герканов чипа ИК-10-3Б (LleO,, 483.000 ТУ), обладающих высокой чувст-.

Кнопочный выключатель, содержаший подпружиненный постоянный магнит, герконы, управляемые этим магнитом, и имеющие контактные штыри, для соединения с внешней электрической цепью, экран из магнитного материала, подвижный шток и неподвижный упор, о т.л и ч а ю— ш и и с я тем, что, с целью упрощения конструкции, упомянутый экран выполнен

М -образной формы с отогнутыми концами и установлен подвижно в штоке так, что в исходном положении цно экрана удерживается силой притяжения постоянного магни та, а в рабочем — отогнутые концы экрана упираются в неподвижный упор.

Источники информации, принятые во внимание прн экспертизе

1. А в торское свиде тельс тво СССР

N< 453750, кл. Н 01 Н 36/00, 1973.

2. Авторское свидетельство СССР

М. 398168, кл. Н 01 Н 36/00, 1972.
