Устройство измерения скорости телеграфирования
Иллюстрации
Реферат

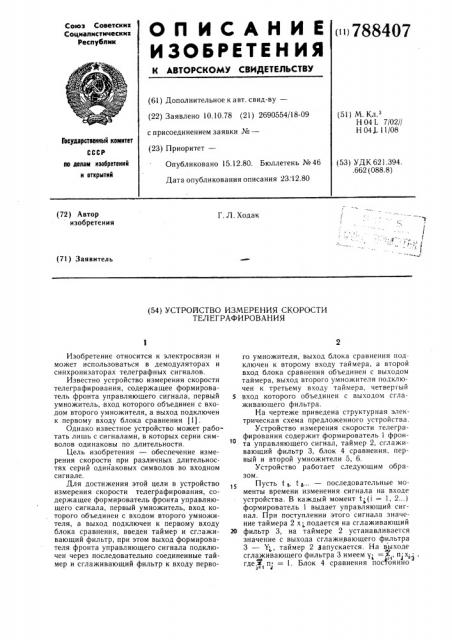

ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик () 788407 (61) Дополнительное к авт. свид-ву— (22) Заявлено 10.10.78 (21) 2690554/18-09 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.
Н 04 L 7/02//
Н 041 11/08
Гесударствеииый комитет
СССР
Опубликовано 15.12.80. Бюллетень № 46
Дата опубликования описания 23. 12.80 (53) УДК 621.394. .662 (088.8) по делан изебретеиий и открытий (72) Автор изобретения
Г. Л. Ходак (71) Заявитель (54) УСТРОЙСТВО ИЗМЕРЕНИЯ СКОРОСТИ
ТЕЛЕГРАФИРОВАНИЯ
Изобретение относится к электросвязи и может использоваться в демодуляторах и синхронизаторах телеграфных сигналов.
Известно устройство измерения скорости телеграфирования, содержащее формирователь фронта управляющего сигнала, первый умножитель, вход которого объединен с входом второго умножителя, а выход подключен к первому входу блока сравнения (1).
Однако известное устройство может работать лишь с сигналами, в которых серии символов одинаковы по длительности.
Цель изобретения — обеспечение измерения скорости при различных длительностях серий одинаковых символов во входном сигнале.
Для достижения этой цели в устройство измерения скорости телеграфирования, содержащее формирователь фронта управляющего сигнала, первый умножитель, вход которого объединен с входом второго умножителя, а выход подключен к первому входу блока сравнения, введен таймер и сглаживающий фильтр, при этом выход формирователя фронта управляющего сигнала подключен через последовательно соединенные таймер и сглаживающий фильтр к входу первого умножителя, выход блока сравнения подключен к второму входу таймера, а второй вход блока сравнения объединен с выходом таймера, выход второго умножителя подключен к третьему входу таймера, четвертый
5 вход которого объединен с выходом сглаживающего фильтра.
На чертеже приведена структурная электрическая схема предложенного устройства.
Устройство измерения скорости телеграфирования содержит формирователь 1 фронта управляющего сигнал, таймер 2, сглаживающий фильтр 3, блок 4 сравнения, первый и второй ум нож и тел и 5, 6.
Устройство работает с.тедующим образом.
Пусть t ь tz... — последовательные моменты времени изменения сигнала на входе устройства. В каждый момент t„.(i = 1, 2...) формирователь 1 выдает управляющий сигнал. При поступлении этого сигнала значение таймера 2 х„подается на сглаживающий
20 фильтр 3, на таймере 2 устанавливается значение с выхода сглаживающего фильтра
3 — Y„, таймер 2 запускается. На выходе сглаживающего фильтра 3 имеем y; = s,, п х- . где,х и = 1. Блок 4 сравнения постоянно
788407 фильтром 3. Источники информации, принятые во внимание при экспертизе
Формула изобретения 1. Авторское свидетельство СССР
Устройство измерения скорости телегра- Мо 474114, кл. Н 04 L 7/02, 1972 (протофирования, содержащее формирователь фрон- тип) .
Составитель В. Маврин
Редактор С. Тимохина Техред А. Бойкас Корректор М. Вигула
Заказ 838) (71 тираж729 Подписное
ВНИИПИ 1 осударственного комитета СССР по делам изобретений и открытий
113035, Москва, 7K — 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 сравнивает значение на таймере 2 со значением на выходе первого умножителя 5; при достижении первой величиной значения второй вырабатывается управляющий сигнал.
При поступлении этого сигнала на таймере 2 устанавливается значение с выхода второго умножителя 6, и таймер 2 запускается, но на сглаживающий фильтр 3 выход таймера 2 не подается. Значение, снимаемое с таймера 2, в момент х«равно
У -1 +у.,Г1 -tiL-1 4.1
Пусть У1 1 равно длительности элементарной посылки, 1.,— ti, s — — КУ; 4+ А „— искаженная длительность серии к одинаковым посылкам, тогда
Y ьQ х; = У;-4+ Ь,, при Ь„( тем самым х,- — это приведение длины серии к длительности элементарной посылки.
Искажения Ь снимаются сглаживающим та управляющего сигнала, первый умножитель, вход которого объединен с входом второго умножителя, а выход по 1ключен к первому входу блока сравнения, отличаюи4ееся тем, что, с целью обеспечения измерения скорости при различных длительностях серий одинаковых символов во входном сигнале, введен таймер и сглаживающий фильтр, при этом выход формирователя фронта управляющего сигнала подключен через последовательно соединенные таймер и сглаживающий фильтр к входу первого умножителя, выход блока сравнения подключен к второму входу таймера, а второй вход блока сравнения объединен с выходом таймера, выход второго умножителя подключен к третьему входу таймера, четвертый вход которого объединен с выходом сглаживающего фильтра.
