K. 78850

Класс 5а, 23,а

Cc,",CP

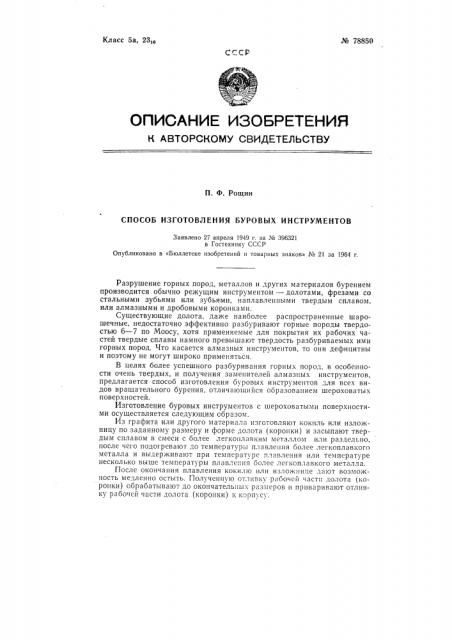

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. Ф. Рощин

СПОСОБ ИЗГОТОВЛЕНИЯ БУРОВЫХ ИНСТРУМЕНТОВ

Заявлено 27 апреля 1949 г. за М 396321 в Гостехиику СССР

Опубликовано в «Бюллетене изобретеиий и товарных знаков» М 2! за 1964 г.

Разрушение горных пород, металлов и других материалов бурением производится обычно режущим инструментом — долотами, фрезами со стальными зубьями или зубьями, наплавленными твердым сплавом, или алмазными и дробовыми коронками.

Существующие долота, даже наиболее распространенные шарошечные, недостаточно эффективно разбуривают горные породы твердостью 6 — 7 по Моосу, хотя применяемые для покрытия их рабочих частей твердые сплавы намного превышают твердость разбуриваемых ими горных пород. Что касается алмазных инструментов, то они дефицитны и поэтому не могут широко применяться.

В целях более успешного разбуривания горных пород, в особенности очень твердых, и получения заменителей алмазных инструментов, предлагается способ изготовления буровых инструментов для всех видов вращательного бурения, отличающийся образованием шероховатых поверхностей.

Изготовление буровых инструментов с шероховатыми поверхностями осуществляется следующим Образом.

Из графита или другого материала изго-,îâëÿþò кокнль или изложницУ по ЗЯданномУ РазмеРу и форме долота (КОРОнки) и засыпают твеРдым сплавом в смеси с более легкоплавким металлом нли раздельно, после чего подогревают до температуры плавления более легкоплавкого металла и выдерживают при температуре плавления или температуре несколько выше температуры плавления более легкоплавкого металла.

После Окончания плавления кокил10 или изложнице дя10т Возможность медленно остыть. Полученную отливку рабочей части долота (коронки) обрабатывают до окончательных размеров и прнварнвают отливку рабочей части долота (коронки) к корпусу. № 78850

Когда отливка выполнена, на противоположном конце стальногоцилиндра нарезают резьбу для соединения с инструментом.

Предмет изобретения

Способ изготовления буровых инструментов, о тл и ч а ю шийся тем, что, с целью создания шероховатой поверхности долота (коронки), в изложницу, выполненную из графита, засыпают куски зернообразного твердого сплава вместе с более легкоплавким металлом (чугуном, латунью, никелем и кобальтом) и смесь подогревают до температуры плавления легкоплавкого компонента — помещенной в изложницу смеси, и затем сплав медленно охлаждают.
