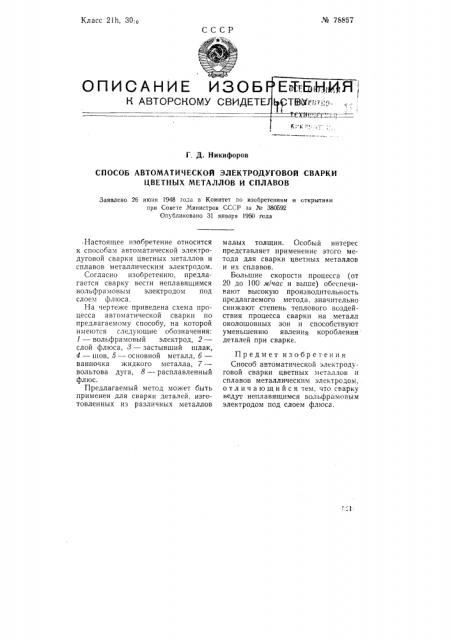

ОПИСАНИЕ

К АВТОРСКО

Г. Д. Никифоров

СПОСОБ АВТОМАТИЧЕСКОЙ ЭЛЕКТРОДУГОВОЙ СВАРКИ

ЦВЕТНЫХ МЕТАЛЛОВ И СПЛАВОВ

Заявлено 26 июня 1948 года в Комитет по изобретениям и открытиям прн Совете Министров СССР за М 380592

Опубликовано 31 января 1950 года

-Настоящее изобретение относится к способам автоматической электродуговой сварки цветных металлов и сплавов металлическим электродом.

Согласно изобретению, предлагается сварку вести неплавящимся вольфрамовым электродом под слоем флюса.

На чертеже приведена схема процесса автоматической сварки по предлагаемому способу, на которой имеются следующие обозначения:

1 вольфрамовый электрод, 2— слой флюса, 8 — застывший шлак, 4 — шов, 5 — основной металл, 6— ванночка жидкого металла, 7— вольтова дуга, 8 — расплавленный флюс.

Предлагаемый метод может быть применен для сварки деталей, изготовленных из различных металлов малых толщин. Особый интерес представляет применение этого метода для сварки цветных металлов и их сплавов.

Большие скорости процесса (от

20 до 100 м)час и выше) обеспечивают высокую производительность предлагаемого метода, значительно снижают степень теплового воздействия процесса сварки на металл околошовных зон и способствуют уменьшению явления коробления деталей при сварке.

Предмет изобретения

Способ автоматической электродуговой сварки цветных ..1еталлов и сплавов металлическим электродом, отличающийся тем, что сварку ведут неплавящимся вольфрамовым электродом под слоем флюса.
