Класс 21а, 130, М 78904
СССР

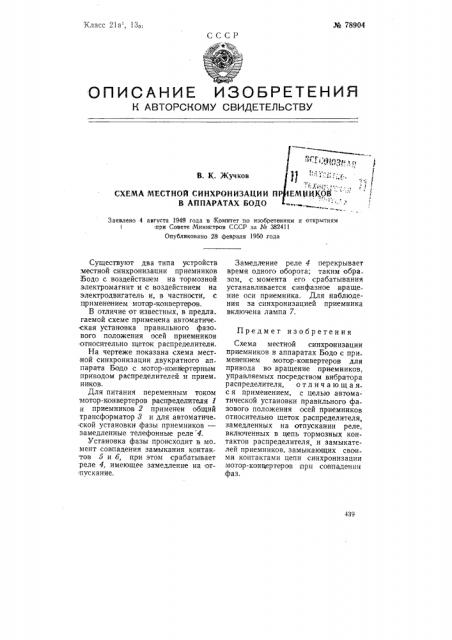

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Гю
1
И з
\(71 ° °
ЕМЦИ ОВ "
В. К. Жучков
СХЕМА МЕСТНОЙ СИНХРОНИЗАЦИИ ПР
В АППАРАТАХ БОДО
Заявлено 4 августа 1948 года в Комитет по изобретениям и открытиям ! при Совете Министров СССР за № 382411
Опубликовано 28 февраля 1950 года
439
Существуют два типа устройств местной синхронизации приемников
Бодо с воздействием на тормозной электромагнит и с воздействием на электродвигатель и, в частности, с применением моторконвертеров.
В отличие от:известных, в предла гаемой схеме применена автоматиче .ская установка правильного фазо вого положения осей приемников относительно щеток распределителя.
На чертеже показана схема местной синхронизации двукратного аппарата Бодо с мотор-конйертерн ым приводом распределителей и прием ников.
Для питания переменным током мотор-конвертеров распределителя 7 и приемников 2 применен общий трансформатор 3 и для автоматиче
-ской установки фазы приемников— замедленные телефонные реле 4.
Установка фазы происходит в мо мент совпадения замыкания контактов 5 и б, при этом срабатывает реле 4, имеющее замедление на от пускание.
Замедление реле 4 перекрывает время одного оборота; таким обра зом, с момента его срабатывания устанавливается синфазное вращение оси приемника. Для наблюдения за синхронизацией приемника включена лампа 7.
Предмет изобретения
Схема местной синхронизации приемников в аппаратах Бодо с при менением мотор-конвертеров для привода во вращение приемников, управляемых посредством вибратора распределителя, о т л и ч а ю щ а я с я применением, с целью автоматической установки правильного фазового положения осей приемников относительно щеток распределителя, замедленных на отпускании реле, включенных в цепь тормозных контактов распределителя, и замыкателей приемников, замыкающих своими контактами цепи синхронизации мотор-конвертеров при совпадении фаз.
