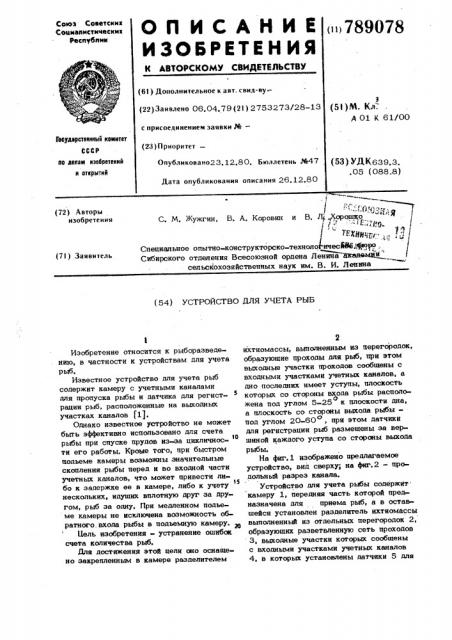

ОП ИСАНИЕ изов итения
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советск их
Соамалистическин
Республик
=\, (63) Дополнительное к авт. свил-ву(22) Заявлено 06.04.79 (21) 2753273/28-13 (5! )М. Кл.
Д 01 К 61/00 с присоединением заявки ¹â€”
Гесударстввнный квинтет (23) Приоритет— ао делам нзвбретеннй н атнрытнй
Опубликовано23, 12.80. Бюллетень №47
Дата опубликования описания 26.12.80 (53 ) УЙ К 639.3. .05 (088.8) (72) Авторы изобретения
/ -" :. (, () %Д 1
С. М. Жужгин, В. А. Коровин и В. Л „,Хорсицко :1 с!Я
7ЕХНН :ЕС
Специальное опытно-конструкторско-техноло ичесМедфо о, ! сельстсохозяйственньтх наук им. В. И. Ленина (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ УЧЕТА РЫБ
Изобретение относится к рыборазведению, в частности к устройствам для учета рыб.
Известное устройство для учета рыб содержит камеру с учетными каналами для пропуска рыбы и датчика для регист« рации рыб, расположенные на выходных участках каналов (1).
Однако известное устройство не может быть эффективно использовано для счета рыбы при спуске прудов из-эа цикличносто ти его работы. Кроме того, при быстром подъеме камеры возможны значительные скопления рыбы перед и во входной части учетных каналов, что может привести либо к задержке ее в камере, либо к учету нескольких, идущих вплотную друг эа другом, рыб за одну. При медленном подъеме камеры не исключена воэможность обратного, входа рыбы в подъемную камеру.
Бель изобретения - устранение ошибок счета количества рыб.
Для достижения этой цели оно оснащено закрепленным в камере разделителем ихтиомассы, выполненным из перегородок, образующие проходы для рыб, при этом выходные участки проходов сообщены с входными участками учетных каналов, а дно последних имеет уступы, плоскость которых со стороны входа рыбы располо-. о жена под углом 5-25 к плоскости дна, а плоскость со стороны выхода рыбыпод углом 20-60, при этом датчики для регистрации рыб размещены за вершиной каждого уступа со стороны выхода рыбы.
На фиг. 1 изображено предлагаемое устройство, вид сверху; на фиг.2 — продольный разрез канала.
Устройство для учета рыбы содержит: камеру 1, передняя часть которой предназначена для приема рыб, а в оставшейся установлен разделитель ихтиомассы выполненный из отдельных перегородок 2, образующих разветвленную сеть проходов
3, выходные участки которых сообщены с входными участками учетных каналов
4, в которых установлены датчики 5 для
9078 . 4 чить ошибки в счета рыбы при облавливании рыбоводных прудов. B то время как при визуальном подсчете ошибки достигает
150-250%, qpg объемно-весовом — 100120%, что обусловлено "усталостью" вни ° мания, разностью восприятия и нерепрезентативностью выборок. При этом производительность труда уведичивается в четверо, а затраты труда уменьшаются на 12
ta ченч на каждые 100000 экземпляров сегалеток карпа.
Кроме того, при мощности эимовального хозяйства в 3 миллиона годовиков выФормула изобретения
Устройство для учета рыб, содержащее камеру с учетными каналами для пропуска рыбы и датчики для регистрации рыб, расположенные на выходных участках каналов, отличающееся тем, что, с целью устранения ошибок при счете количества рыб, оно оснащено закрепленным в камере разделителем ихтиомассы, выполненнъпм из перегородок, образующих проходы
55 для рыб, при этом выходные участки прьходов сообщены с входными участками учетных канадов, а дио последних имеет устои, плоскость которых со стороны входа рыбы расположена под углом 5-250 к плос40 кости дна, а плоскость со стороны выхода рыбы — под углом 20-60о, при этом датчики для регистрации рыб размещены за вершиной каждого уступа со стороны выхода рыбы.
3 78 регистрации. Дно учетного канала 4 имеет уступ 6 (фиг.2), плоскость 7 которого
1 со стороны входа рыбы расположена под углом 5-25 к плоскости дна, а плоскость 8, со стороны выхода рыбы, Holi углом 20-60 . Датчики. 5 размещены о за вершиной каждого уступа со стороны выхода рыбы.
Устройство работает следующим образом.
Рыба с потоком воды по трубопроводу (на ° чертеже не указан) поступает в камеру 1, которая может быть установлена наклонно, и разделитель, пройдя через сеть проходов
3, достаточно равномерно разбивается на малоинтенсивные потоки ихтиомассы исключаюшие скопление и задержку рыбы в учетных каналах 4, Возможные скопления рыбы у отдельных проходов 3 практически не вызывают ее. задержки, так как проходы 3 выполнены достаточно широкими в начале камеры
1, где поток ихтиомассы значителен, и становятся все более узкими по мере приближения к учетным каналам 4, где поток ихтиомассы все менее и менее интенсивен.
Для предотвращения ложного счета нескольких, например двух, близко идущих друг к другу рыб за одну, учетные каналы 4 снабжены уступом 6, Рыбы при подходе к вершине уступа 6 несколько замедляют свое движение и какая-либо пара рыб может идти над стороной 7 уступа вплотную друг к apyry. Ho при проходе над вершиной уступа 6 пердняя рыба резко уходит (в глубину" ) вплоть крутой стороны 8 мимо датчика 5. Зтим обеспечивается обязательная минимальная дистанция между рыбами. Датчики 5 регистрируют каждую рыбу в отдельности. При этом для исключения случайных пропусков, обусловленных тем, что рыба может пройти выше или ниже зоны действия датчика, последний должен быть выполнен таким образом, чтобы поле его действия было протяженным в направлении, перпендикулярном движению рыбы (фиг.2), Использование данного устройства позволяет - практически полностью исклюход их зимовки только за счет точности учета может быть повышен на 10-15 4, что дает годовой экономический эффект
50-70 тыс. рублей.
Необходимо также отметить, что работа данного устройства может быть полностью автоматизирована по необходимой для того или иного конкретного хозяйства программы, Источники информации,,принятые во внимание при экспертизе
1. Авторское свидетельство СССР
М 519176, кл. А 01 K 61/00,. 1975.
