Реферат



Союз Соаетскии

Социалнстическнк

Респу6лик

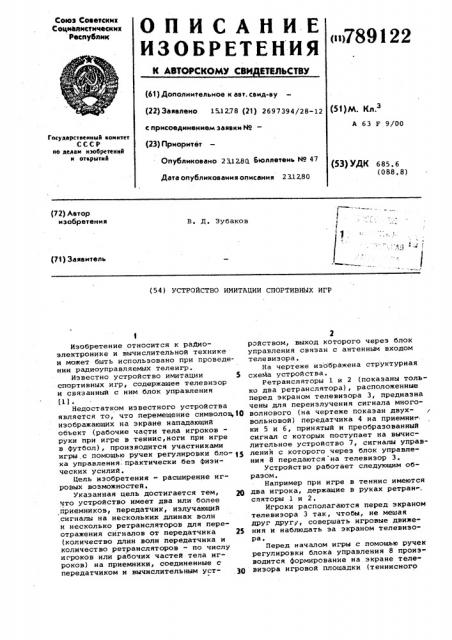

ОПИСАНИЕ

ИДPSPEqЕНИq ""789 22

К АВТОРСКОМУ СВИ ИТИЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 151278 (21) 2697394/28-12 (51}M

A 63 F 9/00 с присоединением заявки ¹вЂ” (23) Приоритет

Государствеииый коиитет

СССР ио делан изобретеиий и открытий

Опубликовано 2312.80, бюллетень ¹ 47 (53} УДК 686. 6 (088. 8) Дата опубликования описания 23.12.80 (72) Автор изобретения

В. Д. Зубаков (71) Заявитель (54) УСТРОЙСТВО ИМИТАЦИИ СПОРТИВНЫХ ИГР

Изобретение относится к радиоэлектронике и вычислительной технике и может быть использовано при проведении радиоуправляемых телеигр.

Известно устройство имитации 5 спортивных игр, содержащее телевизор и связанный с ним блок управления (1).

Недостатком известного устройства является то, что перемещение символов,1О изображающих на экране нападающий объект (рабочие части тела игроков руки при игре в теннис, ноги при игре в Футбол), производится участниками игры,с помощью ручек регулировки бло- 15 ка управления. практически без @Иэических усилий.

Цель изобретения - расширение игровых воэможностей.

Укаэанная цель достигается тем, 2р что устройство имеет два или более приемников, передатчик, излучающий сигналы на нескольких длинах волн и несколько ретрансляторов для переотражения сигналов от передатчика 25 (количество длин волн передатчика и количество ретрансляторов - по числу игроков или рабочих частей тела игроков) на приемники, соединенные с передатчиком и вычислительным уст- 3Q ройством, выход которого через блок управления связан с антенным входом телевизора, На чертеже изображена структурная схема устройства.

Ретрансляторы 1 и 2 (показаны только два ретранслятора), расположенные перед экраном телевизора 3, преднаэна чены для переизлучения сигнала многоволнового (на чертеже показан двухвольновой) передатчика 4 на приемки ки 5 и 6, принятый и преобразованный сигнал с которых поступает на вычислительное устройство 7, сигналы управления с которого через блок управления 8 передаются на телевизор 3.

Устройство работает следующим образом.

Например при игре в теннис имеются два игрока, держащие в руках ретран». сляторы 1 и 2.

Игроки располагаются перед экраном телевизора 3 так, чтобы, не мешая друг другу, совершать игровые движения и наблюдать за экраном телевизора.

Перед началом игры с помощью ручек регулировки блока управления 8 производится формирование на экране телевизора игровой площадки (теннисного

789122 стола), теннисной сетки и первоначальная установка положения символов, имитирующих ракетки " ретрансляторы

1 и 2 игроков. При этом в спецвычислителе 5 появляется информация об отображении на экране теннисного стола, сетки и решеток.

У каждого игрока в руке ракеткаретранслятор, настроенный на соответствующую частоту (F - для первого игрока и F - для второго). колебаний двухволнового передатчика 4. Двухволновый передатчик поочередно излучает колебания двух частот (например ультразвуковые или инФракрасные) Р„ и Е модулированные, например, по амплитуде периодической последовательностью 15 импульсов, синхронизированной импульсами строчной развертки телевизора, получаемыми через блок управления и вычислительное устройство.

В игровом помещении расположены щ два одинаковых приемника 5 и б работающие в режиме поочередно приема частот = и Р

В начале игры спецвычислитель производит автоматическую подачу мяча (т.е. появляется на экране символ обороняющегося объекта). Предположим, что игру начинает первый игрок. Передатчик излучает колебания частоты F„, Оба приемника принимают сигналы частоты Р непосрецственно от передатчи- ЗО ка и отраженные ракеткой-ретранслятором первого игрока (второй ретранслятор в переизлучении не участвует,. так как настроен на другую частоту

Р ). В процессе игры меняется положе- З5 нйе ракетки-ретранслятора в руке игрока относительно передатчика и разнесенных по комнате приемников. Вследствие этого происходит изменение временного сдвига прямого и отраженного 4р от ретранслятора сигналов на входах приемников и соответственно изменение длительности и импульса на выходах приемников. На выходах приемников появляются импульсы с периодом повторения, равным периоду строчных импульсов телевизора и длительностью, пропорциональной сдвигу во,времени между прямым и переотраженным сигналами на входе приемника.

Вычислительное Устройство произво- О дит обработку сигналов, поступающих с выходов приемников и выдает в блок управления меня;ощиеся сигналы управления видеосигналами, воспроизводящими перемещение на экране телевизора S5 символов, имитирующего ракетку игрока.

Игрок движением руки перемещает ракетку и, наблюдая за перемещением ракетки-символа на экране, имитирует удар по мячу-символу. Когда на экране произойдет совмещение символов, вычислительное устройство выдаст в передатчик и приемники сигнал о переключении работы на другую частоту, в частности на частоту F2, Одновременно вычислительное устройство выдает в блок управления сигнал управления перемещением символа-мяча на экране телевизора по закону упругого удара с учетом скорости перемещения, ракетки нападающего игрока 1.

Второй игрок наблюдает за экраном телевизора и, когда видит, что соперник произвел удар, вступает в игру. Процесс проведения игры вторым игроком аналогичен первому. При этом передатчик излучает колебания частоты

F ракетка-ретранслятор настроен на

2 1 частоту Р и приемники принимают так2. же на частоте Р прямой и транслиро2 ванный сигнал.

Когда второй игрок произведет ответный удар, т.е. на экране будет наблюдаться совмещение символов его ракетки и. мяча, опять вычислительное устройство выдаст сигнал коммутации частот на передатчик и приемники и в блок управления сигнал управления перемещением мяча над столом.

Игра продолжается до момента промаха игроком ракеткой по мячу или до вылета мяча за пределы экрана телевизора. После этого вычислительное устройство автоматически производит подачу мяча другому игроку °

Формула изобретения

Устройство имитации спортивных игр, содержащее телевизор и связанный с ним блок управления, о т л и ч а ю щ е е с я тем, что, с целью расширения игровых возможностей, оно имеет не менее двух приемников, многоканаль-. ный передатчик, и ретрансляторы для переотражения сигналов от передатчика, связанного с вычислительным устройством, на приемники, соединенные с передатчиком и вычислительным устройством, выход которого через блок управления связан с антенным входом телевизора.

Источники информации, принятые во внимание при экспертизе

1. Патент США 9 3778058, кл. 273-101, 1, 1974.
