Самозатухающая полимерная композиция

Самозатухающая полимерная композиция

Иллюстрации

Показать все

Реферат



ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ

Со1оз Советскнх

Соцналнстнческнх

Республнк

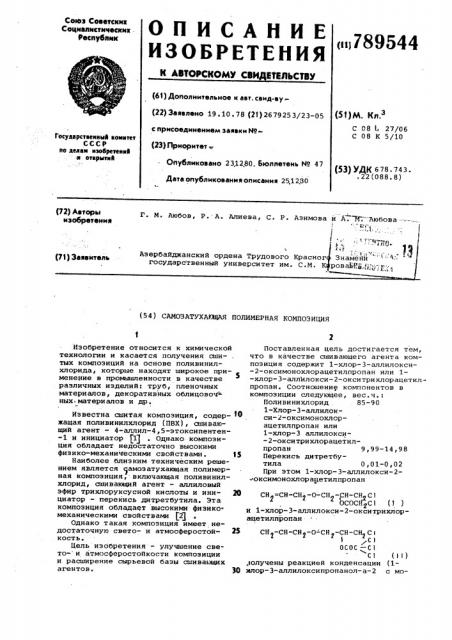

< !789544 (61) Дополнительное к авт. свид-ву(22) Заявлено 19. 10. 78 (2I) 2679253/23-05 с присоединением заявки ¹(23) Приоритет

Опубликовано 231280. бюллетень ¹ 47

Дата опубликования описания 25.1230 (51)М. Кл.з

С 08 I 27/06

С 08 К 5/10

Государстаекнмй комитет

СССР яо делам нзобретенк1.я откриткй (53) УДК 678. 743. . 22 (088. 8) (72) Авторы изобретения

Р. М. Аюбов, Р. A. Алиева, С. P. Азимова и A. И;""Аюбова----ф (:. .!

1 ° ..4Т ° л* °

- "1 лбg i-!

3 нам ейи

Азербайджанский ордена Трудового Красног государственный университет им. С.М. К (23) Заявитель ров ай „i,. 1,. . ;.-, r;-: „ (5 4 ) САМОЗАТУХАЮЩАЯ ПОЛИМЕРНАЯ КОМПОЗИЦИЯ

Изобретение относится к химической технологии и касается получения сшитых композиций на основе полнвинилхлорида, которые находят широкое при- менеиие в промышленности в качестве различных изделий: труб, пленочных материалов, декоративных облицовоч ных материалов и др.

Известна сшитая композиция, содер- 1О жащая поливинилхлорид (ПВХ), сшивающий агент - 4-аллил-4,5-этоксипентен-1 и инициатор (1) . Однако композиция обладает недостаточно высокими физико-механическими свойствами. 15

Наиболее близким техническим решением является самозатухающая полимерная композиция, включающая поливинилхлорид, сшивающий агент — аллиловый эфир трихлоруксусной кислоты и ини- 20 циатор — перекись дитретбутила. Эта композиция обладает высокими физикомеханическими свойствами P)

Однако такая композиция имеет недостаточную свето- и атмосферостой- 2э кость.

Цель изобретения — улучшение свето- и атмосферостойкости композиции и расширение сырьевой базы сшивающих агентов. 30

Поставленная цель достигается тем, что в качестве сшивающего агента композиция содержит 1-хлор-3-аллилокси-2-оксимонохлорацетилпропан или 1-хлор-3-аллилокси-2-окситрихлорацетилпропан. Соотношение компонентов в композиции следующее, вес.ч.:

Поливинихлорид . 85-90

1-Хлор-3-аллилокси-2-оксимонохлорацетилпропан или

1-хлор-3 аллилокси-2-окситрихлорацетилпропан 9,99-14,98

Перекись дитретбутила 0,01-0,02

При этом 1-хлор-3-аллилокси-2оксимонохлорацетнлпропан сн =сн-сн2-О-сн -сн-сн2c!

ЬСОС1(С! (! ) и 1-хлор-3-аллилокси-2-окситрихлорацетилпропанСН -СН-СН -О- СН -CH-СН С!

2 2 2 1 2С!

Гс !

ОСОС вЂ” C1

С1 (11),юлучены реакцией конденсации (1хлор-3-аллилоксипропанол-а-2 с мо789544 нотрихлоруксусными кислотами) без кислого катализатора.

Некоторые физико-химические кон станты синтезированных непредельных хлорсодержащих соединений (1) и(11) представлены в табл. 1. Синтезирован. ные соединения (I) и(II) представляют собой бесцветные жидкоСти со сйчабым специфическим запахом, хорошо растворимые в органических растворителях — бензоле, толуоле, ацетоне, четыреххлористым углероде, спиртах и т.п.

Процесс модификации ПВХ непредельными хлорсодержащими соединениями (!) и (I1) в присутствии 0,01 вес.ч. инициатора-перекиси дитретбутила (ДТБП) осуществляют в процессе термической пластификации на микроваль цах при 150 С в течение 5 мин.

H p и м е р 1. 90 вес.ч. ПВХ с константной 4>икенчера-70, смешивают с 9,9 ве-.ч. 1-хлор- 3-аллилокси-2оксимонохлорацетилпропана, взятого в качестве сшивающего агента, и

0,01 вес.ч. инициатора — перекиси дитретбутила (ДТБП). Модификацию осу ществляют в процессе термической пластификации на микровальцах при

150ОС в течение 5 мин. Полученную пленку прессуют при 160 С и давлении

50 кг/см в течение 30 мин., затем охлаждают.

Пример 2. По примеру 1, готовят ПВХ -композицию при следующем соотношении компонентов, вес.ч.:

ПВХ 85, 1-хлор-3-аллилокси-2-оксимонохлорацетилпропан 14,9 ДТБП 0,01.

Пример 3. По примеру 1 готовят ПВХ вЂ” композицию при следующем соотношении компонентов, вес.ч.: ПВХ

90, 1-хлор-3-аллилокси-2-окситрихлорацетилпропав 9,9, ДТБП. 0„01.

Пример 4. По примеру 1 готовят ПВХ вЂ” композицию при следующем соотношении компонентов, вес.ч.:

ПВХ 85, 1-хлор-З-аллилокси-2.-окситрихлорацетилпропан 14,9, tlTSH 0.01.

Таблица 1

1 4719 1,2391 51,29 51,93 31,2 11,9 80,7

1,4796 1,3672 61,26 61,61 48,О 9,1 69 9

1.сн =сн-сн -О-сн2бн-сн сI 109-11о

2 йty й

ОСОСН С1

11. СН СН- CHg-О" Сну-СН-CH) C I 123-125

} С ОСОС «CI CI

Пример 5. По примеру 1. Готовят ПВХ вЂ” композицию при следующем соотношении компонентов, вес.ч.г ПВХ

80, 1-хлор-3-аллилокси-2-окситрихлорацетилпропан 20, ДТБП 0,01 °

Пример 6. По примеру 1 приготовлена ПВХ-композиция при следующем соотношении компонентов, вес.ч.: ПВХ

85, 1-хлор-3-аллилокси-2-оксимонохлорацетилпропан 14,98, ДТБП 0,01.

Свойства композиции следующиег предел прочности при растяжении

540 кгс/см, относительное удлинение

2 при разрыве 210%.

Пример 7. По примеру 1 готовят ПВХ-композицию при следующем cof$ отношении компонентов, веа.-ч.: ПВХ

87,5, 1-хлор-3-аллилокси-2-оксимонохлорацетилпропан 12,49, ДТБП 0,01.

Свойства композиции следующие: предел прочности при растяжении

660 кгс/см, относительное удлинение при разрыве 230%.

Пример 8. По примеру 1 готовят ПВХ-композицию при следующем соотношении компонентов, вес.ч.:

ПВХ 87 5 1-хлор-3-аллилокси-2-оксиI трихлорацЪтилпропан 12, 49.

Свойства композиции следующие: предел прочности при растяжении

650 кгс/см, относительное удлинение

2 при разрыве 270%, температура стеклования 51 С, гель-фракция 90Ъ.

Результаты физико-механических испытаний модифицированных ПВХ-композиций непредельными хлорсодер>кащими соединениями (I) и(II), а также известных ПВХ-композиций, представлены в табл. 2.

Режим переработки композиций.

Смешение проводят при 80 С в теа чение 40 мин.

g() Вальцуют при 150 С в течение о

5 мин, при этом зазор между валками0,5.

Прессование проводят при 160 С в течение 30 мин под давлением

50 кгс/см

789544

Таблица 2

Предлагаемая по примерам

Известная

Свойства

3 4

Предел прочности п и растяжении, кгс/см . 630

600 520 400 530-650

540

Относительное удлинение при разрыве, %

140

160 240 80 80-185

210

Температура стеклования,ОС

47 44 39 36-45

Температура текучести> C

145 139 133 130-140

148

142

77 85 60 59 -80

79

Галь-фракция, Ъ

Время горения после выноса из пламени, с

Мгновенно То же самозатухает

Мгновенно самозатухает

Предел прочности при растяжении, кгс/см

625 535 550

565

650

Относительное удлинение при разрыве, %

110 25

20-60

65

Светло-коричневая

Светло-коричневая

Коричневая

Цвет

Формула изобретения

Составитель Л. Чижова

Ре акто Н. его ова Тех е И.К зыка Ко екто .Мв. Демчнк

Заказ 8993/27

Тираж 549 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035 Иссака lK-35 Ра шакая наа44 д, 435

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Самоэ атухающая полимер ная композиция, включающая поливинилхлорид, сшивающий агент и инициатор — перекись дитретбутила, о т л и ч а ющ а я с я тем, что, с целью улучшения свето- и атмосферостойкости композиции н расширения сырьевой базы сшивающих агентов, в качестве сшивающего агента композиция содер- жит 1-хлор-3-аллилокси-2-оксимонохлорацетилпропан или 1-хлор-3-аллил окси-2-окситрихлорацетилпропан при следующем соотношении компонентов, вес.ч.:

Поливинилхлорид 85-90

1-Хлор-3-аллилокси-2-оксимонохлорацетилпропан или 1-хлор-3-аллилокси-2-окситрихлорацетилпропан 9,99-14,98

Перекись дитретбутила 0,01-0,02 >

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9. 489763, кл. С 08 4 27/06>

С 08 К 5/15, 27,04.73 ° щ 2. Авторское свидетельство СССР

В 628150, кл.С 08 L 27/06, С 08 К 5/10 18.04.77.
