Способ определения бетонсодержащей закладки в рудном сырье и продуктах флотации

Способ определения бетонсодержащей закладки в рудном сырье и продуктах флотации

Иллюстрации

Показать все

Реферат

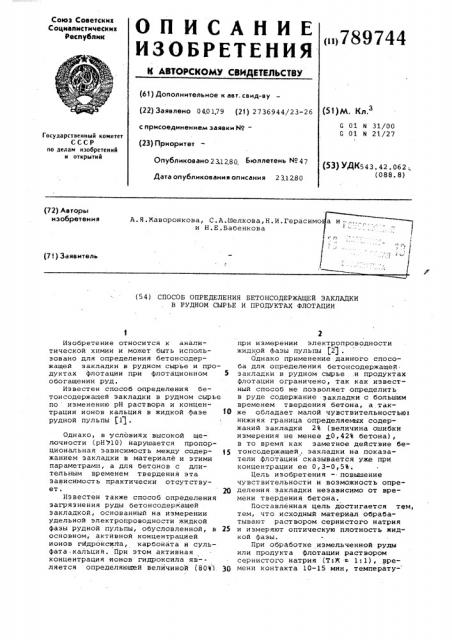

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Iii)789744 (61) Дополнительное к авт. свид-ву (22) Заявлено 040179 (21) 2736944/23-26 с присоединением заявки ¹â€” (23) Приоритет

Опубликовано 23,12 80 Бюллетень ¹ 47

Дата опубликования описания 2 3.12.80

{51) М. Кл.

G 01 и 31/00

G N 21/27

Государственный комитет

СССР ло делам изобретений н открытий

{53) УДК543. 42. 062 -„ (088. 8) (72) Авторы изобретения

А.Я.Каворонкова, С.A.Øåë oâà,Í.È.Ãåðàñèìî и Н.Е.Бабенкова!. J E

4 Ю (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ БЕТОНСОДЕРЖА (ЕЙ ЗАКЛАДКИ

В РУДНОМ СЫРЬЕ И ПРОДУКТАХ ФЛОТАЦИИ

Изобретение относится к аналитической химии и может быть использовано для определения бетонсодержащей закладки в рудном сырье и продуктах флотации при флотационном 5 обогащении руд.

Известен способ определения бетонсодержащей закладки в рудном сырье по изменению рН раствора и концентрации ионов кальция в жидкой фазе 10 рудной пульпы (lg .

Однако, в условиях высокой щелочности (рН)10) нарушается пропорциональная зависимость между содер- 15 жанием закладки в материале и этими параметрами, а для бетонов с длительным временем твердения эта зависимость практически отсутствует. 20

Известен также способ определения загрязнения руды бетонсодержащей закладкой, основанный на измерении удельной электропроводности жидкой фазы рудной пульпы, обусловленной, в 25 основном, активной концентрацией ионов гйдроксила, .карбоната и сульфата. кальция. При этом активная концентрация ионов гидроксила яв-ляется определяющей величиной (80% ). Зр при измерении злектропроводности жидкой фазы пульпы (2).

Однако применение данного способа для определения бетонсодержащей закладки в рудном сырье .и продуктах флотации ограничено, так как известный способ не позволяет определить в руде содержание закладки с большим временем твердения бетона, а также обладает малой чувствительностью нижняя граница определяемых содержаний закладки 2% (величина ошибки измерения не менее +0,42% бетона), в то время как заметное действие бетонсодержащей . закладки на показатели флотации сказывается уже при концентрации ее 0,3-0,5%.

Цель изобретения " повышение чувствительности и воэможность определения закладки независимо от времени твердения бетона.

Поставленная цель достигается тем, тем, что исходный материал обрабатывают раствором сернистого натрия и измеряют оптическую плотность жидкой фазы.

При обработке измельченной руды или продукта флотации раствором сернистого натрия (Т:Ж - 1:1), времени контакта 10-15 мин, температу-

789744.ре 50-660С и концентрации 1,5-1,7 г/л жидкая фаза пульпы окрашивается в зеленый цвет различной интенсивности. Интенсивность окраски измеряют при длинах волн 440,542 и

654 нм, причем интенсивность измерения максимумов обратно пропорциональна количеству бетонсадержащей закладки в исследуемом материале.

Пример 1.Определение бетонсодержащей закладки в исходной руде.

Навеску 50 r измельченной до крупности 0,74 мм руды, содержащей закладку (бетон), обрабатывают в фарфоровом или стеклянном стакане сернистого; натрия при T:Ж = 1:1, времени контакта 10 мин, температуре обработки 60 С и концентрации сернистого натрия 1,7 г/л. Жидкую фазу полученной пульпы фильтруют под вакуумом на воронке Бюхнера через плотный бумажный фильтр, положенный н три слоя. Первые порции фильтрата, отбрасывают.

Аликвотную часть Фильтрата 20 ыч,в зависимости от интенсивности ок раски, помещают н мерную колбу вместимостью 50 мл, доливают до метки .дистиллированной водой и перемешивают. Оптическую плотность разбавленного фильтра измеряют на спектрофотометре типа СФ-16 или СФ-26 при длине волны 440 нм н кювете с тол щиной слоя 1 см. В кювете сравнения помещают раствор сравнения, полученный при обработке анализируемого материала водой без сернистого натрия и без закладки (бетона) н аналогичных условиях, отфильтрованный и разбавленный аналогично пробе.

Результат находят по градуировоч ному графику, построенному в аналогичных условиях на исходной руде, не содержащей закладки (бетона), при добавлении н руду различных коли-. честв (0,1-2,0 Ъ) бетонсодержащей закладки, измельченной до крупности

0,04 мм, н координатах += 9 — .Д где а — количество бетонсодержащейзакладки, добавленное в руду перед измельчением, Ъ.

Цри отсутствии спектрофотометра измерение оптической плотности можно фести на фотоколориметре типа

ФБК и других с синим светофильтром.

Пример 2. Определение бетоносодержащей закладки н продукте флотаций - песках гидроциклзна, Нанеску 50 г измельченного материала, содержащего закладку (бетон), обрабатывают раствором сернистого натрия, жидкую фазу полученной пульпы фильтруют и измеряют оптическую плотность полученного окрашенного фильтра, как указано в примере 1.

Результат находят по градуировочному графику, построенному на песках гидроциклона, не содержащих закладки (бетона), с добавлением известных количеств ее (0,1-2 Ъ). В качестве раствора сравнения применяют жидкую фазу пульпы после обработки гидроциклона водой в аналогичных .условиях.

Пример З.Определение бетонсодержащей закладки в пенном про @ дукте флотации.

Навеску иэмельченногo пенного продукта 25 г, содержащего закладку (бетон), обрабатывают раствором сернистого натрия, жидкую фазу полученной пульпы фильтруют и измеряют оптическую плотность окрашенного фильтра, как указано в примере 1.

Результат находят по градуировочному графику, построенному на пенном продукте, не содержащем зак26 ладки (бетона) с добавлением известных количеств ее. В качестве раствора сравнения, применяют жидкую фазу пульпы после обработки пенного продукта водой в аналогичных усло Я виях.

Проверка изобретения на модельных и производственных образцах руд. ного сырья и продуктов флотации показала что; по сравнению с, существуЗ() ющими предложенный способ обеспечивает ;повышение чувствительности анализа (нйжняя граница определяемых содержаний закладки по предлагаемому способу составляет 0,1 % против 2,0 Ъ по известному способу); воэможность определения закладки (бетона) в рудах и продуктах флотации независимо от времени твердения бетона; воэможность определения закладки (бетона) в условиях высокой щелочности. Кроме того, коэффициент вариации определения бетонсодержащей закладки по предлагаемому способу не превышает 1Ъ °

Предлагаемый способ прост в исполнении и не требует сложной аппаратуры.

Формула изобретения

Способ определения бетонсодержащей закладки в рудном сырье и продуктах флотации, о т л и ч а ю щ и й— с я тем, что, с целью повышения чувствительности анализа и воэможности определения закладки независи мо от времени твердения бетона, исходный материал обрабатывают раствором сернистого натрия и измеряют оптическую плотность жидкой фазы.

Источники информации, принятые во внимание при экспертизе

1. Марасанова Л.В.Исследование и совершенствование процессов обогащения полиметаллической руды, разубоженной бетонсодержащей закладкой, Канд. диссертация, М,, 1970.

789744

Составитель Ю.Куценко

Редактор A.Ãóê Техред Е,Гаврилешко Корректор Ю.Макаренко

9025/38 Тираж 1019 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,Москва, Ж-35,Раущская наб.,д.4/5

Заказ

Филиал ППП Патент,г.ужгород,ул.Проектная,4

2. Околович A.È., Карганов A.Е., Арутюнян З.A. Методика определения эагряэнения руды бетонсодержащей закладкой. М., иэд-во Сектора фиэи ко-химических горных проблем им, О.Ю.11мидта, 1971, с. 11-35,
