Реферат



Союз Советсннх

Соцналнстнческнх

Республик

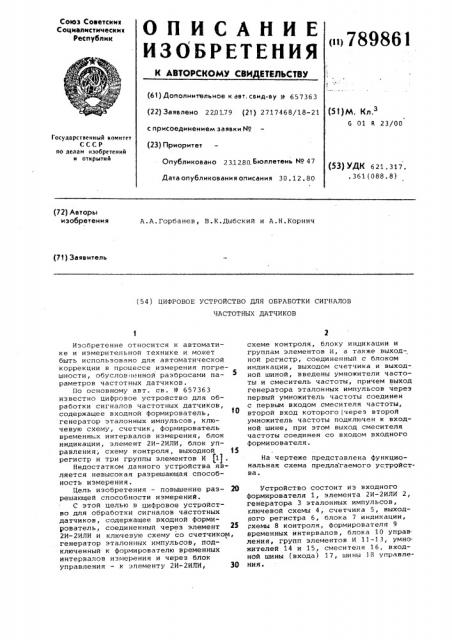

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ (ii) 789861

Ф

/ (61) Дополнительное к авт. свмд-ау Р 657363 (22) Заявлено 220179 (21) 2717468/18-21 с присоединением заявки ¹ (23) Приоритет

Опубликовано 231280,Бюллетень Мо 47

Дата опубликования описания 30. 12. 80 (51)м, к„,з

G 01 R 23/00

Государственный комитет

СССР оо делам изобретений и открытий (53) УДК 6 21 . 317 . .361(088.8) (72) Авторы изобретения

А.А.Горбанев, B.Ê.Äûáñêèé и A.Н.Корнич (71) Заявитель (54) ЦИФРОВОЕ УСТРОИСТВО ДЛЯ ОБРАБОТКИ СИГНАЛОВ

ЧАСТОТНЫХ ДАТЧИКОВ

Изобретение относится к автоматике и измерительной технике и может быть использовано для автоматической коррекции в процессе измерения погрешности, обуслов генной разбросагли параметров частотных датчиков. цо основному авт. св. 9 657363 известно цифровое устройство для обработки сигналов частотных датчиков, содержащее входной формирователь, генератор эталонных импульсов, ключевую схему, счетчик, формирователь временных интервалов измерения, блок индикации, элемент 2И-2ИЛИ, блок управления, схему контроля, выходной 15 регистр и три группы элементов И (1) .

Недостатком данного устройства является невысокая разрешающая способность измерения.

Цель изобретения — повышение раз- 20 решающей способности измерений.

С этой целью в цифровое устройство для обработки сигналов частотных датчиков, содержащее входной формирователь, соединенный через элемент 2з

2И-2ИЛИ и ключевую схему со счетчиком, генератор эталонных импульсов, подключенный к формирователю временных интервалов измерения и через блок управления — к элементу 2И-2ИЛИ, 30 схеме контроля, блоку индикации и группам элементов И, а также выходной регистр, соединенный с блоком индикации, выходом счетчика и выходной шиной, введены умножители частоты и смеситель частоты, причем выход генератора эталонных импульсов через первый умножитель частоты соединен с первым входом смесителя частоты, второй вход которого через второй умножитель частоты подключен к входной шине, при этом выход смесителя частоты соединен со входом входного формиоователя.

На чертеже представлена функциональная схема предлагаемого устройства.

Устройство состоит из входного формирователя 1, элемента 2И-2ИЛИ 2, генератора 3 эталонных импульсов, ключевой схемы 4, счетчика 5, выходного регистра 6, блока 7 индикации, õåìû 8 контроля, формирователя 9 временных интервалов, блока 10 управ ления, групп элементов И 11 — 13, умно. жителей 14 и 15, смесителя 16, входной шины (входа) 1.7, шины 13 управления»

78(1 86 1

ИПИ Заказ 9031/43 раж 1019 Подписное

Устройство работает следующим образом.

Сигнал с частотного датчика подается на вход 17 умножителя 15 частоты, где умножается в 1 раз. За счет этого в И раэ увеличивается чувствительность частотного датчика. В умножителе

14 частоты происходит умножение в и. раэ частоты генератора 3 эталонной частоты. умноженные нас»таты подают.» ся на входы смесителя 16 частот, где производится их,вычитание. Таким образом осуществляется приведение к нулю передаточной характеристики частотного датчика. Раэностная частота > несущая информацию об изменении физической величины, измеряемой частотным датчиком, подается на входной формирователь 1.

При поступлении импульсов с шин

18 управления через элемент 2И-2ИЛИ

2 разрешается прохождение сигнала с 20 генератора 3 эталонных импульсов на ключевую схему 4. При этом импульсы с выхода блока 10 управления устанавливают в исходное состояние формирователь 9 временных интервалов и счет- р5 чик 5, а также через группы элементов И 11-13 разрешают ввод в формирователь 9 временных интервалов, схему

8 контроля и счетчик 5 соответствующих контрольных кодов.

После окончания счета на схеме 8 контроля производится сравнение содержимого счетчика 5 с контрольным кодом.

Информация о равенстве или нера— венстве кодо» поступает на блок 10 управления для анализа, п -:ле его результаты заносятся в выходной регистр 6 при этом схемой 8 контроля

ioóùåoòâ?sÿåòoÿ проверка правильности занесения. В случае неправильной записи выдается сигнал "Сбой". Из выходногo регистра 6 код результата из мерения подается на вход блока 7 индикации и выход устройства для дальнейшей обработки.

Таким образом, введение умножителей частоты и смесителя частоты позволяет повысить разрешающ;ю способность измерения производимых этим устройством совместно с частотными датчиками. формула изобретения

Цифровое устройство для обработки сигналов частотных датчиков по авт. св. Р 657363, о т л и ч а ю щ е е с я тем, что, с целью повышения разрешающей способности измерений, в него введены умножители частоты и смеситель частоты, причем выход генератора эталонных импульсов через первый умножитель частоты соединен с первым входом смесителя частоты, второй вход которого через второй умножитель частоты подклк?чен к входной шине, при этом выход смесителя частоты соединен со входом входного формирователя.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

W 657363, кл. 0 01 8 23/ОО, 1976.
